Змішувач для переробки полімерних матеріалів

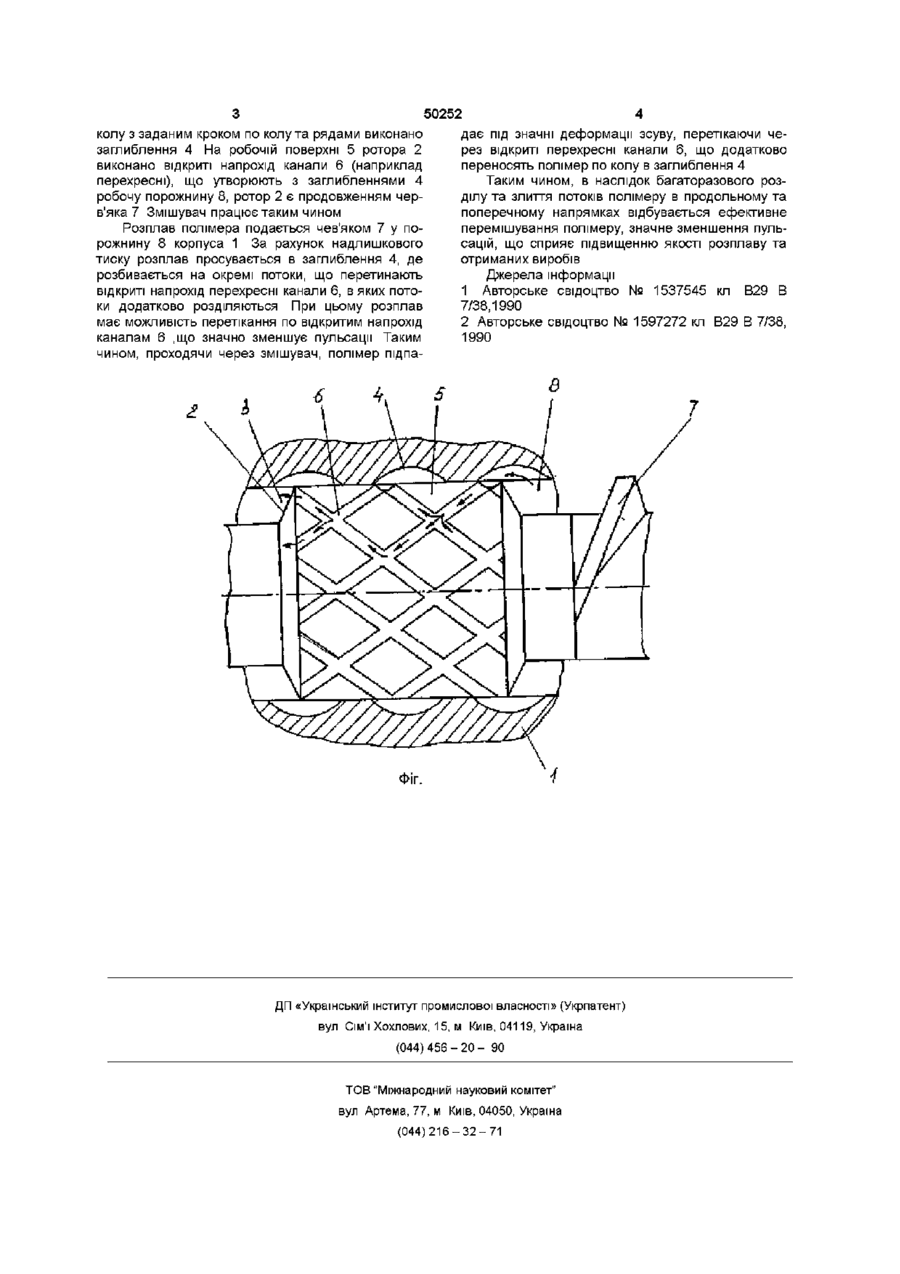

1 Змішувач для переробки полімерних матеріалів, що містить порожнистий нерухомий корпус і ротор, який встановлено в корпусі рухомим, при цьому на робочій поверхні корпуса і/або ротора виконано заглиблення, систематично розташовані по колу з заданим окружним кроком і рядами з утворенням каналів для перетікання полімеру, та виконано щонайменше один канал, довжина якого дорівнює величині подвоєного окружного кроку заглиблень, що сполучені з каналом для утворення спільної порожнини, який відрізняється тим, що якнайменше один канал на роторі відкритий на прохід 2 Змішувач по п 1, який відрізняється тим, що канали на поверхні ротора виконано перехресними Винахід відноситься до галузі обладнання для переробки полімерних матеріалів методом екструзії Відомий змішувач для переробки полімерних матеріалів подібного призначення [1], що містить корпус і ротор встановлений у корпусі рухомо На внутрішній поверхні корпуса і на ЗОВНІШНІЙ поверхні ротора виконані заглиблення Вони утворюють канали для перетікання полімера, що багаторазово перетинають робочі поверхні робочих органів Недолік змішувача - при процесі переробки не гарантовано рух полімера по каналамзаглибленням, що викликає пульсацію розплаву, що значно зменшує ЯКІСНІ характеристики розплаву Найбільш близьким за технологічною суттю є змішувач для переробки полімерних матеріалів [2], який містить корпус і ротор встановлений у корпусі рухомо На внутрішній поверхні корпуса і на ЗОВНІШНІЙ поверхні ротора систематично виконані заглиблення На ЗОВНІШНІЙ поверхні ротора і на внутрішній поверхні корпуса виконано якнайменше одного відкритого канала протяжністю по колу У відомому змішувачі завдяки наявності заглиблень на ЗОВНІШНІЙ поверхні ротора і на внутрішній поверхні корпуса підвищується ступінь змішування та диспергування матеріалу Але вона є недостатньою, оскільки, здійснюється інтенсивний перенос матеріалу тільки по колу, а у напрямку руху вздовж осі преса перетин каналів мінімізуєть ся, що викликає пульсації, знижує якість переробки матеріалу, і що зумовлює неможливістю регулювання якості продукту В основу винаходу поставлено задачу удосконалити змішувач шляхом того, що ротор виготовлено з відкритими напрохід перехресними каналами, за рахунок чого інтенсифікується процес переробки, зменшуються пульсації та підвищується якість змішування та отриманих виробів Поставлена задача вирішується тим, що в змішувачі для переробки полімерних матеріалів, що містить порожнистий корпус і ротор, який встановлено в корпусі рухомо При цьому на робочій поверхні корпуса і/або ротора виконано заглиблення, систематично розташовані по колу з заданим окружним кроком і рядами з утворенням каналів для перетікання полімера та виконано щонайменше один канал, довжина якого дорівнює величині подвоєного окружного кроку заглиблень, що сполучені з каналом для утворення спільної порожнини, новим є те, що якнайменше один канал на роторі відкритий напрохід Крім того канали на поверхні ротора можуть бути виконані перехресними Суть винаходу пояснюється кресленням, де зображено змішувач для переробки полімерних матеріалів (загальний вигляд) Змішувач містить порожнистий нерухомий корпус 1 і рухомий, встановлений у корпусі ротор 2, на робочій поверхні 3 корпуса 1 систематично по ю о ю 50252 колу з заданим кроком по колу та рядами виконано заглиблення 4 На робочій поверхні 5 ротора 2 виконано відкриті напрохід канали 6 (наприклад перехресні), що утворюють з заглибленнями 4 робочу порожнину 8, ротор 2 є продовженням черв'яка 7 Змішувач працює таким чином Розплав полімера подається чев'яком 7 у порожнину 8 корпуса 1 За рахунок надлишкового тиску розплав просувається в заглиблення 4, де розбивається на окремі потоки, що перетинають відкриті напрохід перехресні канали 6, в яких потоки додатково розділяються При цьому розплав має можливість перетікання по відкритим напрохід каналам 6 ,що значно зменшує пульсації Таким чином, проходячи через змішувач, полімер підпа дає під значні деформації зсуву, перетікаючи через відкриті перехресні канали 6, що додатково переносять полімер по колу в заглиблення 4 Таким чином, в наслідок багаторазового розділу та злиття потоків полімеру в продольному та поперечному напрямках відбувається ефективне перемішування полімеру, значне зменшення пульсацій, що сприяє підвищенню якості розплаву та отриманих виробів Джерела інформації 1 Авторське свідоцтво № 1537545 кл В29 В 7/38,1990 2 Авторське свідоцтво № 1597272 кл В29 В 7/38, 1990 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
