Черв’ячний прес для переробки полімерних матеріалів
Номер патенту: 37689
Опубліковано: 15.05.2001
Автори: Гаврищук Ірина Григорівна, Пристайлов Сергій Олегович
Текст

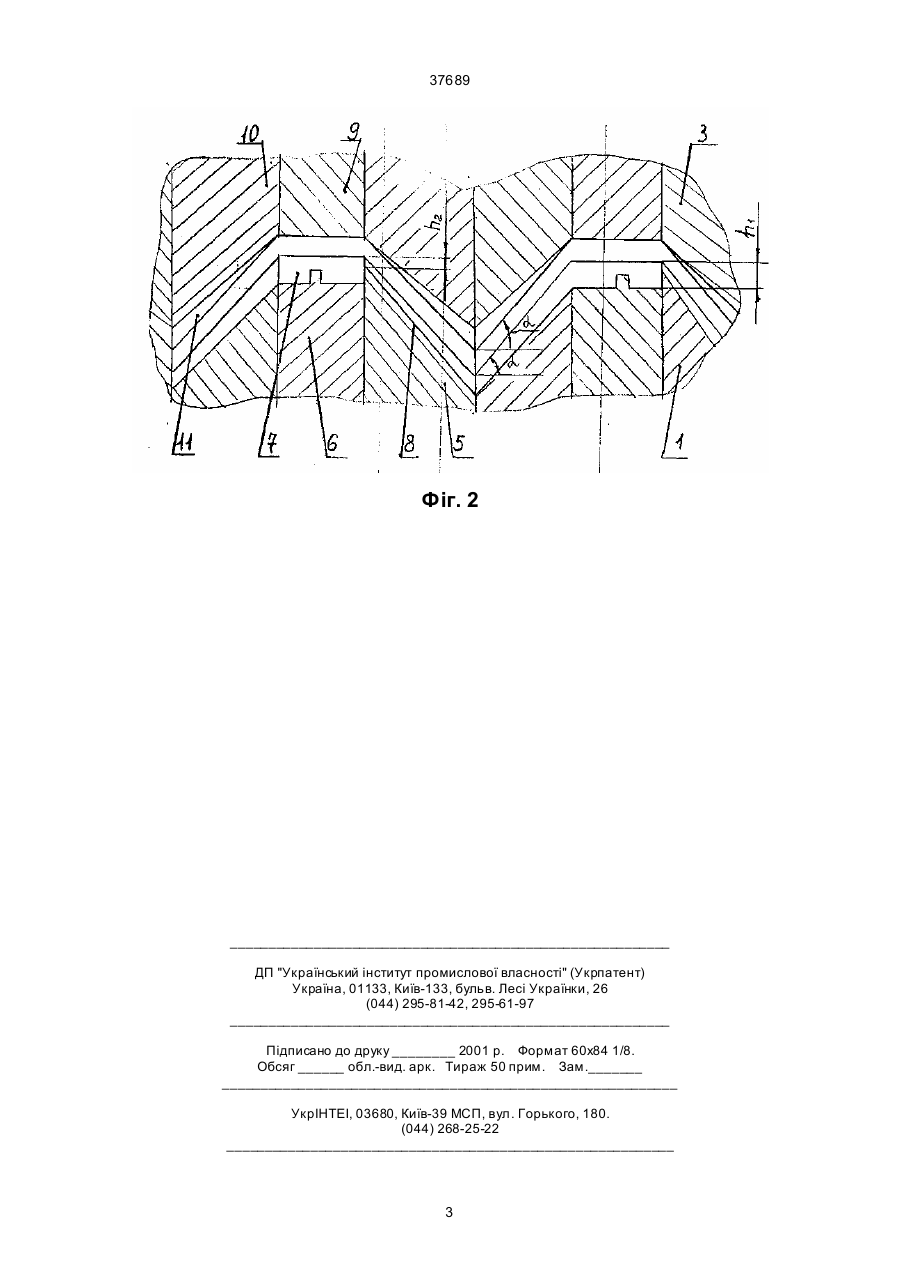

Черв'ячний прес для переробки полімерних матеріалів, що містить в собі корпус, співвісно встановлений в ньому шнек з наконечником, при 37689 покращення перемішування по об'єму, підвищення якості диспергування та гомогенізації розплаву. Суть винаходу пояснюється кресленнями, де на фіг. 1 представлений черв'ячний прес для переробки полімерних матеріалів; на фіг. 2 - фрагмент наконечника і корпусу. Черв'ячний прес для переробки полімерних матеріалів складається з корпусу 1, в якому співвісно встановлено шнек 2 з наконечником 3, який складається з набору кілець 4, кожне з яких виготовлено з ряду конусоподібних кілець 5, розміщених з обох боків циліндричних кілець 6, на зовнішній поверхні яких зроблені проточки 7, а по зовнішній поверхні конусоподібних кілець 5 виконано конічні зуби 8. Корпус 1 виконано з комплектів циліндричних кілець 9 та конусоподібних кілець 10, по зовнішній поверхні яких виконано конічні зуби 11 зі змінною глибиною нарізки, яка зменшується на протязі одного комплекту кілець від h1 до h2 у напрямку ви хідного отвору пресу. Твірні конусоподібних кілець корпусу та наконечника розташовані під однаковим кутом нахилу a. Черв'ячний прес працює таким чином. Полімерний матеріал при обертанні шнека 2 ущільнюється, розігрівається, плавиться та переміщується в зону, яка оснащена наконечником 3. Далі росплав розсікається на багато потоків і, рухаючись до виходу з корпусу пластифікатора по каналам, утвореним конічними зубами 8 та 11, одночасно відчуває деформацію зсуву в отворі між зовнішніми поверхнями корпусу 1 та наконечника 3. Потім на другому конусоподібному кільці відбувається додаткове зміщення та взаємне диспергування інгредієнтів за рахунок зменшення глибини каналу конічного кільця від величини h1 до h2. Фіг. 1 2 37689 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюAuger press for processing of polymeric materials
Автори англійськоюHavryschuk Iryna Hryhorivna, Prystailov Serhii Olehovych
Назва патенту російськоюЧервячный пресс для переработки полимерных материалов
Автори російськоюГаврищук Ирина Григорьевна, Пристайлов Сергей Олегович
МПК / Мітки
МПК: B29B 7/42
Мітки: полімерних, черв'ячний, переробки, прес, матеріалів
Код посилання
<a href="https://ua.patents.su/3-37689-chervyachnijj-pres-dlya-pererobki-polimernikh-materialiv.html" target="_blank" rel="follow" title="База патентів України">Черв’ячний прес для переробки полімерних матеріалів</a>
