Сальникове ущільнення

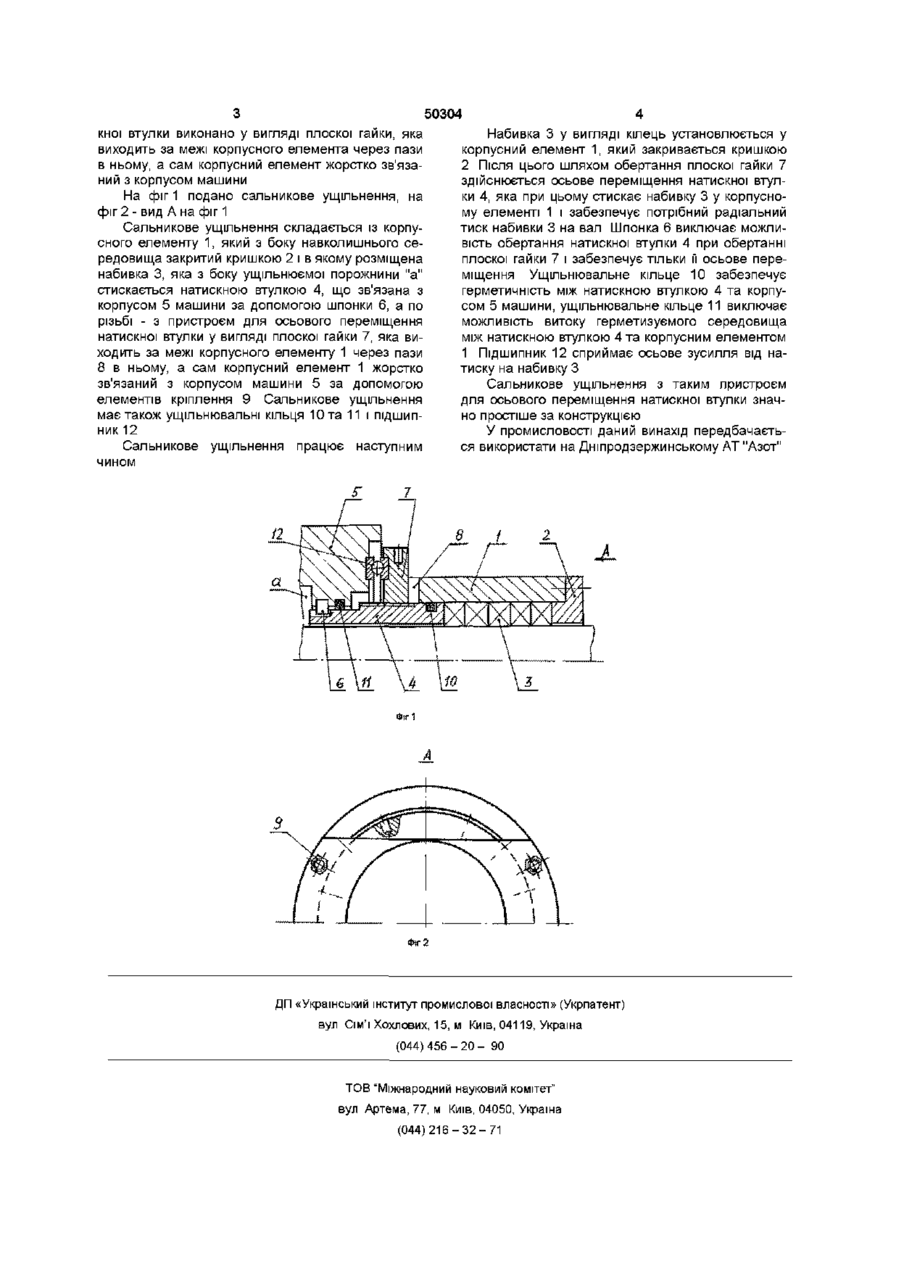

Сальникове ущільнення, яке містить корпусний елемент, розташовану у ньому набивку, нати скну втулку, яка розташована з боку ущільнюваної порожнини, та пристрій для осьового переміщення натискної втулки, яке відрізняється тим, що пристрій для осьового переміщення натискної втулки виконано у вигляді плоскої гайки, яка виходить за межі корпусного елемента через пази в ньому, а сам корпусний елемент жорстко зв'язаний з корпусом машини Винахід відноситься до галузі ущільнювальної техніки, а зокрема до ущільнень валів та штоків з зворотно-поступальним рухом Відоме сальникове ущільнення, яке має корпус, у порожнині якого розташована набивка, яка притискається зусиллям пружини, що діє на натискну втулку, яка розташована з боку герметизуємо! порожнини [Макаров Г В Уплотнительные устройства -Л Машиностроение, 1973, с 29] Недоліком конструкції є низька надійність, бо осьове зусилля пружини та тиск середовища недостатні для стискання набивки до стану, при якому забезпечується достатній контактний тиск набивки навал внаслідок того, що коефіцієнт перетворення осьового зусилля в радіальне для набивок менший одиниці Відоме сальникове ущільнення вала з аксиально рухомим корпусом, який виконано у вигляді стакана з дном, яке розташовано з боку порожнини низького тиску і герметизованим відносно приєднувального центруючого бурта-упора [А С СРСР №675243, М, кл F16115/28, БИ №27, 1979] Недоліком даного сальникового ущільнення є складність забезпечення рівномірного стискання набивки по колу у зв'язку з тим, що підтягування гайок шпильок, що зв'язують аксиально рухомий корпус з корпусом машини здійснюється по черзі Це приводить до неминучого перекосу аксіального корпусу, що впливає на надійність ущільнення Підвищення довжини бурта-упора з метою поліпшення направлення переміщення корпусу приводить до збільшення довжини вала Найбільш близьким за технічною сутністю та досягненим результатам до запропонованого винаходу є сальникове ущільнення, яке містить корпусний елемент, набивку, натискну втулку, яка розміщена з боку ущільнюємої порожнини, та пристрій для осьового переміщення натискної втулки, який виконаний у вигляді стакана, що повернутий до ущільнюємої порожнини дном, через яке пропущена натискна втулка, що з'єднана з останнім по різьбі При цьому на ЗОВНІШНІЙ поверхні стінки стакана виконаний фланець, який закріплений до корпуса з можливістю обертання відносно нього, а набивка установлена у корпусному елементі, який охоплено стаканом, причому на внутрішній поверхні стакана виконано кільцевий паз, в який входять пальці корпусного елемента, а натискна втулка зафіксована від провертанням шпоночним з'єднанням з корпусом [АС СРСР №1737193 А1, М , кл F16115/18, Уплотнение штока, Начовный И И , Скирко В Г , БИ №20, 1992 - прототип] Недоліком прототипу є складність сальникового ущільнення, яка пов'язана зі складністю пристрою для осьового переміщення натискної втулки У основу винаходу поставлена мета спрощення конструкції сальникового ущільнення шляхом спрощення конструкції пристрою для осьового переміщення натискної втулки Поставлена мета досягається тим, що у відомому сальниковому ущільненні, яке містить корпусний елемент з розташованою у ньому набивкою, натискною втулкою, яка розташована з боку ущільнюємої порожнини, та пристрій для осьового переміщення натискної втулки, ВІДПОВІДНО ДО винаходу пристрій для осьового переміщення натис о СО О ю 50304 кної втулки виконано у вигляді плоскої гайки, яка виходить за межі корпусного елемента через пази в ньому, а сам корпусний елемент жорстко зв'язаний з корпусом машини На фіг 1 подано сальникове ущільнення, на фіг 2 - вид А на фіг 1 Сальникове ущільнення складається із корпусного елементу 1, який з боку навколишнього середовища закритий кришкою 2 і в якому розміщена набивка 3, яка з боку ущільнюємої порожнини "а" стискається натискною втулкою 4, що зв'язана з корпусом 5 машини за допомогою шпонки 6, а по різьбі - з пристроєм для осьового переміщення натискної втулки у вигляді плоскої гайки 7, яка виходить за межі корпусного елементу 1 через пази 8 в ньому, а сам корпусний елемент 1 жорстко зв'язаний з корпусом машини 5 за допомогою елементів кріплення 9 Сальникове ущільнення має також ущільнювальні кільця 10 та 11 і підшипник 12 Сальникове чином ущільнення працює наступним Набивка 3 у вигляді кілець установлюється у корпусний елемент 1, який закривається кришкою 2 Після ЦЬОГО ШЛЯХОМ обертання плоскої гайки 7 здійснюється осьове переміщення натискної втулки 4, яка при цьому стискає набивку 3 у корпусному елементі 1 і забезпечує потрібний радіальний тиск набивки 3 на вал Шпонка 6 виключає можливість обертання натискної втулки 4 при обертанні плоскої гайки 7 і забезпечує тільки її осьове переміщення Ущільнювальне кільце 10 забезпечує герметичність між натискною втулкою 4 та корпусом 5 машини, ущільнювальне кільце 11 виключає можливість витоку герметизуємого середовища між натискною втулкою 4 та корпусним елементом 1 Підшипник 12 сприймає осьове зусилля від натиску на набивку З Сальникове ущільнення з таким пристроєм для осьового переміщення натискної втулки значно простіше за конструкцією У промисловості даний винахід передбачається використати на Дніпродзержинському AT "Азот" Фіг 1 ФІГ 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
