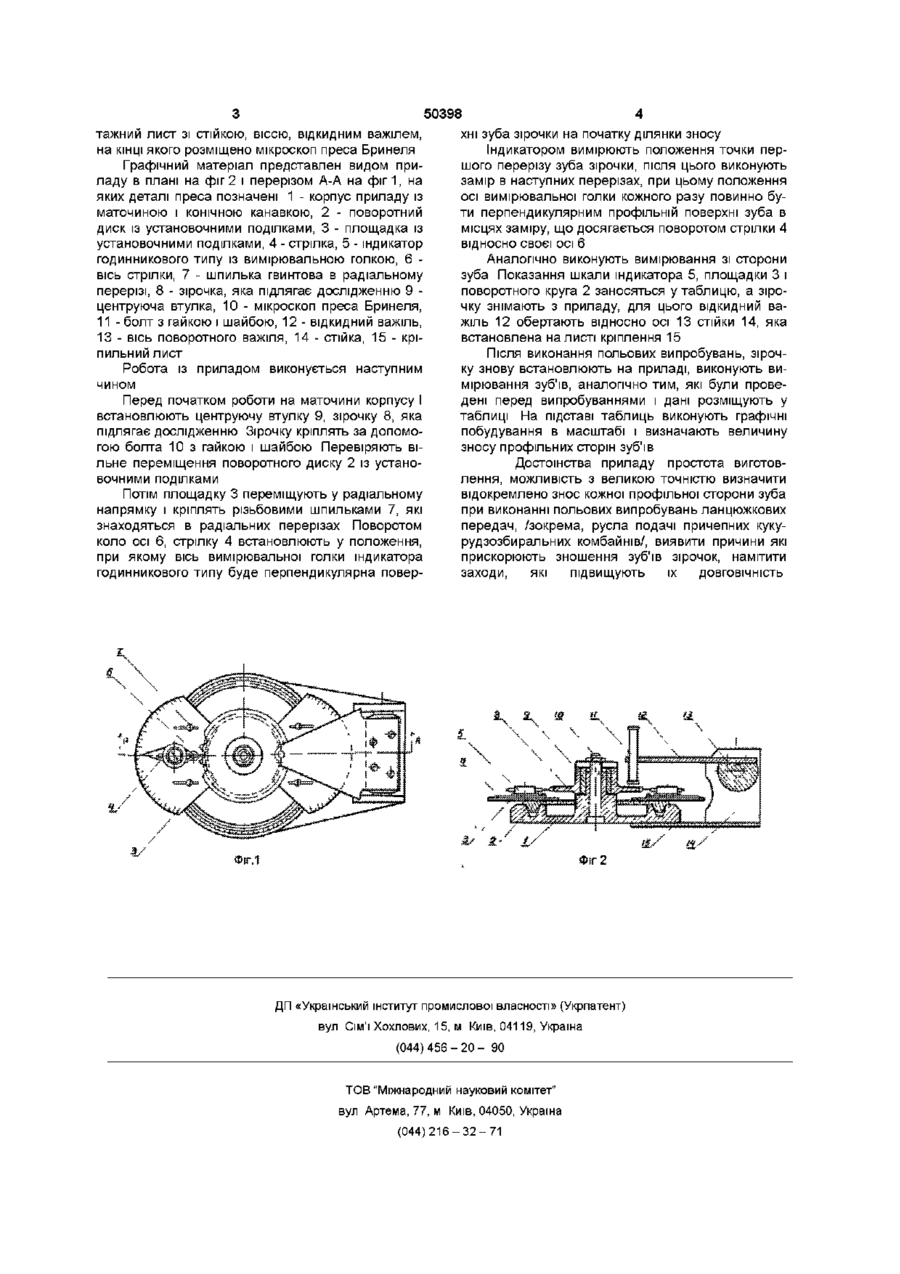

Прилад для вимірювання зношення зубів зірочок ланцюгових передач

1 Прилад для вимірювання зношення зубів зірочок ланцюгових передач, який містить в собі корпус, сполучений з встановлюваними поділками рейкою, яка виконана з двома ніжками, із яких одна має можливість переміщуватися, який відрізняється тим, що корпус приладу виконано у вигляді площадки із маточиною, на яких розміщено в КОНІЧНІЙ канавці поворотний диск із встановлюваними поділками, а на маточині - болт кріплення з гайкою і шайбою і центруюча втулка 2 Прилад по п 1, який відрізняється тим, що на поворотному колі встановлена із кріпленням за допомогою нарізних шпильок і можливістю радіального зміщення площадка із встановлюваними поділками і віссю для кріплення стрілки, на площадці також розміщений індикатор годинникового типу з вимірювальною голкою 3 Прилад по п 1, який відрізняється тим, що до кожної сторони корпусу закріплений лист монтажний зі стійкою, віссю і відкидним важелем, на КІНЦІ якого розміщено мікроскоп преса Бринеля Винахід відноситься до машинобудівельної галузі, зокрема, до механічних інструментів, і може бути використовано для визначення ЗНОСОСТІЙКОСТІ металу зубків зірочок при виконанні польових випробувань ланцюжкових передач Найбільш близьким за технічною сутністю, який приймається в якості прототипу, є прилад /Хлунів З Р Кандидатьська дисертація, 1951 р /, який містить корпус, із установочними поділками рейку, яка виконана з двома ніжками, із яких одна має можливість переміщуватися / штанген-зубомір у інструментальному господарстві/ Проте, відомий прилад надає можливість вимірювати тільки товщину зуб'їв зірочок і встановлювати сумарний знос металу в конкретних перерізах Збільшення кроку ланцюга приводить на веденій зірочки до входження у зачіплення шарнірів ланцюга із неробочою поверхнею зуб'їв, що супроводжується динамічними навантаженнями значної величини та також зношеннями вказаною поверхнею зуб'їв Тому при змінюванні товщини зуба, яке відбиває сумарний знос робочої і неробочої сторони зуба, неможливо судити про ЗНОСОСТІЙКІСТЬ металу зуб'їв В основу винаходу поставлена задача створення механічного приладу для виміру зношення зуб'їв зірочок, в якому вимірювання виконуються окремо кожної профільне'? сторони зуба, забезпечується вірогідність визначення зносу і за рахунок цього з'являється можливість розроблення механічних заходів, які збільшують ЗНОСОСТІЙКІСТЬ металу Прототип не задовольняє поставленій задачі, оскільки не має незалежних баз, які дозволяють вимірювати величину зношення відокремлено кожної профільної сторони зуба Поставлена задача вирішується тим, що прилад містить в собі корпус, із установочними поділками рейку, яка виконана з двома ніжками, одна з них має можливість переміщення згідно із винаходом Корпус приладу виконано у вигляді площадки із маточиною, на яких розміщені в КОНІЧНІЙ канавці поворотний круг із установочними поділками, а на маточині - кріпильний болт з гайкою, шайба і центруюча втулка На поворотному крузі встановлена, з кріпленням за допомогою різьбових шпильок і можливістю радіальних зміщень, площадка,% яка виконана із установочними поділками і осью для кріплення стрілки, на якій розміщені індикатор годинникового типу із вимірювальною голкою До нижньої сторони корпусу закріплено мон 00 о> со о ю 50398 тажнии лист зі стійкою, віссю, відкидним важілем, на КІНЦІ якого розміщено мікроскоп преса Бринеля Графічний матеріал представлен видом приладу в плані на фіг 2 і перерізом А-А на фіг1, на яких деталі преса позначені 1 - корпус приладу із маточиною і конічною канавкою, 2 - поворотний диск із установочними поділками, 3 - площадка із установочними поділками, 4 - стрілка, 5 - індикатор годинникового типу із вимірювальною голкою, 6 вісь стрілки, 7 - шпилька гвинтова в радіальному перерізі, 8 - зірочка, яка підлягає дослідженню 9 центруюча втулка, 10 - мікроскоп преса Бринеля, 11 - болт з гайкою і шайбою, 12 - відкидний важіль, 13 - вісь поворотного важіля, 14 - стійка, 15 - кріпильний лист Робота із приладом виконується наступним чином Перед початком роботи на маточини корпусу І встановлюють центруючу втулку 9, зірочку 8, яка підлягає дослідженню Зірочку кріплять за допомогою болта 10 з гайкою і шайбою Перевіряють вільне переміщення поворотного диску 2 із установочними поділками Потім площадку 3 переміщують у радіальному напрямку і кріплять різьбовими шпильками 7, які знаходяться в радіальних перерізах Поворотом коло осі 6, стрілку 4 встановлюють у положення, при якому вісь вимірювальної голки індикатора годинникового типу буде перпендикулярна повер хні зуба зірочки на початку ділянки зносу Індикатором вимірюють положення точки першого перерізу зуба зірочки, після цього виконують замір в наступних перерізах, при цьому положення осі вимірювальної голки кожного разу повинно бути перпендикулярним профільній поверхні зуба в місцях заміру, що досягається поворотом стрілки 4 ВІДНОСНО СВОЄЇ ОСІ 6 Аналогічно виконують вимірювання зі сторони зуба Показання шкали індикатора 5, площадки 3 і поворотного круга 2 заносяться у таблицю, а зірочку знімають з приладу, для цього відкидний важіль 12 обертають відносно осі 13 стійки 14, яка встановлена на листі кріплення 15 Після виконання польових випробувань, зірочку знову встановлюють на приладі, виконують вимірювання зуб'їв, аналогічно тим, які були проведені перед випробуваннями і дані розміщують у таблиці На підставі таблиць виконують графічні побудування в масштабі і визначають величину зносу профільних сторін зуб'їв Достоїнства приладу простота виготовлення, можливість з великою точністю визначити відокремлено знос кожної профільної сторони зуба при виконанні польових випробувань ланцюжкових передач, /зокрема, русла подачі причепних кукурудзозбиральних комбайнів/, виявити причини які прискорюють зношення зуб'їв зірочок, намітити заходи, які підвищують ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 їх ДОВГОВІЧНІСТЬ
