Адаптер до протеза верхньої кінцівки

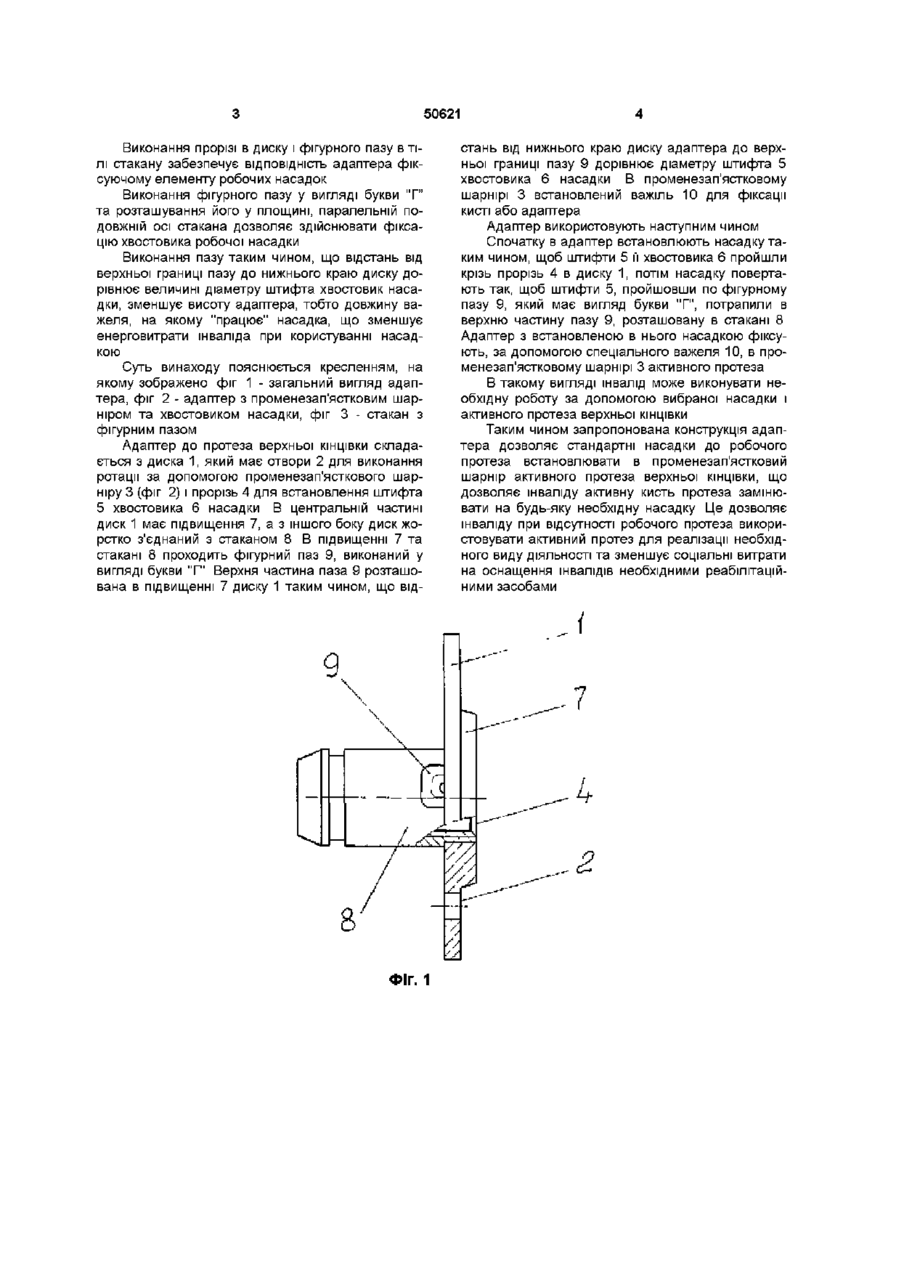

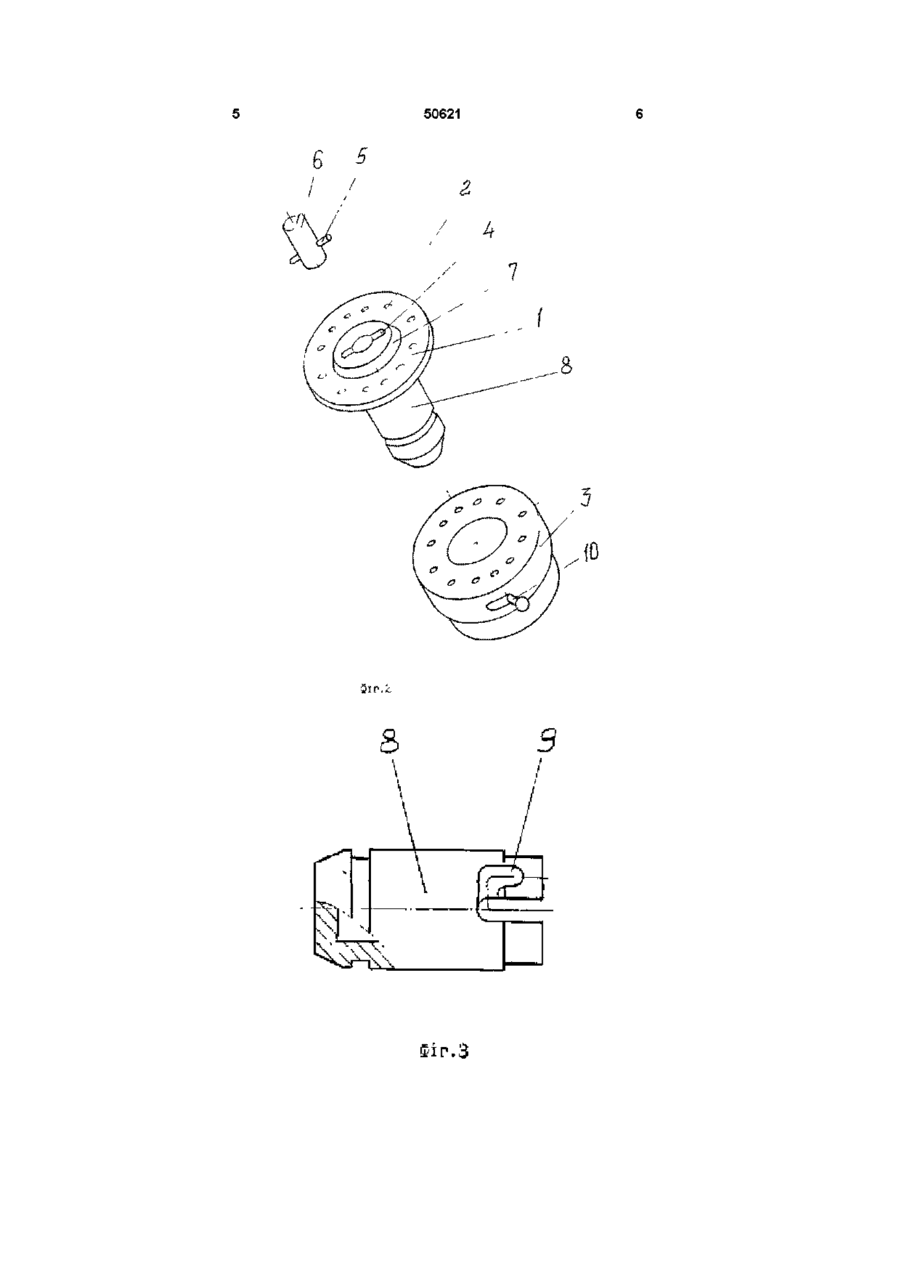

Адаптер до протеза верхньої КІНЦІВКИ, ЩО МІСТИТЬ стакан і диск з отворами, який відрізняється тим, що в центральній частині диск має підвищення, в нижній частині якого виконано прорізь, продовжену в тіло стакана у вигляді фігурного паза, який має вигляд букви "Г" і розташований у площині, паралельній поздовжній осі стакана, при цьому верхня границя паза віддалена від нижнього краю диска на величину діаметра штифта хвостовика насадки Винахід належить до медичної техніки, а саме до протезування і протезобудування, і може бути використаний в активних протезах рук Відомий адаптер до протеза верхньої КІНЦІВКИ, в оригіналі - приймач до робочого протеза (Рабочее протезирование одноруких и безруких инвалидов, труды ЦИЭТИН, Москва, 1965г), який складається з корпусу з двома перпендикулярно розташованими пазами для хвостовиків насадок Один паз розташований вздовж подовжньої осі, інший - перпендикулярно до нього Приймач має також гальмуючу скобу, кнопку з проріззю на стержні, спіральну пружину і стопорний гвинт Для використання насадки в робочому протезі інвалід вставляє її хвостовик в приймальний паз і фіксує за допомогою кнопки з проріззю або стопорного гвинта якій переміщується різьбова втулка Втулка має прорізь, яку по внутрішній поверхні закрито спеціальною накладкою На рівні прорізі в гільзу вкручено стопорний гвинт, який обмежує хід втулки На ГІЛЬЗІ і втулці виконані прямокутні вирізи під фіксуючі штифти хвостовиків робочих насадок Цей адаптер по технічній суті є найбільш близьким до запропонованого, тому прийнятий за прототип Недоліками такого адаптера є збільшена довжина частини адаптера над диском (вздовж подовжньої осі), ЩО збільшує вагу адаптера, а також неможливість встановлення нього стандартних насадок до робочого протеза В основу винаходу поставлено технічну задачу - забезпечити встановлення насадок до робочих протезів в променезап'ястковий шарнір активного протеза, що дозволило б замінювати кисть активного протеза на насадку, яка потрібна для виконання певної операції Ця задача вирішена тим, що в адаптері, який включає стакан і диск з отворами ВІДМІННІСТЮ Є те, що в центральній частині диск має підвищення, в нижній частині якого виконано прорізь, продовжену в тіло стакана у вигляді фігурного пазу, який має вигляд букви "Г" і розташований у площині, паралельній подовжній осі стакана, при цьому верхня границя пазу відстоїть від нижнього краю диску на величину діаметру штифта хвостовика насадки Підвищення в центральній частині диску дозволяє зменшити габарити і загальну вагу адаптера під робочі насадки Недоліком конструкції є те, що її неможливо використати для встановлення насадок в променезап'ястковий шарнір активного протеза, що необхідно для підвищення рівня реабілітації інвалідів Відомий адаптер для встановлення робочих насадок (Каталог фірми OTTO BOCK ORTHPADISCHE INDUSTRIE AUNPABTELLE 1999/2000 KOMPETENI IU HELFEN, Німеччина), який складається з диску, гільзи та різьбової втулки Диск має отвори для виконання ротації і нерухомо закріплений в середній частині гільзи Нижня частина гільзи має поперекову канавку, в яку заходять стопорні ножі промене зап'ясткового шарніру У верхній частині гільзи нарізано різьбу, по (О о ю 50621 Виконання прорізі в диску і фігурного пазу в ТІЛІ стакану забезпечує ВІДПОВІДНІСТЬ адаптера фіксуючому елементу робочих насадок Виконання фігурного пазу у вигляді букви "Г" та розташування його у площині, паралельній подовжній осі стакана дозволяє здійснювати фіксацію хвостовика робочої насадки Виконання пазу таким чином, що відстань від верхньої границі пазу до нижнього краю диску дорівнює величині діаметру штифта хвостовик насадки, зменшує висоту адаптера, тобто довжину важеля, на якому "працює" насадка, що зменшує енерговитрати інваліда при користуванні насадкою Суть винаходу пояснюється кресленням, на якому зображено фіг 1 - загальний вигляд адаптера, фіг 2 - адаптер з променезап'ястковим шарніром та хвостовиком насадки, фіг 3 - стакан з фігурним пазом Адаптер до протеза верхньої КІНЦІВКИ складається з диска 1, який має отвори 2 для виконання ротації за допомогою променезап'ясткового шарніру 3 (фіг 2) і прорізь 4 для встановлення штифта 5 хвостовика 6 насадки В центральній частині диск 1 має підвищення 7, а з іншого боку диск жорстко з'єднаний з стаканом 8 В підвищенні 7 та стакані 8 проходить фігурний паз 9, виконаний у вигляді букви "Г" Верхня частина паза 9 розташована в підвищенні 7 диску 1 таким чином, що від стань від нижнього краю диску адаптера до верхньої границі пазу 9 дорівнює діаметру штифта 5 хвостовика 6 насадки В променезап'ястковому шарнірі 3 встановлений важіль 10 для фіксації кисті або адаптера Адаптер використовують наступним чином Спочатку в адаптер встановлюють насадку таким чином, щоб штифти 5 її хвостовика 6 пройшли крізь прорізь 4 в диску 1, потім насадку повертають так, щоб штифти 5, пройшовши по фігурному пазу 9, який має вигляд букви "Г", потрапили в верхню частину пазу 9, розташовану в стакані 8 Адаптер з встановленою в нього насадкою фіксують, за допомогою спеціального важеля 10, в променезап'ястковому шарнірі 3 активного протеза В такому вигляді інвалід може виконувати необхідну роботу за допомогою вибраної насадки і активного протеза верхньої КІНЦІВКИ Таким чином запропонована конструкція адаптера дозволяє стандартні насадки до робочого протеза встановлювати в променезап'ястковий шарнір активного протеза верхньої КІНЦІВКИ, ЩО дозволяє інваліду активну кисть протеза замінювати на будь-яку необхідну насадку Це дозволяє інваліду при відсутності робочого протеза використовувати активний протез для реалізації необхідного виду ДІЯЛЬНОСТІ та зменшує соціальні витрати на оснащення інвалідів необхідними реабілітаційними засобами 4 г Фіг. 1 50621 6 5 г ЗІР.с S 50621 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
