Стропувальна петля замкнутого типу

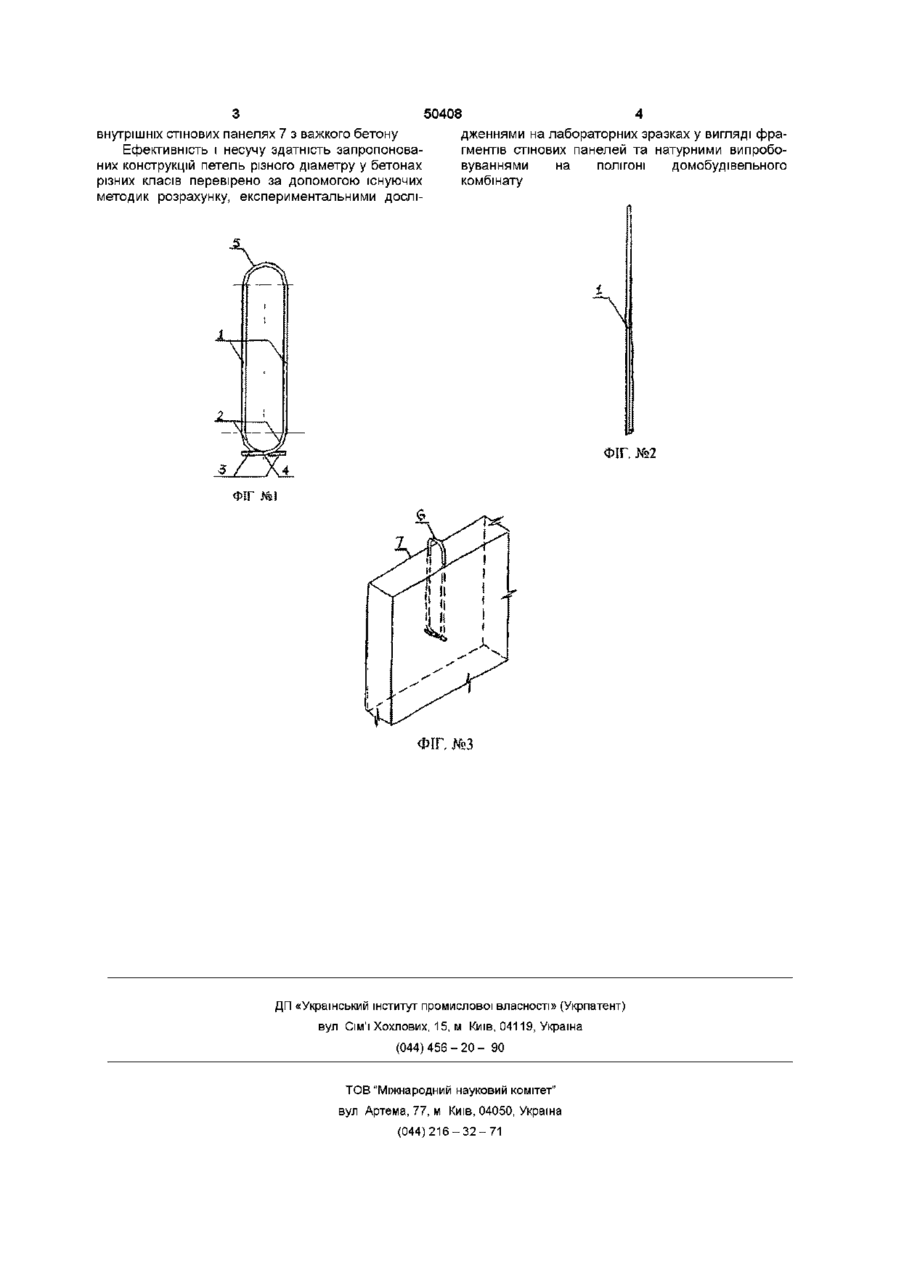

Стропувальна петля замкнутого типу, що виготовлена у вигляді плоского двоквіткового анкера із гладкої стержневої арматури, що містить відгини, з'єднані між собою зварюванням по осі симетрії петлі, яка відрізняється тим, що петля має форму овалу, відгини виконані кругової форми з горизонтальними консольними ділянками і з'єднані між собою шляхом контактного зварювання внакладку Винахід відноситься до металевих закладних деталей у тонкостінних залізобетонних стінових панелях, і використовується для їх підіймання та роботи у вузлах великопанельних будинків Найбільш близькою за технічною суттю до запропонованого винаходу являється петля замкнутого типу, що виготовлена у вигляді плоского двохвіткового анкера із гладкої стержневої арматури, що має відгини, з'єднані між собою зварюванням по осі симетрії петлі [Шашин А Ф , Калиничев Н Н , Минкин Б Р Замкнутые монтажные петли в изделиях из тяжелых бетонов // Бетон и железобетон — 1986 — С 5 ] Петля має трикутну форму зі зварним з'єднанням посередині основи трикутника Проте таку петлю неможливо використати у плоских стінових залізобетонних конструкціях, у яких з умов з'єднання збірних елементів великопанельних будинків петлі повинні бути розташовані перпендикулярно до площини конструкцій, отже, ширина їх обмежена Трикутна форма петлі не дає можливості в повній мірі використати несучу здатність матеріалу анкерної ділянки петлі Крім того, центральне зварне з'єднання виконується за допомогою стикової ванної або контактної стикової зварки, що значно ускладнює технологію виготовлення Поставлена задача вирішується таким чином, що стропувальна петля замкнутого типу, яка виготовлена у вигляді плоского двохвіткового анкеру із гладкої стержневої арматури і відгинами, з'єднаними між собою зварюванням по осі симетрії петлі, згідно винаходу, має форму овалу, згадані відгини виконані кругової форми з горизонтальними консольними ділянками і з'єднані між собою шляхом контактного зварювання внакладку Кругові відгини та горизонтальні консольні ділянки дозволяють зменшити ширину петлі за рахунок и овальної форми, раціонально використати матеріал петлі за рахунок включення в роботу всієї анкерної ділянки по периметру заокруглення та частину консольних ділянок, спростити технологію виготовлення за рахунок застосування контактного зварювання внакладку автоматичною зваркою На фігурі 1 креслення представлена конструкція стропувальної петлі замкнутого типу для внутрішніх стінових панелей з важкого бетону Петля виготовляється у вигляді плоскої двохвіткової конструкції анкера овальної форми із гладкої стержневої арматури 1 класу А-1 діаметром 12 22мм, що має відгини 2 радіусом 40мм, горизонтальні консольні ділянки 3 в анкерній зоні, з'єднані між собою контактним стиком внакладку по осі симетрії петлі 4 за допомогою автоматичного зварювання В зоні стропування робиться заокруглення 5 радіусом 40мм На фігурі 2 представлено вигляд збоку згаданої стропувальної петлі На фігурі З представлене розташування стропувальної петлі замкнутого типу 6 у тонкостінних залізобетонних В основу винаходу поставлене завдання створення стропувальної петлі замкнутого типу, у якій зміна форми петлі та ВІДГИНІВ І способу їх з'єднання дозволить зменшити ширину петлі, та включити в роботу всю анкерну ділянку петлі, спростити технологію II виготовлення 00 о ^о ю 50408 внутрішніх стінових панелях 7 з важкого бетону Ефективність і несучу здатність запропонованих конструкцій петель різного діаметру у бетонах різних класів перевірено за допомогою існуючих методик розрахунку, експериментальними дослі дженнями на лабораторних зразках у вигляді фрагментів стінових панелей та натурними випробовуваннями на ПОЛІГОНІ комбінату ФІГ. №2 ФІГ №1 ФІГ, КеЗ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 домобудівельного
