Відцентровий вентилятор
Формула / Реферат
Відцентровий вентилятор, що містить спіральний корпус з вхідним та вихідним патрубками, робоче колесо з лопатками, привід та регулятор потужності повітряного потоку, який відрізняється тим, що регулятор потужності встановлений у внутрішній порожнині вентилятора.
Текст

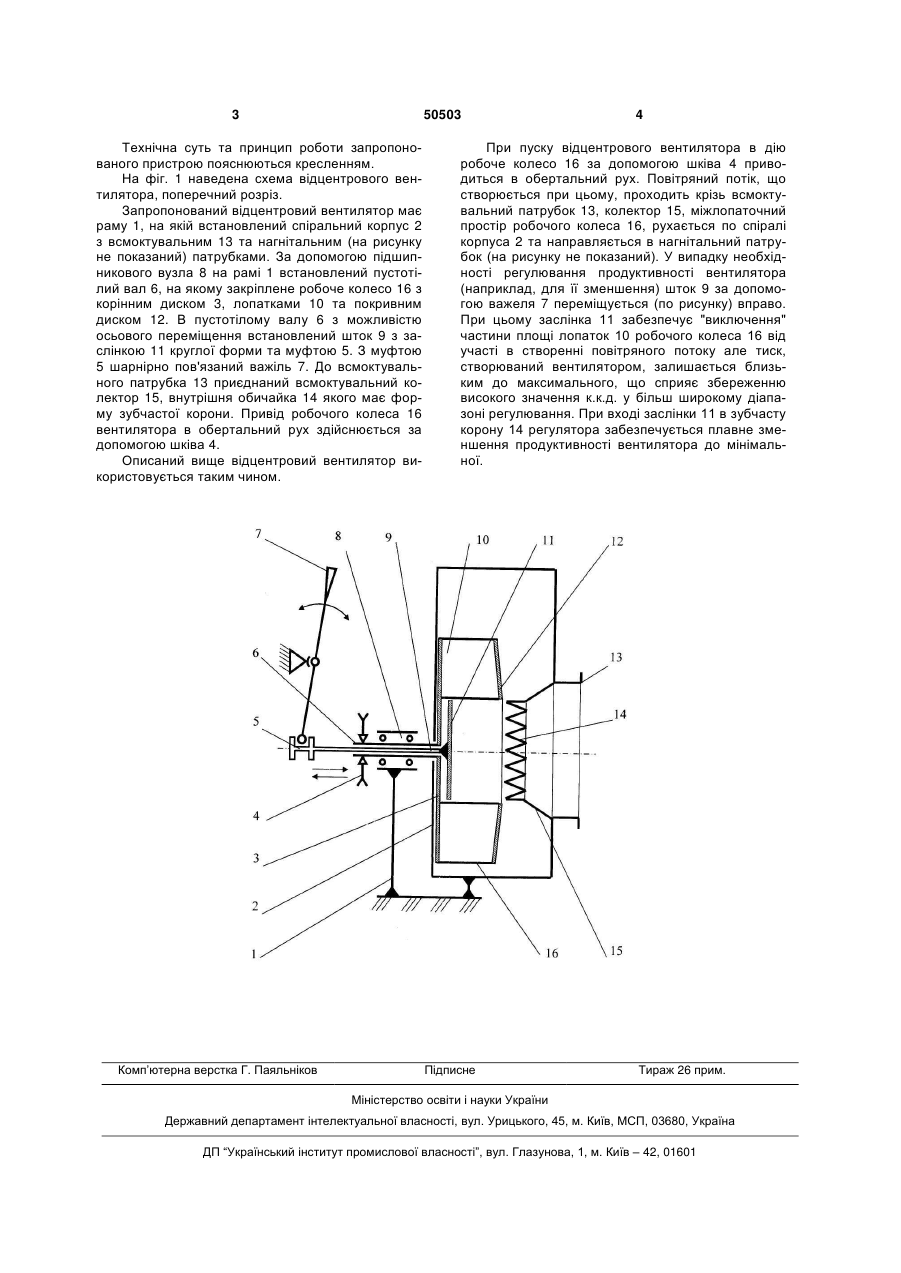

Відцентровий вентилятор, що містить спіральний корпус з вхідним та вихідним патрубками, робоче колесо з лопатками, привід та регулятор потужності повітряного потоку, який відрізняється тим, що регулятор потужності встановлений у внутрішній порожнині вентилятора. (19) (21) u200913390 (22) 23.12.2009 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 50503 Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема відцентрового вентилятора, поперечний розріз. Запропонований відцентровий вентилятор має раму 1, на якій встановлений спіральний корпус 2 з всмоктувальним 13 та нагнітальним (на рисунку не показаний) патрубками. За допомогою підшипникового вузла 8 на рамі 1 встановлений пустотілий вал 6, на якому закріплене робоче колесо 16 з корінним диском 3, лопатками 10 та покривним диском 12. В пустотілому валу 6 з можливістю осьового переміщення встановлений шток 9 з заслінкою 11 круглої форми та муфтою 5. З муфтою 5 шарнірно пов'язаний важіль 7. До всмоктувального патрубка 13 приєднаний всмоктувальний колектор 15, внутрішня обичайка 14 якого має форму зубчастої корони. Привід робочого колеса 16 вентилятора в обертальний рух здійснюється за допомогою шківа 4. Описаний вище відцентровий вентилятор використовується таким чином. Комп’ютерна верстка Г. Паяльніков 4 При пуску відцентрового вентилятора в дію робоче колесо 16 за допомогою шківа 4 приводиться в обертальний рух. Повітряний потік, що створюється при цьому, проходить крізь всмоктувальний патрубок 13, колектор 15, міжлопаточний простір робочого колеса 16, рухається по спіралі корпуса 2 та направляється в нагнітальний патрубок (на рисунку не показаний). У випадку необхідності регулювання продуктивності вентилятора (наприклад, для її зменшення) шток 9 за допомогою важеля 7 переміщується (по рисунку) вправо. При цьому заслінка 11 забезпечує "виключення" частини площі лопаток 10 робочого колеса 16 від участі в створенні повітряного потоку але тиск, створюваний вентилятором, залишається близьким до максимального, що сприяє збереженню високого значення к.к.д. у більш широкому діапазоні регулювання. При вході заслінки 11 в зубчасту корону 14 регулятора забезпечується плавне зменшення продуктивності вентилятора до мінімальної. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
