Відцентровий вентилятор

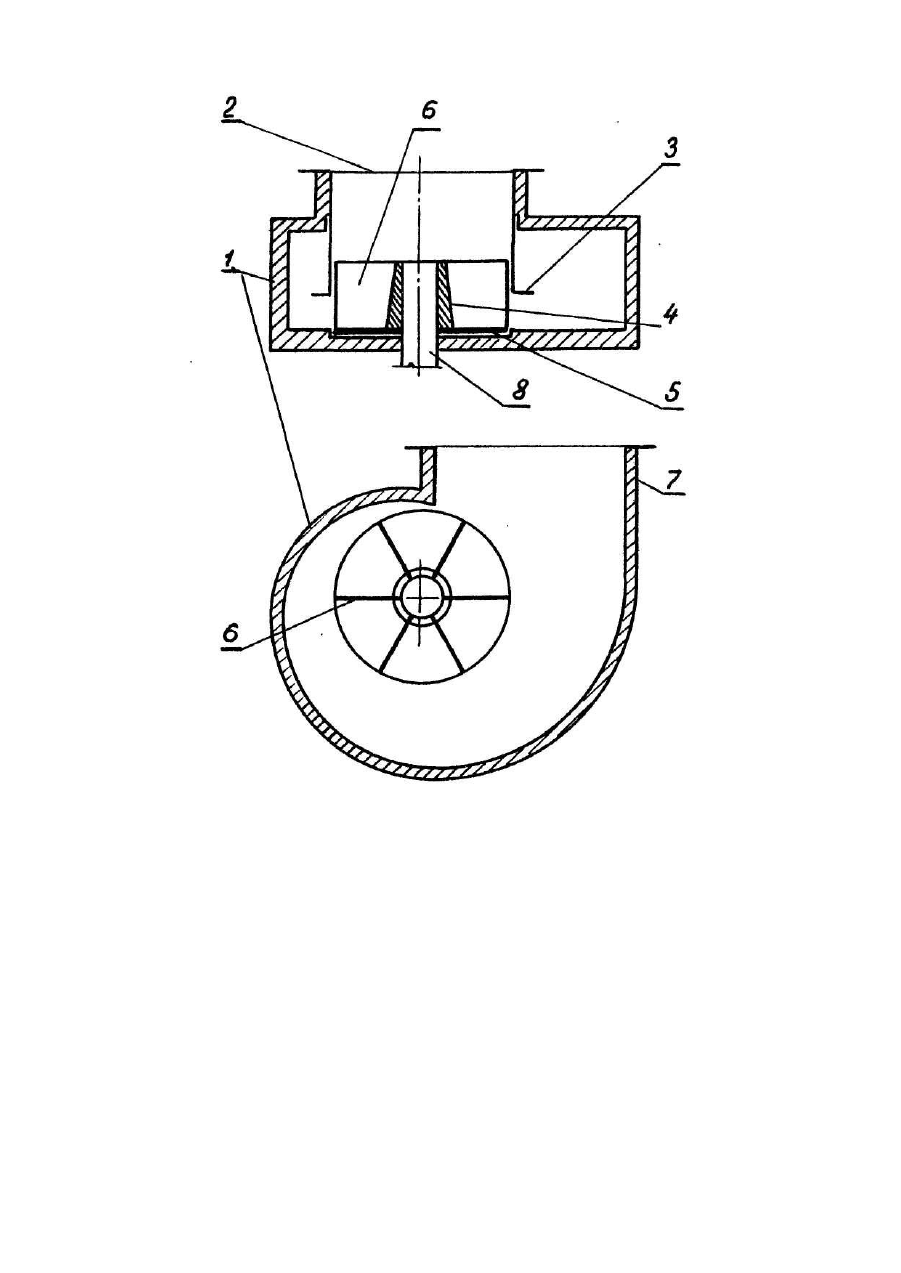

Изобретение относится к насосам и компрессором необъемного вытеснения и может быть использовано для транспортировки горячих отходящи х газов от высокотемпературных тепловых агрегатов к низкотемпературным с использованием их в качестве энергоносителей в металлургической, машиностроительной, химической, пищевой и други х отраслях промышленности. Известны дымовые трубы с прямой и косвенной тягой для транспортировки горячих газов. Их достоинством является возможность транспортировки газов с практически неограниченной температурой, недостатком - громоздкость и ограниченная тяга. Известны также центробежные вентиляторы для подачи газов и паров без существенного сжатия, например дымососы. Их достоинством является высокий напор, недостатком - недостаточная производительность и низкие температуры транспортируемых газов. Наиболее близким к предлагаемому по те хнической сущности и дости гаемому эффекту является центробежный вентилятор [1] - прототип. Прототип содержит улиткообразный корпус с входным и выходным патрубками, рабочее колесо с лопатками различной высоты от ступицы до наружного диаметра рабочего колеса, входной патрубок надвинут на рабочее колесо и имеет диаметр меньше наружного диаметра рабочего колеса, а также вал с электроприводом. Прототип работает следующим образом. Рабочее колесо приводится во вращение вокруг своей оси, причем газы, заполняющие объем между лопатками, под действием центробежных сил сбрасываются в улитку и удаляются из корпуса через выходной патрубок, а под действием разрежения в центральной части рабочего колеса газ извне поступает в корпус через входной патрубок. Недостатком известного устройства является недостаточная производительность при заданном наружном диаметре рабочего колеса. В основу изобретения поставлена задача усовершенствования центробежного вентилятора путем предельного увеличения диаметра его входного патрубка, выполнения рабочих лопаток равной по всей длине и одинаковой со ступицей высоты, снабжением входного патрубка кольцевым наконечником, образующим с нижней плоскостью корпуса диффузор, обеспечивающих увеличение производительности вентилятора. На чертеже представлено устройство заявляемого центробежного вентилятора. Центробежный вентилятор состоит из теплоизолированного улиткообразного корпуса 1, входного патрубка цилиндрической формы 2, снабженного кольцевым наконечником 3, ступицы 4, диска 5, рабочих лопаток 6 равной со ступицей высоты по всей длине и соединенных с диском и ступицей, выходного патрубка 7, вала 8. Центробежный вентилятор работает следующим образом. Рабочее колесо приводится во вращение вокруг своей оси электродвигателем. Газы, заполняющие объем между рабочими лопатками, под действием центробежных сил сбрасываются в улитк у и удаляются из корпуса через выходной патрубок. За счет разрежения, создаваемого на диске рабочего колеса, газ извне поступает в корпус через входной патрубок. Общими признаками с прототипом являются: улиткообразный корпус с входным и выходным патрубками, рабочее колесо со ступицей и лопатками, вал. Признаками, отличающими заявляемый центробежный вентилятор от прототипа являются: а). Входной патрубок имеет внутренний диаметр больше наружного диаметра рабочего колеса и надвинут на него, причем рабочее колесо всасывает газы всей своей площадью, обеспечивая увеличение производительности вентилятора. б). Рабочие лопатки выполнены в виде радиально установленных пластин равной по всей длине и одинаковой со ступицей высоты, чем обеспечивается максимально возможная площадь рабочих лопаток, максимально возможное сцепление их с потоком газов и увеличение производительности вентилятора. Принятая форма рабочих лопаток в сочетании с их радиальной установкой исключает изгибающие моменты на рабочем колесе, повышает его устойчивость при высоких температурах и больших числа х оборотов. в). Кольцевой наконечник на всасывающем патрубке образует с нижней плоскостью корпуса диффузор, защищает от сжатия поток газа, сходящего с рабочего колеса, от поперечных потоков газа в улитке, частично преобразует кинетическую энергию потока в статическое давление, повышает КПД улитки и производительность вентилятора. Особым свойством заявляемого центробежного вентилятора является обладание различными характеристиками при перемещении всасывающего патрубка с кольцевым наконечником по оси рабочего колеса, причем вентилятор становится более или менее высоконапорным. Это свойство, отсутствующее у прототипа, позволяет простым перемещением всасывающего патрубка изменять и устанавливать желаемую характеристику вентилятора с учетом гидравлического сопротивления внешних сетей и плотности транспортируемых газов. Другим характерным свойством заявляемого центробежного вентилятора является практически бесшумная работа при малых значениях зазора между кольцевым наконечником всасывающего патрубка и нижней плоскостью корпуса.
