Гайка

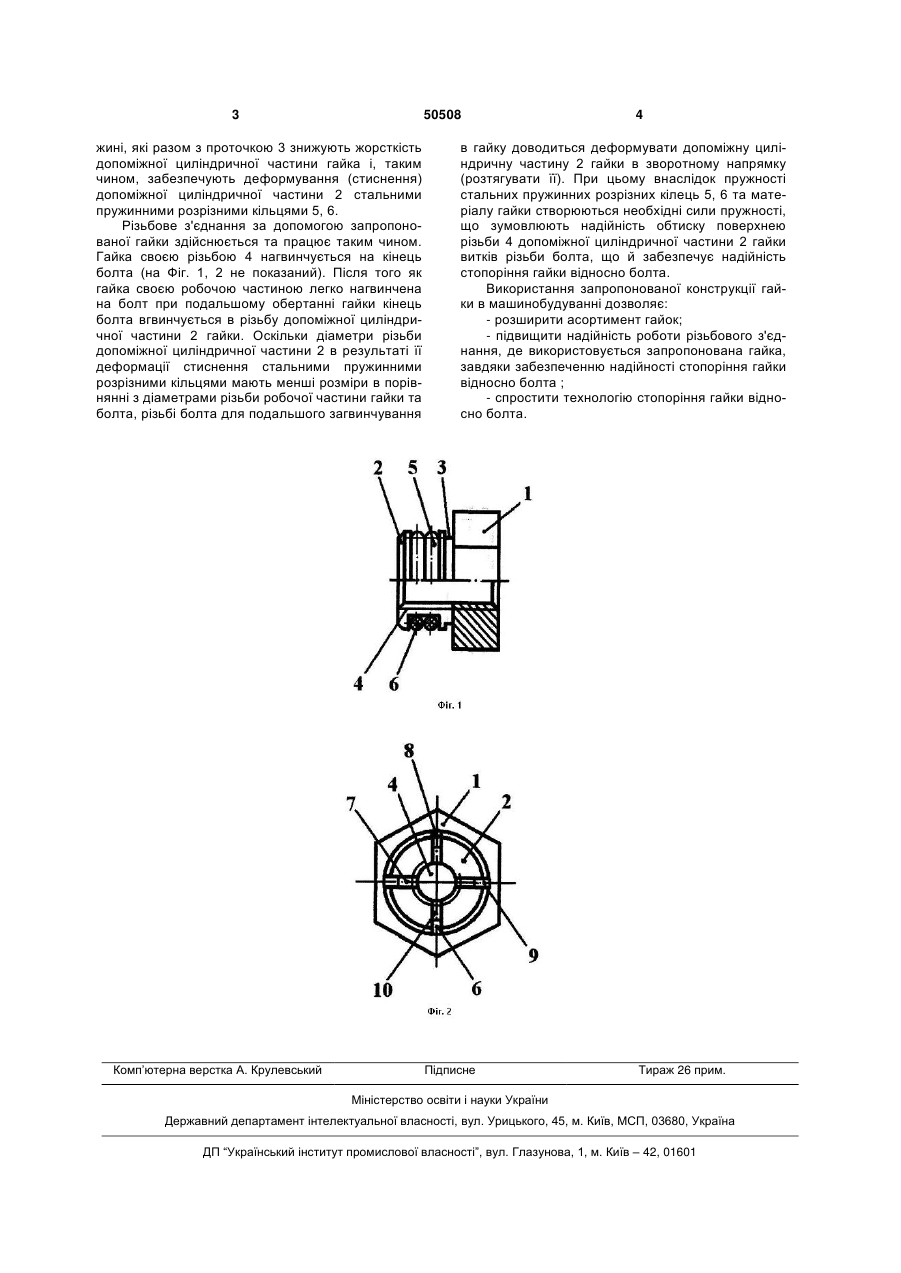

Гайка, що містить робочу, переважно шестигранної форми, та допоміжну циліндричну частини, розташовані одна над іншою співвісно, всередині яких виконана різьба, яка відрізняється тим, що додатково містить щонайменше два стальні пружинні розрізні кільця, допоміжна циліндрична частина має щонайменше чотири радіальні пази, рівномірно розташовані по всій її довжині, та охоплена стальними розрізними кільцями. (19) (21) u200913494 (22) 24.12.2009 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 50508 жині, які разом з проточкою 3 знижують жорсткість допоміжної циліндричної частини гайка і, таким чином, забезпечують деформування (стиснення) допоміжної циліндричної частини 2 стальними пружинними розрізними кільцями 5, 6. Різьбове з'єднання за допомогою запропонованої гайки здійснюється та працює таким чином. Гайка своєю різьбою 4 нагвинчується на кінець болта (на Фіг. 1, 2 не показаний). Після того як гайка своєю робочою частиною легко нагвинчена на болт при подальшому обертанні гайки кінець болта вгвинчується в різьбу допоміжної циліндричної частини 2 гайки. Оскільки діаметри різьби допоміжної циліндричної частини 2 в результаті її деформації стиснення стальними пружинними розрізними кільцями мають менші розміри в порівнянні з діаметрами різьби робочої частини гайки та болта, різьбі болта для подальшого загвинчування Комп’ютерна верстка А. Крулевський 4 в гайку доводиться деформувати допоміжну циліндричну частину 2 гайки в зворотному напрямку (розтягувати її). При цьому внаслідок пружності стальних пружинних розрізних кілець 5, 6 та матеріалу гайки створюються необхідні сили пружності, що зумовлюють надійність обтиску поверхнею різьби 4 допоміжної циліндричної частини 2 гайки витків різьби болта, що й забезпечує надійність стопоріння гайки відносно болта. Використання запропонованої конструкції гайки в машинобудуванні дозволяє: - розширити асортимент гайок; - підвищити надійність роботи різьбового з'єднання, де використовується запропонована гайка, завдяки забезпеченню надійності стопоріння гайки відносно болта ; - спростити технологію стопоріння гайки відносно болта. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
