Гайка

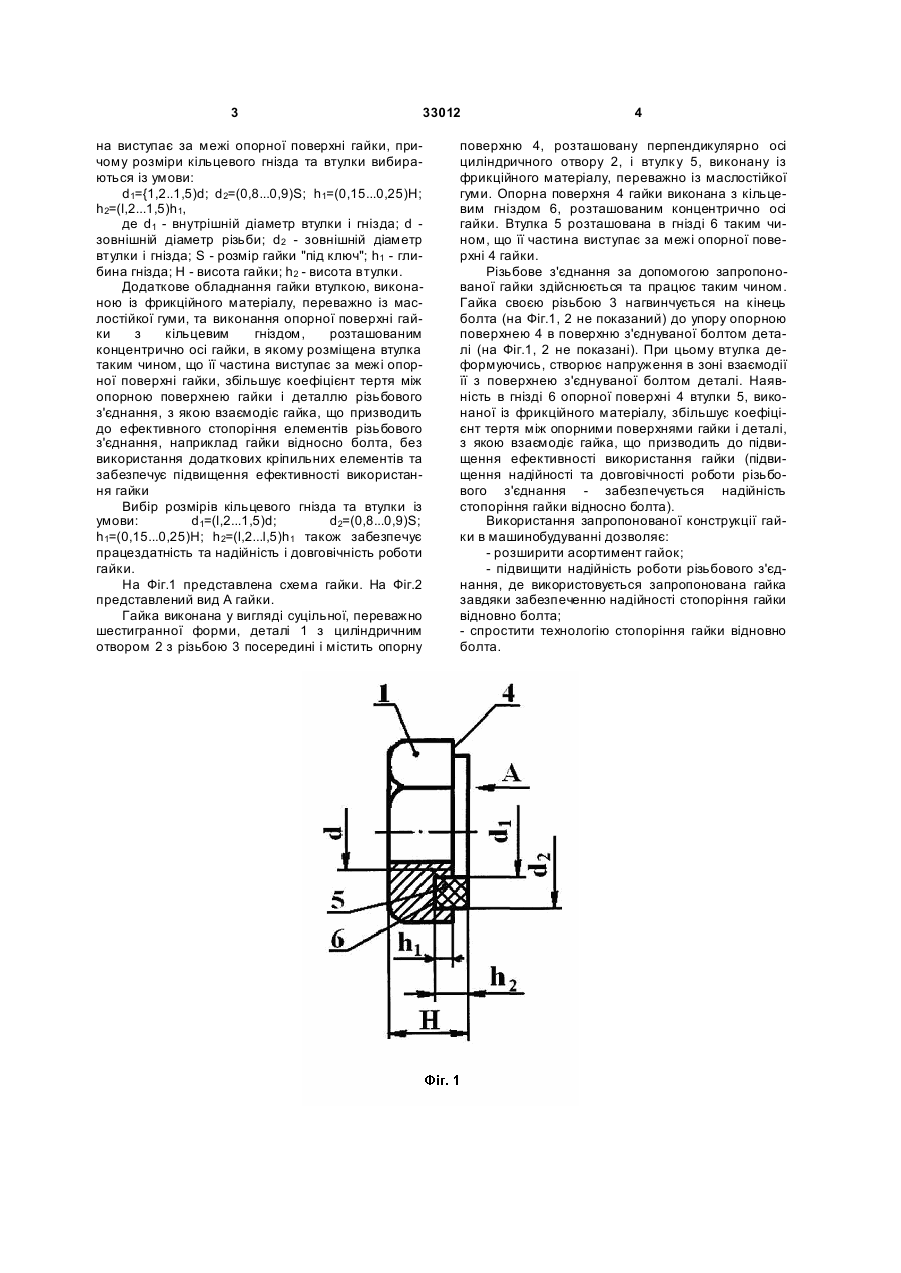

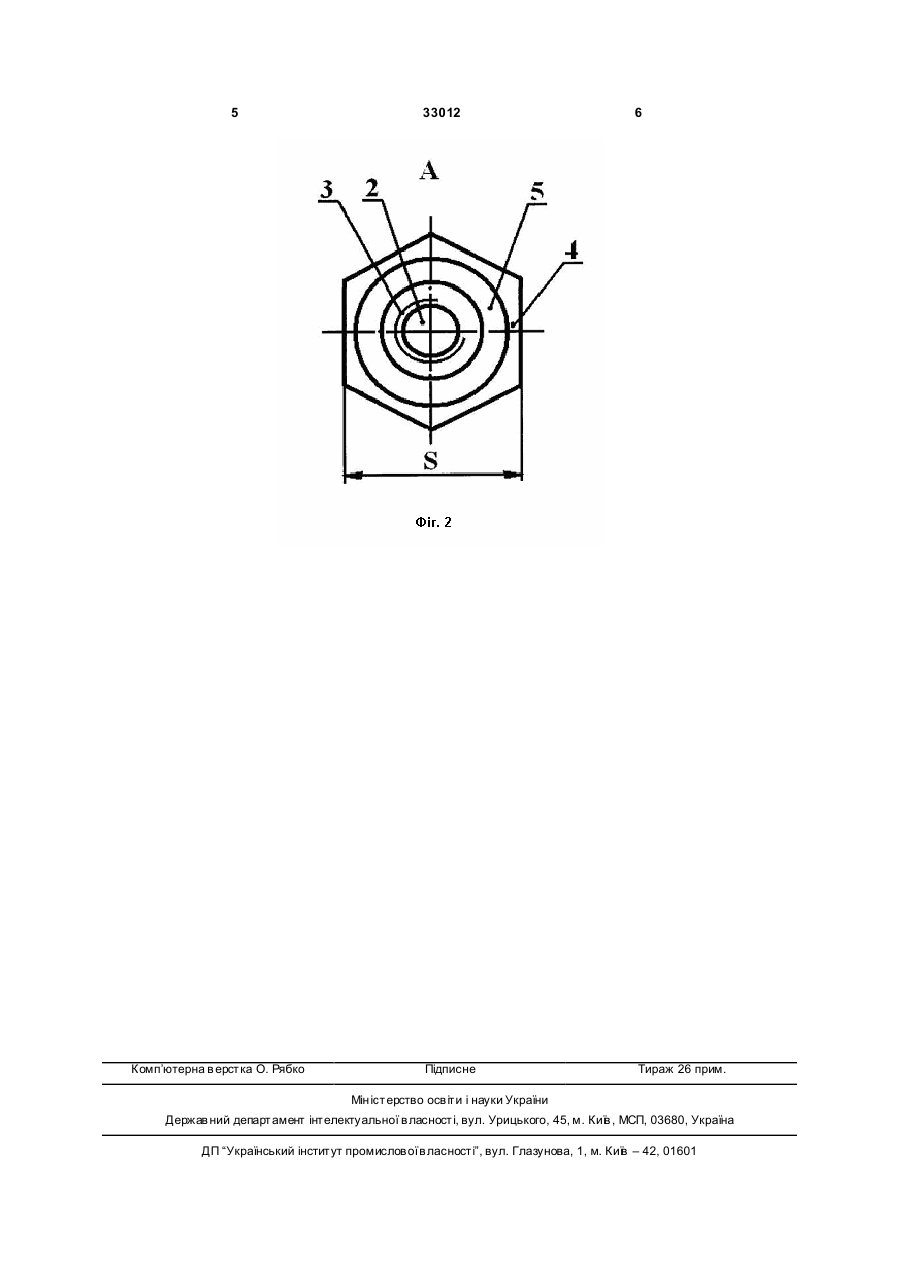

1. Гайка, виконана переважно шестигранної форми, що містить циліндричний отвір з різьбою всередині та опорну поверхню, розташовану перпендикулярно осі циліндричного отвору, яка відрізняється тим, що додатково містить втулк у, виконану із фрикційного матеріалу, переважно із маслостійкої гуми, а опорна поверхня гайки вико 3 33012 на виступає за межі опорної поверхні гайки, причому розміри кільцевого гнізда та втулки вибираються із умови: d1={1,2..1,5)d; d 2=(0,8...0,9)S; h 1=(0,15...0,25)H; h2=(l,2...1,5)h 1, де d1 - внутрішній діаметр втулки і гнізда; d зовнішній діаметр різьби; d2 - зовнішній діаметр втулки і гнізда; S - розмір гайки "під ключ"; h1 - глибина гнізда; Н - висота гайки; h2 - висота втулки. Додаткове обладнання гайки втулкою, виконаною із фрикційного матеріалу, переважно із маслостійкої гуми, та виконання опорної поверхні гайки з кільцевим гніздом, розташованим концентрично осі гайки, в якому розміщена втулка таким чином, що її частина виступає за межі опорної поверхні гайки, збільшує коефіцієнт тертя між опорною поверхнею гайки і деталлю різьбового з'єднання, з якою взаємодіє гайка, що призводить до ефективного стопоріння елементів різьбового з'єднання, наприклад гайки відносно болта, без використання додаткових кріпильних елементів та забезпечує підвищення ефективності використання гайки Вибір розмірів кільцевого гнізда та втулки із умови: d1=(l,2...1,5)d; d2=(0,8...0,9)S; h1=(0,15...0,25)H; h 2=(l,2...l,5)h 1 також забезпечує працездатність та надійність і довговічність роботи гайки. На Фіг.1 представлена схема гайки. На Фіг.2 представлений вид А гайки. Гайка виконана у вигляді суцільної, переважно шестигранної форми, деталі 1 з циліндричним отвором 2 з різьбою 3 посередині і містить опорну 4 поверхню 4, розташовану перпендикулярно осі циліндричного отвору 2, і втулк у 5, виконану із фрикційного матеріалу, переважно із маслостійкої гуми. Опорна поверхня 4 гайки виконана з кільцевим гніздом 6, розташованим концентрично осі гайки. Втулка 5 розташована в гнізді 6 таким чином, що її частина виступає за межі опорної поверхні 4 гайки. Різьбове з'єднання за допомогою запропонованої гайки здійснюється та працює таким чином. Гайка своєю різьбою 3 нагвинчується на кінець болта (на Фіг.1, 2 не показаний) до упору опорною поверхнею 4 в поверхню з'єднуваної болтом деталі (на Фіг.1, 2 не показані). При цьому втулка деформуючись, створює напруження в зоні взаємодії її з поверхнею з'єднуваної болтом деталі. Наявність в гнізді 6 опорної поверхні 4 втулки 5, виконаної із фрикційного матеріалу, збільшує коефіцієнт тертя між опорними поверхнями гайки і деталі, з якою взаємодіє гайка, що призводить до підвищення ефективності використання гайки (підвищення надійності та довговічності роботи різьбового з'єднання - забезпечується надійність стопоріння гайки відносно болта). Використання запропонованої конструкції гайки в машинобудуванні дозволяє: - розширити асортимент гайок; - підвищити надійність роботи різьбового з'єднання, де використовується запропонована гайка завдяки забезпеченню надійності стопоріння гайки відновно болта; - спростити технологію стопоріння гайки відновно болта. 5 Комп’ютерна в ерстка О. Рябко 33012 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
