Ланцюговий редуктор
Номер патенту: 50509
Опубліковано: 10.06.2010
Формула / Реферат
Ланцюговий редуктор, що містить ведучу і ведену зірочки, кожна з яких має зубчастий вінець, та роликовий ланцюг, що їх охоплює, який відрізняється тим, що ведена зірочка додатково обладнана другим зубчастим вінцем, а роликовий ланцюг виконаний трирядним.
Текст

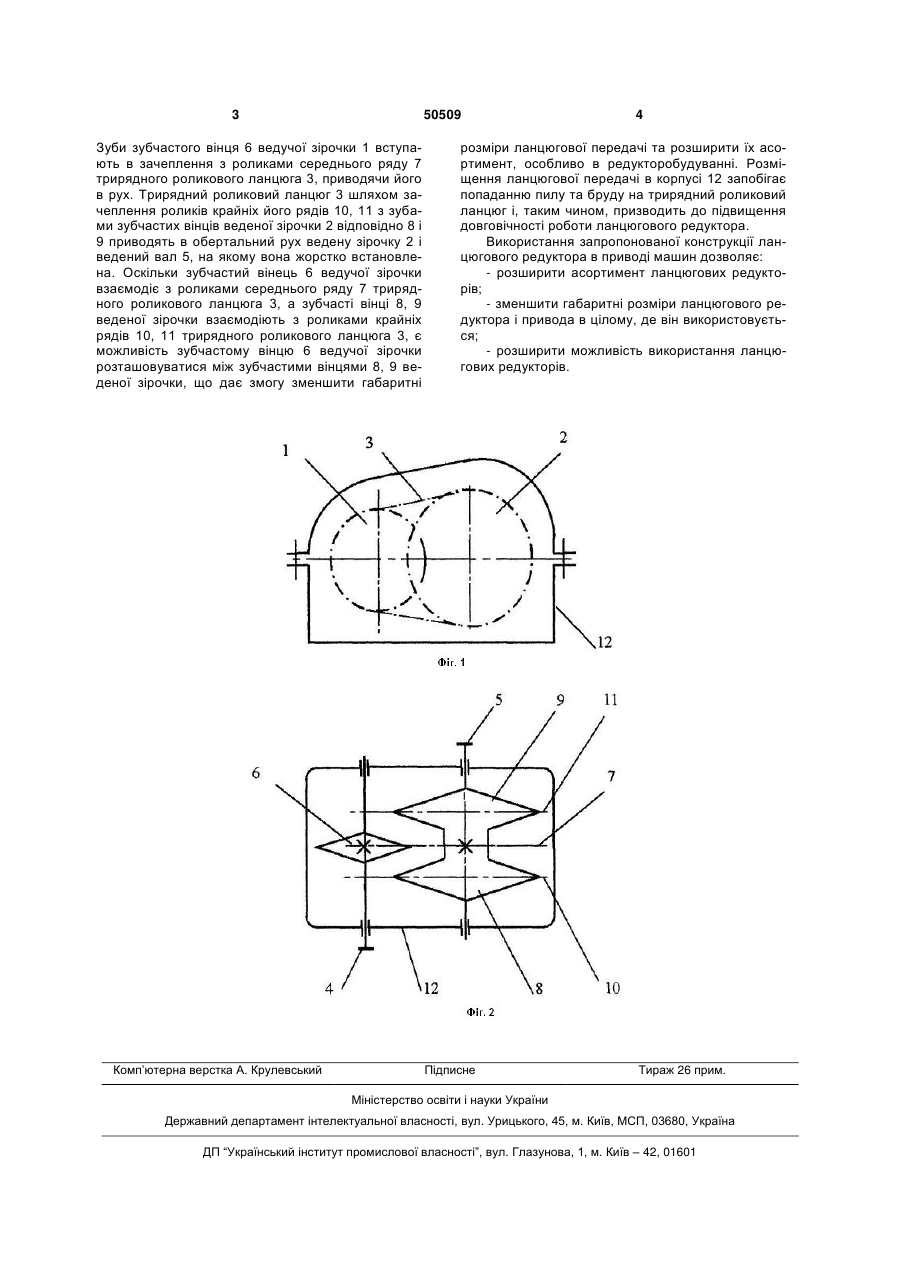

Ланцюговий редуктор, що містить ведучу і ведену зірочки, кожна з яких має зубчастий вінець, та роликовий ланцюг, що їх охоплює, який відрізняється тим, що ведена зірочка додатково обладнана другим зубчастим вінцем, а роликовий ланцюг виконаний трирядним. (19) (21) u200913495 (22) 24.12.2009 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, ТАРАСЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 50509 Зуби зубчастого вінця 6 ведучої зірочки 1 вступають в зачеплення з роликами середнього ряду 7 трирядного роликового ланцюга 3, приводячи його в рух. Трирядний роликовий ланцюг 3 шляхом зачеплення роликів крайніх його рядів 10, 11 з зубами зубчастих вінців веденої зірочки 2 відповідно 8 і 9 приводять в обертальний рух ведену зірочку 2 і ведений вал 5, на якому вона жорстко встановлена. Оскільки зубчастий вінець 6 ведучої зірочки взаємодіє з роликами середнього ряду 7 трирядного роликового ланцюга 3, а зубчасті вінці 8, 9 веденої зірочки взаємодіють з роликами крайніх рядів 10, 11 трирядного роликового ланцюга 3, є можливість зубчастому вінцю 6 ведучої зірочки розташовуватися між зубчастими вінцями 8, 9 веденої зірочки, що дає змогу зменшити габаритні Комп’ютерна верстка А. Крулевський 4 розміри ланцюгової передачі та розширити їх асортимент, особливо в редукторобудуванні. Розміщення ланцюгової передачі в корпусі 12 запобігає попаданню пилу та бруду на трирядний роликовий ланцюг і, таким чином, призводить до підвищення довговічності роботи ланцюгового редуктора. Використання запропонованої конструкції ланцюгового редуктора в приводі машин дозволяє: - розширити асортимент ланцюгових редукторів; - зменшити габаритні розміри ланцюгового редуктора і привода в цілому, де він використовується; - розширити можливість використання ланцюгових редукторів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюChain reducing gear
Автори англійськоюPipa Borys Fedorovych, Tarasenko Anatolii Ivanovych
Назва патенту російськоюЦепной редуктор
Автори російськоюПипа Борис Федорович, Тарасенко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/02
Мітки: редуктор, ланцюговий
