Регулятор параметрів повітряних систем

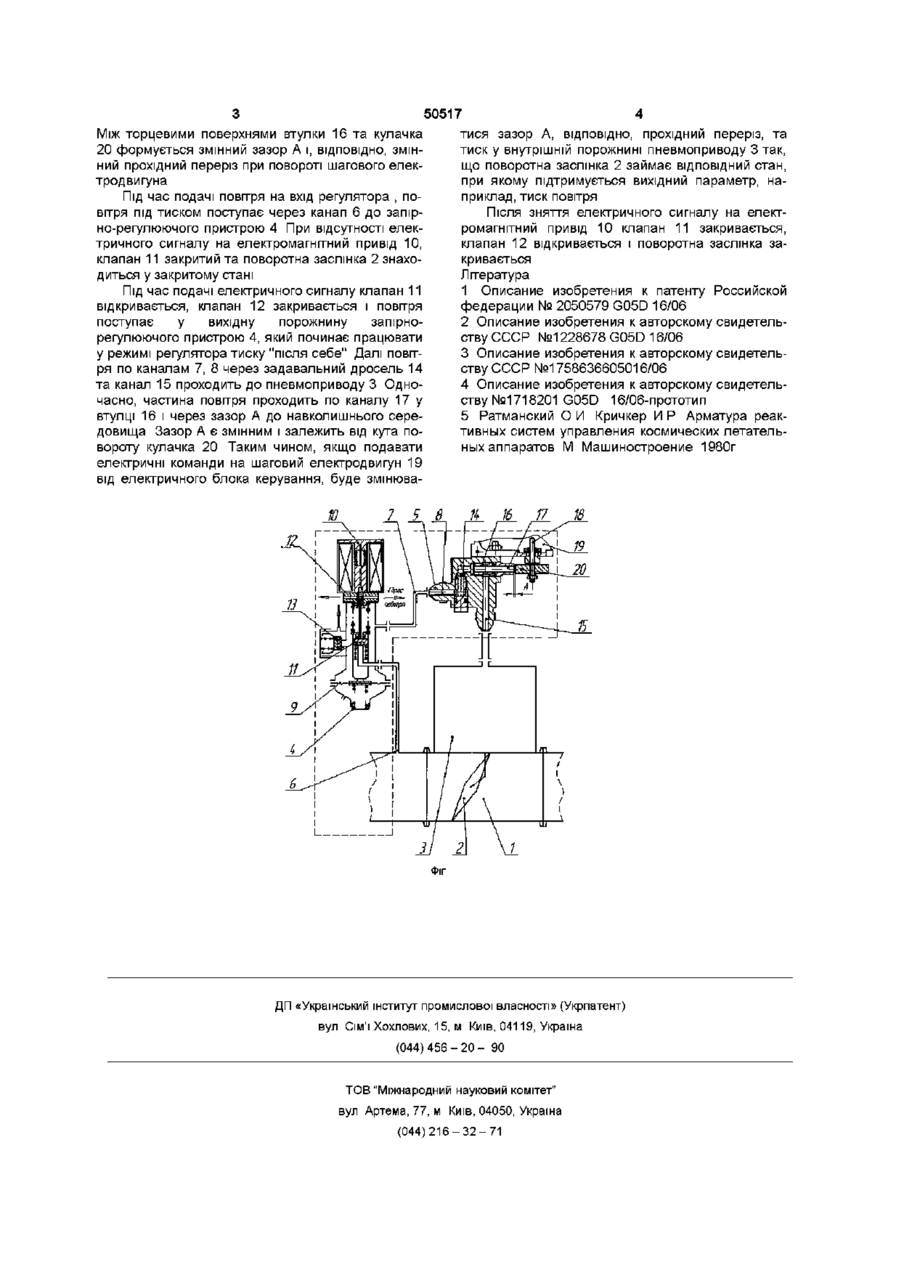

Регулятор параметрів повітряних систем, який містить розміщену у корпусі регулювальну поворотну заслінку з пневматичним приводом, що взаємодіє з запірно-регулювальним приладом та командним регулятором з дроселем змінного прохідного перерізу з приводом, який відрізняється тим, що командний регулятор має кулачок спеціального профілю, який знаходиться на валу крокового електродвигуна, торцева поверхня кулачка і торцева поверхня втулки, встановленої в корпусі командного регулятора, з можливістю регулювання, формують змінний прохідний переріз при повороті крокового електродвигуна Винахід стосується приладів та агрегатів автоматики і може бути використаний у повітряних системах різних галузей техніки ВІДОМІ регулятори повітряних систем, які містять розміщену у корпусі регулюючу поворотну заслінку з пневматичним приводом, що взаємодіє з запірно-регулюючим пристроєм та командним регулятором, який формує керуючий тиск для пневматичного приводу [1], [2], [3], [4] Найбільш близьким технічним рішенням до винаходу є "Устройство для регулирования давления газа" [4], яке містить дросель змінного прохідного переріза з приводом Основним недоліком цієї конструкції є складність та неможливість її використання для регулювання параметрів повітряних систем з виконавчим механізмом типу "поворотна заслінка" по заданому закону Мета винаходу - розширення області застосування та підвищення точності регулювання Технічна задача, на вирішення якої направлений винахід полягає в створенні регулятора з розширеними функціональними можливостями, зокрема регулятора з виконавчим механізмом типу "поворотна заслінка" з пневматичним приводом та командним регулятором , що забезпечує заданий закон регулювання Суть винаходу полягає в тому, що регулятор параметрів повітряних систем містить командний регулятор, який має кулачок спеціального профілю, який знаходиться на валу шагового електродвигуна, торцева поверхня кулачка і торцева поверхня втулки, встановленої в корпусі командного регулятора з можливістю регулювання, формують змінний переріз при повороті шагового двигуна Спеціальний профіль кулачка забезпечує заданий закон регулювання ВІДМІННИМИ ВІД прототипу суттєвими ознаками є використання втулки і кулачка спеціального профілю, які формують змінний прохідний переріз, шагового двигуна для повороту кулачка та можливість регулювання втулки для настроювання початкового прохідного переріза На фігурі показана конструктивна схема регулятора параметрів повітряних систем Агрегат має встановлену у корпусі 1 регулюючу поворотну заслінку 2 з пневматичним приводом 3 Керування пневматичним приводом 3 здійснюється при допомозі запірно-регулюючого пристрою 4, та командного регулятора 5 Вхідний канал 6 запірнорегулюючого пристрою з'єднано з вихідним каналом 8 командного регулятора Запірнорегулюючий пристрій має чутливий елемент - еластичну мембрану 9, електромагнітний привід 10, який взаємодіє з клапаном 11, та клапан 12, що з'єднує внутрішню порожнину запірнорегулюючого пристрою з навколишнім середовищем У внутрішній порожнині запірно-регулюючого пристрою встановлено запобіжний клапан 13 У корпусі командного регулятора 5 встановлено задавальний дросель 14, а у вихідному каналі 15, з'єднаному з внутрішньою порожниною пневмоприводу 3, встановлену на різьбі втулку 16 з каналом 17 На валу 18 шагового електродвигуна 19 встановлено кулачок спеціального профілю 20 ю о ю 50517 тися зазор А, ВІДПОВІДНО, прохідний переріз, та 20 формується змінний зазор А і, ВІДПОВІДНО, ЗМІНтиск у внутрішній порожнині пневмоприводу 3 так, НИЙ прохідний переріз при повороті шагового елекщо поворотна заслінка 2 займає ВІДПОВІДНИЙ стан, тродвигуна при якому підтримується вихідний параметр, наприклад, тиск повітря Під час подачі повітря на вхід регулятора , повітря під тиском поступає через канап 6 до запірПісля ЗНЯТТЯ електричного сигналу на електно-регулюючого пристрою 4 При відсутності елекромагнітний привід 10 клапан 11 закривається, тричного сигналу на електромагнітний привід 10, клапан 12 відкривається і поворотна заслінка заклапан 11 закритий та поворотна заслінка 2 знахокривається диться у закритому стані Література Під час подачі електричного сигналу клапан 11 1 Описание изобретения к патенту Российской відкривається, клапан 12 закривається і повітря федерации № 2050579 G05D 16/06 поступає у вихідну порожнину запірно2 Описание изобретения к авторскому свидетельрегулюючого пристрою 4, який починає працювати ству СССР №1228678 G05D 16/06 у режимі регулятора тиску "після себе" Далі повіт3 Описание изобретения к авторскому свидетельря по каналам 7, 8 через задавальний дросель 14 ству СССР №1758636605016/06 та канал 15 проходить до пневмоприводу 3 Одно4 Описание изобретения к авторскому свидетельчасно, частина повітря проходить по каналу 17 у ству №1718201 G05D 16/06-прототип втулці 16 і через зазор А до навколишнього сере5 Ратманский О И Кричкер И Р Арматура реакдовища Зазор А є змінним і залежить від кута потивных систем управления космических летательвороту кулачка 20 Таким чином, якщо подавати ных аппаратов М Машиностроение 1980г електричні команди на шаговий електродвигун 19 від електричного блока керування, буде змінюваМіж торцевими поверхнями втулки 16 та кулачка 12 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
