Прямоструминний пиловловлювач
Формула / Реферат
Прямоструминний пиловловлювач, який містить корпус, вхідний патрубок, патрубок відведення чистого газу, пиловипускний патрубок, циліндричний вихровий віддільник, розташований коаксіально до корпусу, гвинтовий завихрювач, жорстко закріплений у порожнині вихрового віддільника, наскрізний щілинний отвір у циліндричній поверхні вихрового віддільника, виконаний за напрямком зовнішньої кромки крайнього витка гвинтового завихрювача, який відрізняється тим, що вихровий віддільник виготовлений з пружного матеріалу, з верхнього краю він закріплюється гайкою.
Текст

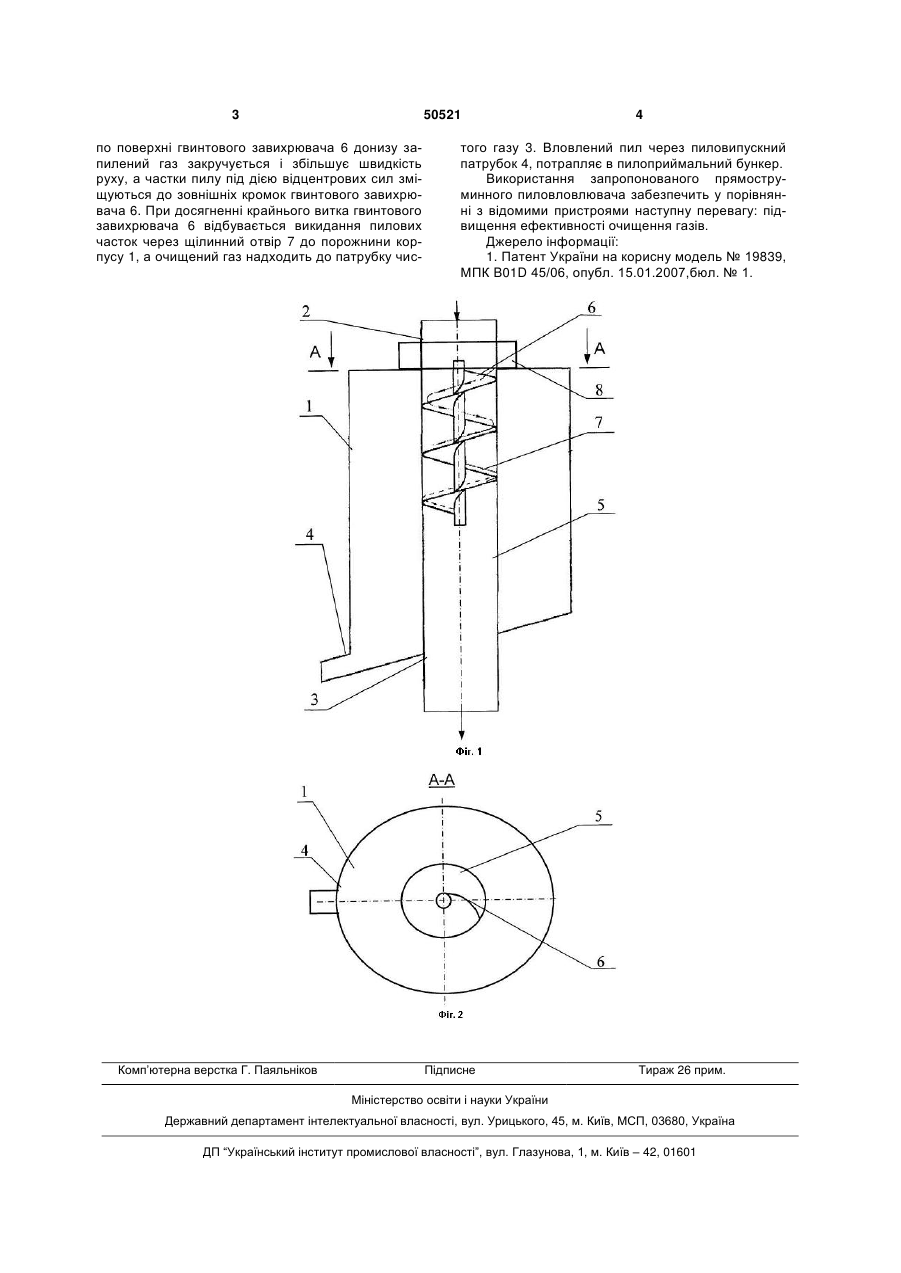

Прямоструминний пиловловлювач, який містить корпус, вхідний патрубок, патрубок відведення чистого газу, пиловипускний патрубок, цилінд 3 50521 по поверхні гвинтового завихрювача 6 донизу запилений газ закручується і збільшує швидкість руху, а частки пилу під дією відцентрових сил зміщуються до зовнішніх кромок гвинтового завихрювача 6. При досягненні крайнього витка гвинтового завихрювача 6 відбувається викидання пилових часток через щілинний отвір 7 до порожнини корпусу 1, а очищений газ надходить до патрубку чис Комп’ютерна верстка Г. Паяльніков 4 того газу 3. Вловлений пил через пиловипускний патрубок 4, потрапляє в пилоприймальний бункер. Використання запропонованого прямоструминного пиловловлювача забезпечить у порівнянні з відомими пристроями наступну перевагу: підвищення ефективності очищення газів. Джерело інформації: 1. Патент України на корисну модель № 19839, МПК B01D 45/06, опубл. 15.01.2007,бюл. № 1. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDirect-flow dust collector
Автори англійськоюDmytrienko Dmytro Volodymyrovych
Назва патенту російськоюПрямоточный пылеуловитель
Автори російськоюДмитриенко Дмитрий Владимирович
МПК / Мітки
МПК: B01D 45/06
Мітки: прямоструминний, пиловловлювач
