Прямоструминний пиловловлювач
Номер патенту: 19839
Опубліковано: 15.01.2007
Автори: Шаповалов Віктор Анатолійович, Коновалюк Вікторія Анатоліївна, Немченко Анатолій Андрійович, Харченко Олександр Анатолійович, Лапшин Олександр Єгорович
Формула / Реферат
Прямоструминний пиловловлювач, що містить корпус, вхідний патрубок, патрубок чистого повітря, пиловипускний патрубок, який відрізняється тим, що він обладнаний вихровим віддільником, який розташований коаксіально до корпусу співвісно з вхідним патрубком та патрубком чистого повітря, і має наскрізний щілинний отвір, виконаний за напрямком зовнішньої кромки крайнього витка гвинтового завихрювача, при цьому гвинтовий завихрювач жорстко закріплений в порожнині вихрового віддільника.
Текст

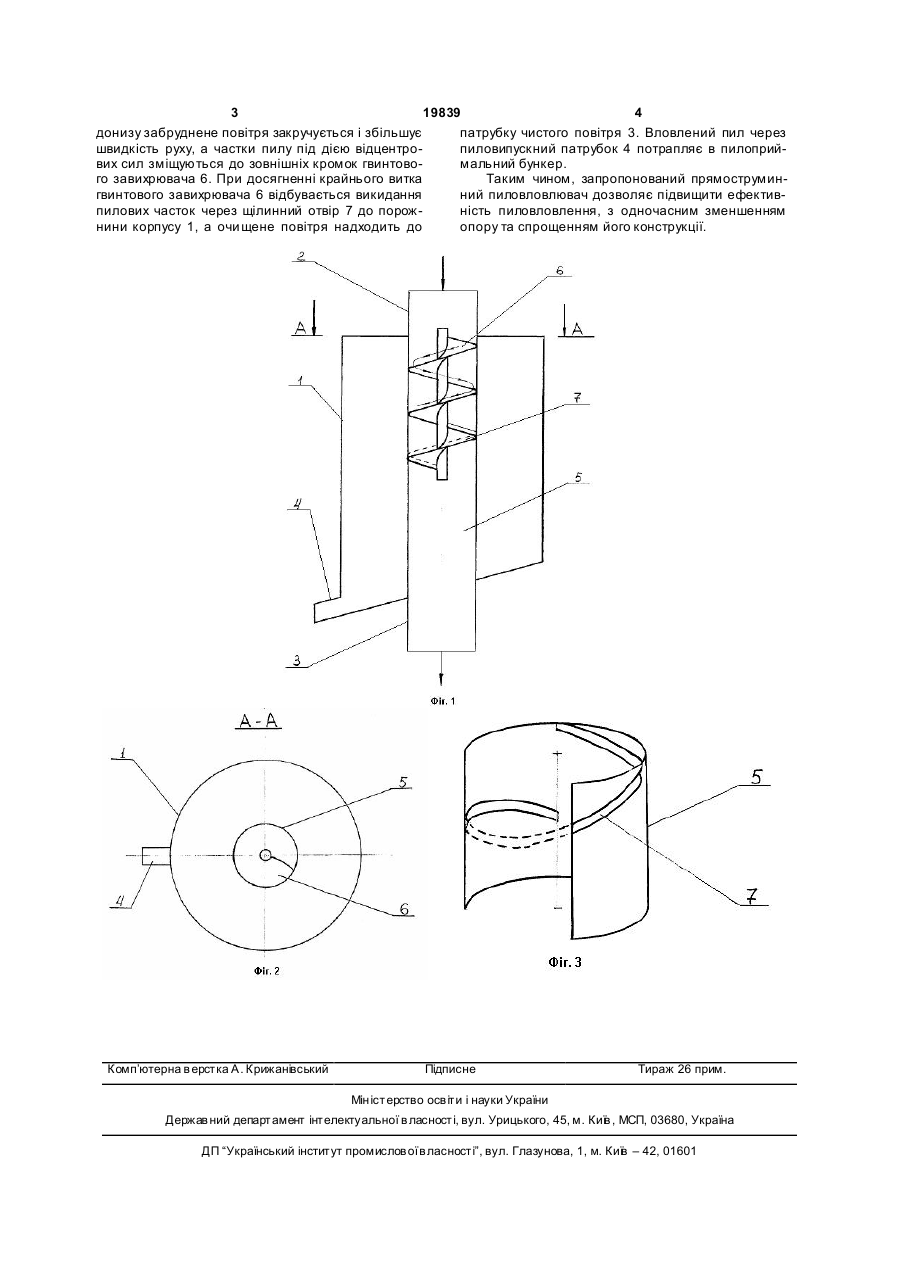

Прямоструминний пиловловлювач, що містить корпус, вхідний патрубок, патрубок чистого повіт 3 19839 4 донизу забруднене повітря закручується і збільшує патрубку чистого повітря 3. Вловлений пил через швидкість руху, а частки пилу під дією відцентропиловипускний патрубок 4 потрапляє в пилоприйвих сил зміщуються до зовнішніх кромок гвинтовомальний бункер. го завихрювача 6. При досягненні крайнього витка Таким чином, запропонований прямострумингвинтового завихрювача 6 відбувається викидання ний пиловловлювач дозволяє підвищити ефективпилових часток через щілинний отвір 7 до порожність пиловловлення, з одночасним зменшенням нини корпусу 1, а очи щене повітря надходить до опору та спрощенням його конструкції. Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDirect-flow dust catcher
Автори англійськоюLapshyn Oleksandr Yehorovych, Shapovalov Viktor Anatoliovych, Nemchenko Anatolii Andriiovych, Konovaliuk Viktoria Anatoliivna
Назва патенту російськоюПрямоточный пылеуловитель
Автори російськоюЛапшин Александр Егорович, Шаповалов Виктор Анатольевич, Немченко Анатолий Андреевич, Коновалюк Виктория Анатольевна
МПК / Мітки
МПК: B01D 45/06
Мітки: пиловловлювач, прямоструминний
