Вихровий пиловловлювач

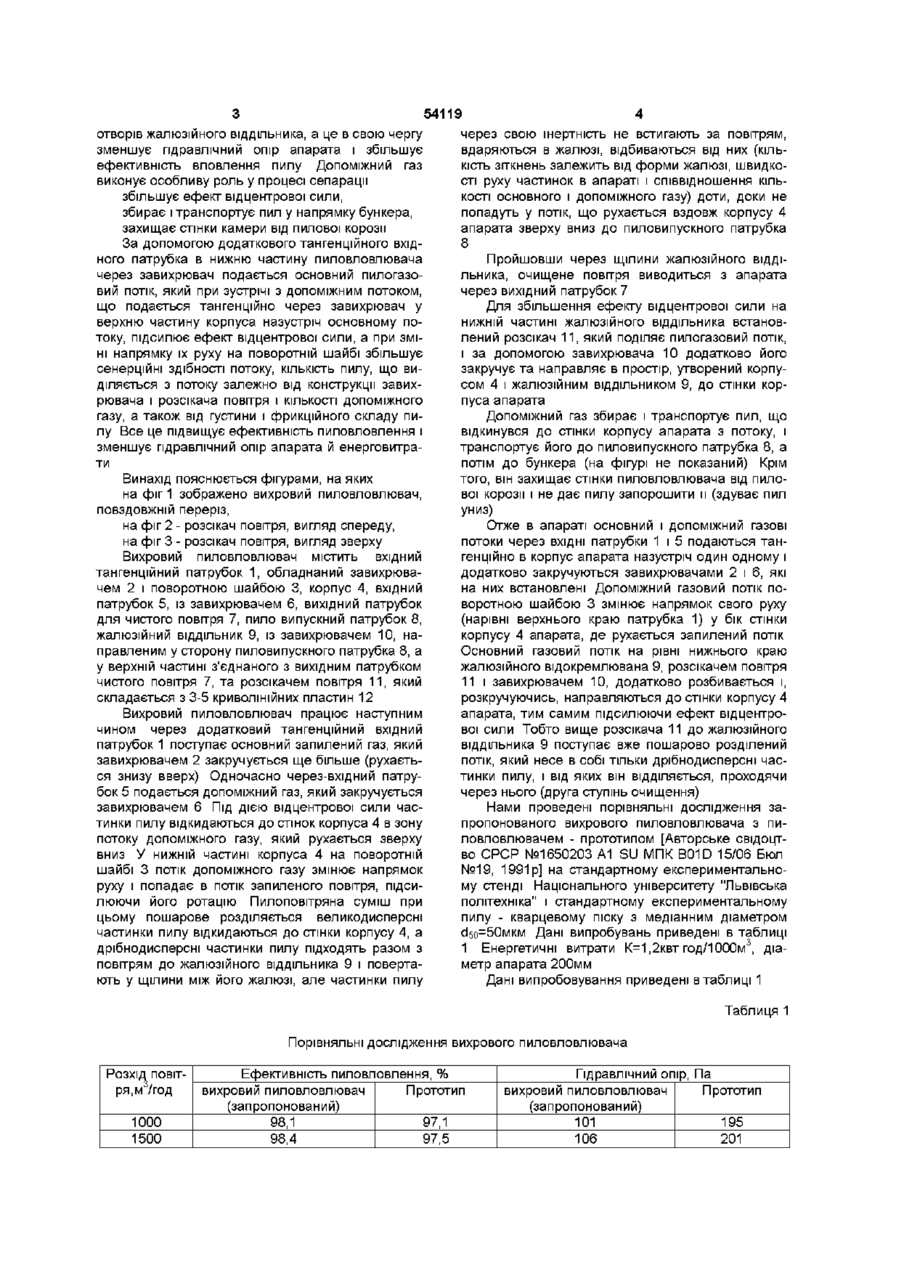

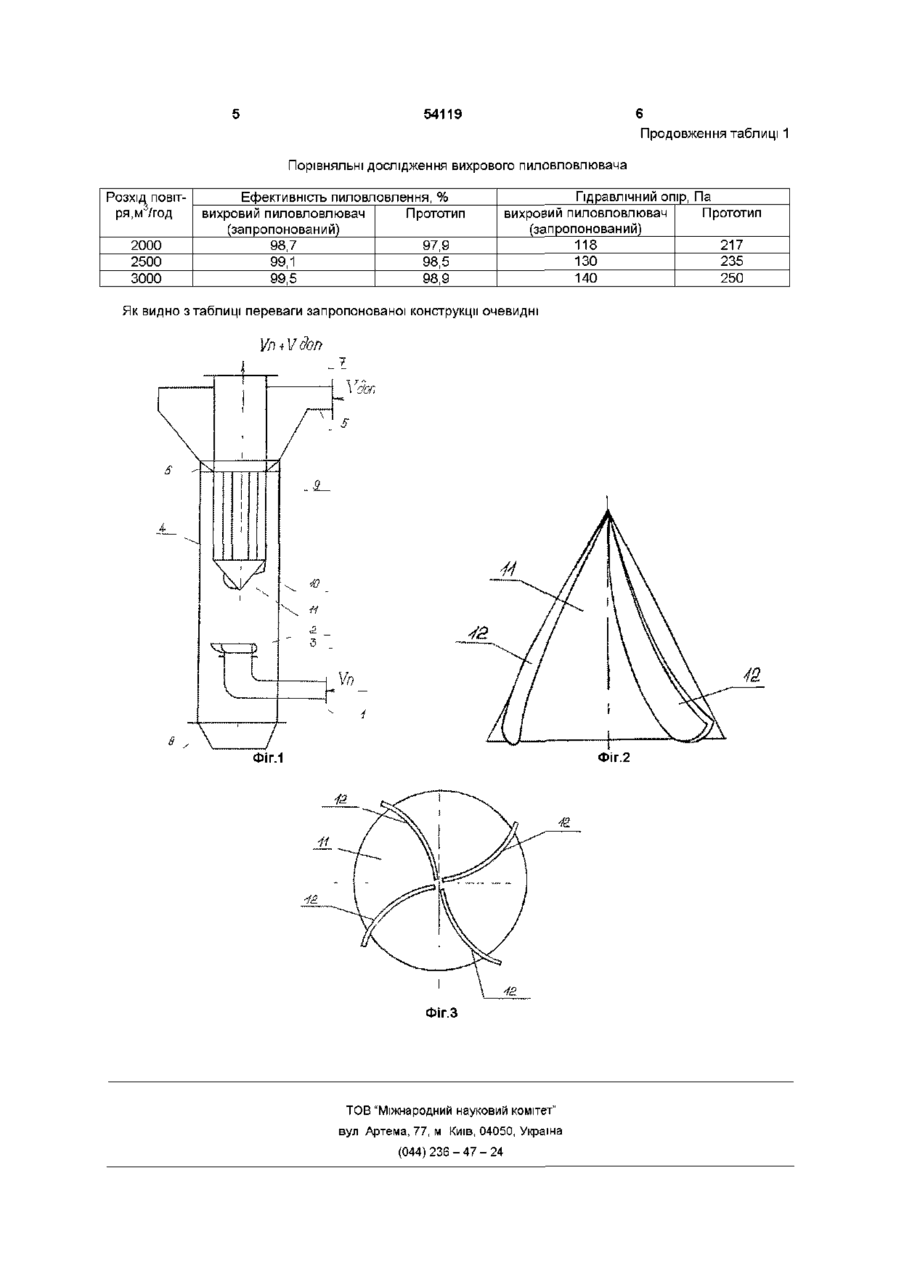

1 Вихровий пиловловлювач, що містить циліндрично-конічний корпус з вхідним, вихідним, пиловипускним патрубками та жалюзійним ВІДДІЛЬНИКОМ, який відрізняється тим, що він до Винахід застосовується для відокремлення дисперсних частинок від газів або парів з використанням гравітаційних, інерційних або відцентрових сил і може бути використаний в будь-якій галузі виробництва Відомий пиловловлювач, [Авторське свідоцтво СРСР №1650203 А1 SU МПК Bid 45/06 Бюл №19, 1991 р ], що містить циліндрично-конічний корпус, з вхідним, вихідним пиловипускним патрубками, жалюзійним відокремлювачем, який виконаний з повздовжніми жалюзі, випуклість яких повернена до осі корпусу, а передній край кожної жалюзі розташований по дотичній до кола, на якому ці жалюзі розташовані У цьому пиловловлювачі відбувається 3 ступені очистки під дією сил інерції при проходженні через ВІДДІЛЬНИК, під дією відцентрових сил у середині корпусу апарата після виходу з віддільника, під дією сил інерції при повороті повітряного потоку з вихідного патрубка повітря Проте, відомий апарат не придатний для високоефективного очищення від великодисперсних і зволожених частинок пилу через можливість забивання отворів жалюзійного віддільника, що зменшує ефект дії відцентрових сил і збільшує можливість корозії стінок апарата, що в кінцевому результаті - збільшує гідравлічний опір апарата і зменшує ефективність пиловловлення В основу винаходу поставлене завдання створити вихровий пиловловлювач, в якому нове виконання вхідного патрубка і вдосконалення жалюзійного віддільника введенням нових елементів датково обладнаний розташованим у нижній частині корпуса тангенційним вхідним патрубком із завихрювачем, направленим у бік вихідного патрубка, а на нижній стороні завихрювача встановлена поворотна шайба 2 Вихровий пиловловлювач за п 1, який відрізняється тим, що жалюзійний ВІДДІЛЬНИК додатково обладнаний розсікачем повітря, встановленим на нижній його частині, з вершиною, направленою у напрямку до пиловипускного патрубка, із зовнішнього боку якого розміщений завихрювач забезпечило б зниження корозії стінок апарата, запобігання забивання отворів жалюзійного віддільника, що дозволить зменшити гідравлічний опір апарата і збільшити ефективність вловлення пилу Поставлене завдання вирішується тим, що пиловловлювач, що містить циліндрично-конічний корпус, з вхідним, вихідним, пиловипускним патрубками та жалюзійним ВІДДІЛЬНИКОМ, ЗГІДНО З вина ходом, додатково обладнаний розташованим у нижній частині корпуса тангенційним вхідним патрубком із завихрювачем, направленим у сторону вихідного патрубка, а на нижній стороні завихрювача встановлена поворотна шайба, а жалюзійний ВІДДІЛЬНИК додатково обладнаний розсікачем повітря, встановленим на нижній його частині, з вершиною, направленою у напрямку до пиловипускного патрубка, із зовнішньої сторони якого розташований завихрювач Оснащення вихрового пиловловлювача додатковим тангенційним вхідним патрубком, розташованим у нижній частині корпуса, дозволяє подати через нього основний запилений газовий потік, який ще більше закручується завихрювачем у напрямку вихідного патрубка (знизу вверх), а через вхідний патрубок на зустріч йому (зверху вниз) подати допоміжний газ, додатково закручений завихрювачем, а у нижній частині корпуса на поворотній шайбі змінити напрямок цього руху, щоб збільшити ефект динамічної дії двох потоків, ефект відценрової дії яких ще збільшується розсікачем повітря завихрювачем, якими оснащений жалюзійний ВІДДІЛЬНИК, і завдяки цьому знижується корозія стінок апарата, запобігається забивання о> ю 54119 отворів жалюзійного віддільника, а це в свою чергу зменшує гідравлічний опір апарата і збільшує ефективність вловлення пилу Допоміжний газ виконує особливу роль у процесі сепарації збільшує ефект відцентрової сили, збирає і транспортує пил у напрямку бункера, захищає стінки камери від пилової корозії За допомогою додаткового тангенційного вхідного патрубка в нижню частину пиловловлювача через завихрювач подається основний пилогазовий потік, який при зустрічі з допоміжним потоком, що подається тангенційно через завихрювач у верхню частину корпуса назустріч основному потоку, підсилює ефект відцентрової сили, а при ЗМІНІ напрямку їх руху на поворотній шайбі збільшує сенерційні здібності потоку, КІЛЬКІСТЬ пилу, що виділяється з потоку залежно від конструкції завихрювача і розсікача повітря і КІЛЬКОСТІ ДОПОМІЖНОГО газу, а також від густини і фрикційного складу пилу Все це підвищує ефективність пиловловлення і зменшує гідравлічний опір апарата й енерговитрати Винахід пояснюється фігурами, на яких на фіг 1 зображено вихровий пиловловлювач, повздовжній переріз, на фіг 2 - розсікач повітря, вигляд спереду, на фіг 3 - розсікач повітря, вигляд зверху Вихровий пиловловлювач містить вхідний тангенційний патрубок 1, обладнаний завихрювачем 2 і поворотною шайбою 3, корпус 4, вхідний патрубок 5, із завихрювачем 6, вихідний патрубок для чистого повітря 7, пило випускний патрубок 8, жалюзійний ВІДДІЛЬНИК 9, із завихрювачем 10, направленим у сторону пиловипускного патрубка 8, а у верхній частині з'єднаного з вихідним патрубком чистого повітря 7, та розсікачем повітря 11, який складається з 3-5 криволінійних пластин 12 Вихровий пиловловлювач працює наступним чином через додатковий тангенційний вхідний патрубок 1 поступає основний запилений газ, який завихрювачем 2 закручується ще більше (рухається знизу вверх) Одночасно через-вхідний патрубок 5 подається допоміжний газ, який закручується завихрювачем 6 Під дією відцентрової сили частинки пилу відкидаються до стінок корпуса 4 в зону потоку допоміжного газу, який рухається зверху вниз У нижній частині корпуса 4 на поворотній шайбі 3 потік допоміжного газу змінює напрямок руху і попадає в потік запиленого повітря, підсилюючи його ротацію Пилоповітряна суміш при цьому пошарове розділяється великодисперсні частинки пилу відкидаються до стінки корпусу 4, а дрібнодисперсні частинки пилу підходять разом з повітрям до жалюзійного віддільника 9 і повертають у щілини між його жалюзі, але частинки пилу через свою інертність не встигають за повітрям, вдаряються в жалюзі, відбиваються від них (КІЛЬКІСТЬ зіткнень залежить від форми жалюзі, швидкості руху частинок в апараті і співвідношення КІЛЬКОСТІ основного і допоміжного газу) доти, доки не попадуть у потік, що рухається вздовж корпусу 4 апарата зверху вниз до пиловипускного патрубка 8 Пройшовши через щілини жалюзійного віддільника, очищене повітря виводиться з апарата через вихідний патрубок 7 Для збільшення ефекту відцентрової сили на нижній частині жалюзійного віддільника встановлений розсікач 11, який поділяє пилогазовий потік, і за допомогою завихрювача 10 додатково його закручує та направляє в простір, утворений корпусом 4 і жалюзійним ВІДДІЛЬНИКОМ 9, до стінки корпуса апарата Допоміжний газ збирає і транспортує пил, що відкинувся до стінки корпусу апарата з потоку, і транспортує його до пиловипускного патрубка 8, а потім до бункера (на фігурі не показаний) Крім того, він захищає стінки пиловловлювача від пилової корозії і не дає пилу запорошити и (здуває пил униз) Отже в апараті основний і допоміжний газові потоки через ВХІДНІ патрубки 1 і 5 подаються тангенційно в корпус апарата назустріч один одному і додатково закручуються завихрювачами 2 і 6, які на них встановлені Допоміжний газовий потік поворотною шайбою 3 змінює напрямок свого руху (нарівні верхнього краю патрубка 1) у бік стінки корпусу 4 апарата, де рухається запилений потік Основний газовий потік на рівні нижнього краю жалюзійного відокремлювана 9, розсікачем повітря 11 і завихрювачем 10, додатково розбивається і, розкручуючись, направляються до стінки корпусу 4 апарата, тим самим підсилюючи ефект відцентрової сили Тобто вище розсікача 11 до жалюзійного віддільника 9 поступає вже пошарово розділений потік, який несе в собі тільки дрібнодисперсні частинки пилу, і від яких він ВІДДІЛЯЄТЬСЯ, проходячи через нього (друга ступінь очищення) Нами проведені порівняльні дослідження запропонованого вихрового пиловловлювача з пиловловлювачем - прототипом [Авторське свідоцтво СРСР №1650203 А1 SU МПК B01D 15/06 Бюл №19, 1991 р] на стандартному експериментальному стенді Національного університету "Львівська політехніка" і стандартному експериментальному пилу - кварцевому піску з медіанним діаметром сІ5о-50мкм Дані випробувань приведені в таблиці 1 Енергетичні витрати К=1,2квт год/ЮООм3, діаметр апарата 200мм Дані випробовування приведені в таблиці 1 Таблиця 1 Порівняльні дослідження вихрового пиловловлювача Розхід повітря, М /год 1000 1500 Ефективність пиловловлення, % вихровий пиловловлювач Прототип (запропонований) 98,1 97,1 98,4 97,5 Гідравлічний опір, Па вихровий пиловловлювач Прототип (запропонований) 101 195 106 201 54119 Продовження таблиці 1 Порівняльні дослідження вихрового пиловловлювача Розхід повітря, М /год 2000 2500 3000 Гідравлічний опір, Па вихровий пиловловлювач Прототип (запропонований) 118 217 130 235 140 250 Ефективність пиловловлення, % вихровий пиловловлювач Прототип (запропонований) 98,7 97,9 99,1 98,5 99,5 98,9 Як видно з таблиці переваги запропонованої конструкції очевидні Уп + V доп 44 Фіг.2 ФІГ.1 Фіг.З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
