Паливна система зберігання та підготовки зрідженого природного газу
Номер патенту: 50594
Опубліковано: 10.06.2010
Формула / Реферат
Паливна система зберігання та підготовки зрідженого природного газу, яка має розташовані послідовно бункерувальний пристрій, приймальний кріогенний трубопровід, циліндричну кріогенну цистерну зберігання, винесений теплообмінний апарат-підігрівник, яка відрізняється тим, що в циліндричну кріогенну цистерну зберігання вбудований змійовиковий електричний випарник рідкої фази палива.
Текст

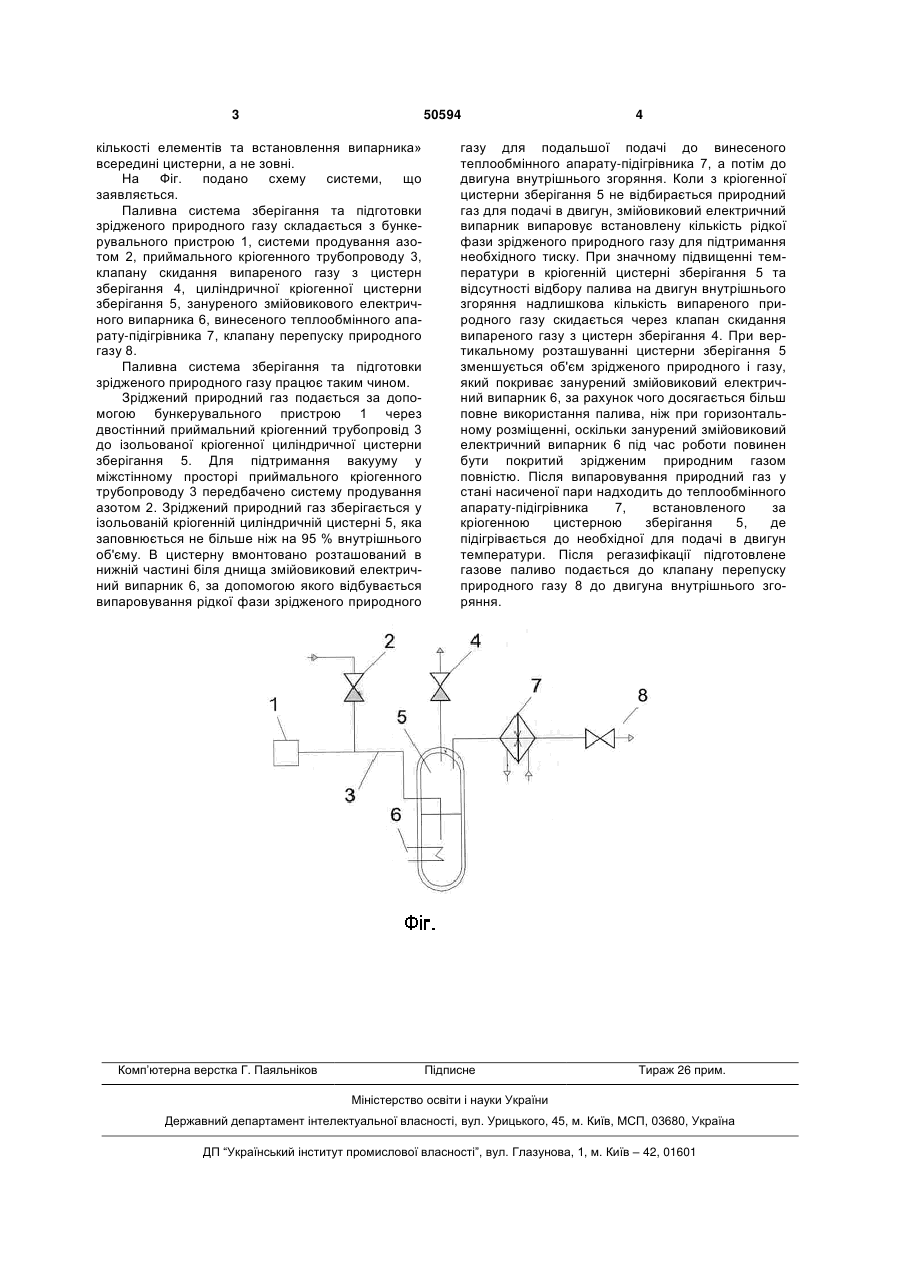

Паливна система зберігання та підготовки зрідженого природного газу, яка має розташовані послідовно бункерувальний пристрій, приймальний кріогенний трубопровід, циліндричну кріогенну цистерну зберігання, винесений теплообмінний апарат-підігрівник, яка відрізняється тим, що в циліндричну кріогенну цистерну зберігання вбудований змійовиковий електричний випарник рідкої фази палива. (19) (21) u201000914 (22) 29.01.2010 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) ГОРБОВ ВІКТОР МИХАЙЛОВИЧ, МІТЄНКОВА ВІРА СЕРГІЇВНА (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ІМЕНІ АДМІРАЛА МАКАРОВА 3 50594 кількості елементів та встановлення випарника» всередині цистерни, а не зовні. На Фіг. подано схему системи, що заявляється. Паливна система зберігання та підготовки зрідженого природного газу складається з бункерувального пристрою 1, системи продування азотом 2, приймального кріогенного трубопроводу 3, клапану скидання випареного газу з цистерн зберігання 4, циліндричної кріогенної цистерни зберігання 5, зануреного змійовикового електричного випарника 6, винесеного теплообмінного апарату-підігрівника 7, клапану перепуску природного газу 8. Паливна система зберігання та підготовки зрідженого природного газу працює таким чином. Зріджений природний газ подається за допомогою бункерувального пристрою 1 через двостінний приймальний кріогенний трубопровід 3 до ізольованої кріогенної циліндричної цистерни зберігання 5. Для підтримання вакууму у міжстінному просторі приймального кріогенного трубопроводу 3 передбачено систему продування азотом 2. Зріджений природний газ зберігається у ізольованій кріогенній циліндричній цистерні 5, яка заповнюється не більше ніж на 95 % внутрішнього об'єму. В цистерну вмонтовано розташований в нижній частині біля днища змійовиковий електричний випарник 6, за допомогою якого відбувається випаровування рідкої фази зрідженого природного Комп’ютерна верстка Г. Паяльніков 4 газу для подальшої подачі до винесеного теплообмінного апарату-підігрівника 7, а потім до двигуна внутрішнього згоряння. Коли з кріогенної цистерни зберігання 5 не відбирається природний газ для подачі в двигун, змійовиковий електричний випарник випаровує встановлену кількість рідкої фази зрідженого природного газу для підтримання необхідного тиску. При значному підвищенні температури в кріогенній цистерні зберігання 5 та відсутності відбору палива на двигун внутрішнього згоряння надлишкова кількість випареного природного газу скидається через клапан скидання випареного газу з цистерн зберігання 4. При вертикальному розташуванні цистерни зберігання 5 зменшується об'єм зрідженого природного і газу, який покриває занурений змійовиковий електричний випарник 6, за рахунок чого досягається більш повне використання палива, ніж при горизонтальному розміщенні, оскільки занурений змійовиковий електричний випарник 6 під час роботи повинен бути покритий зрідженим природним газом повністю. Після випаровування природний газ у стані насиченої пари надходить до теплообмінного апарату-підігрівника 7, встановленого за кріогенною цистерною зберігання 5, де підігрівається до необхідної для подачі в двигун температури. Після регазифікації підготовлене газове паливо подається до клапану перепуску природного газу 8 до двигуна внутрішнього згоряння. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFuel system for storage and preparation of liquefied natural gas
Автори англійськоюHorbov Viktor Mykhailovych, Mitienkova Vira Serhiivna
Назва патенту російськоюТопливная система хранения и подготовки сжиженного природного газа
Автори російськоюГорбов Виктор Михайлович, Митенкова Вера Сергеевна
МПК / Мітки
МПК: F17C 9/00
Мітки: зберігання, підготовки, природного, система, газу, паливна, зрідженого
