П’єзоелектричний перетворювач механічних величин
Номер патенту: 50604
Опубліковано: 10.06.2010
Автори: Базіло Костянтин Вікторович, Куницька Лариса Георгіївна, Сотула Жанна Василівна, Туз Вячеслав Валерійович, Шарапов Валерій Михайлович
Формула / Реферат
Перетворювач механічних величин, що містить п'єзоелемент з двома системами електродів та резистор, який відрізняється тим, що в перетворювач додатково введено три резистори, причому перші електроди першої та другої системи з'єднані з загальним проводом, другий електрод першої системи з'єднаний з першим та другим резистором, причому другий вивід першого резистора з'єднаний з загальним проводом, а другий вивід резистора - з виходом перетворювача, другий електрод другої системи з'єднаний з третім та четвертим резисторами, причому другий вивід третього резистора з'єднаний з загальним проводом, а другий вивід четвертого резистора - з виходом перетворювача.
Текст

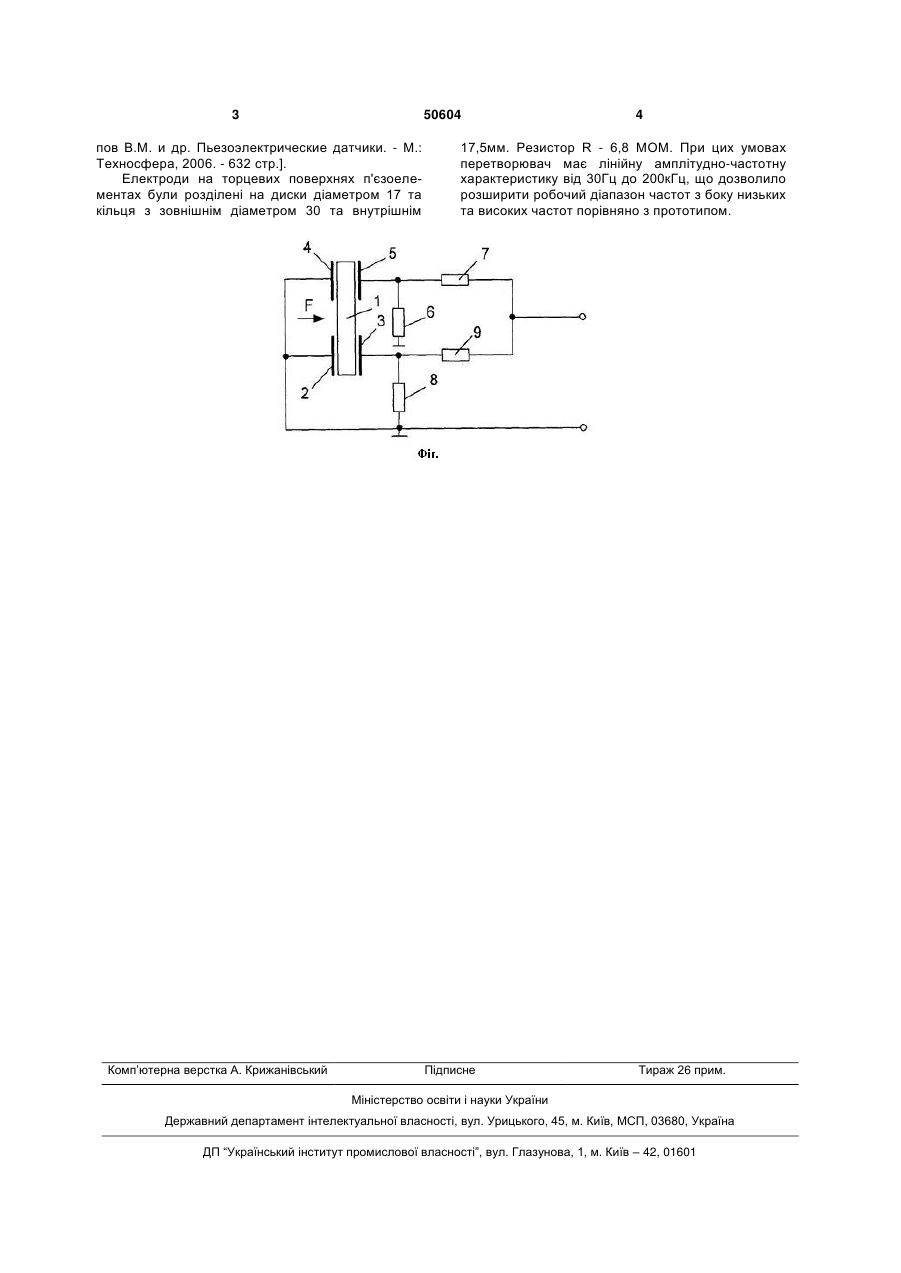

Перетворювач механічних величин, що містить п'єзоелемент з двома системами електродів та резистор, який відрізняється тим, що в перет 3 50604 пов В.М. и др. Пьезоэлектрические датчики. - М.: Техносфера, 2006. - 632 стр.]. Електроди на торцевих поверхнях п'єзоелементах були розділені на диски діаметром 17 та кільця з зовнішнім діаметром 30 та внутрішнім Комп’ютерна верстка А. Крижанівський 4 17,5мм. Резистор R - 6,8 MOM. При цих умовах перетворювач має лінійну амплітудно-частотну характеристику від 30Гц до 200кГц, що дозволило розширити робочий діапазон частот з боку низьких та високих частот порівняно з прототипом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer of mechanical values
Автори англійськоюSharapov Valerii Mykhailovych, Sotula Zhanna Vasylivna, Kunytska Larysa Heorhiivna, Bazilo Kostiantyn Viktorovych, Tuz Viacheslav Valeriiovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин
Автори російськоюШарапов Валерий Михайлович, Сотула Жанна Васильевна, Куницкая Лариса Георгиевна, Базило Константин Викторович, Туз Вячеслав Валериевич
МПК / Мітки
МПК: G01L 1/16, G01P 15/09
Мітки: перетворювач, п'єзоелектричний, механічних, величин
