П’єзоелектричний перетворювач механічних величин
Номер патенту: 50299
Опубліковано: 25.05.2010
Автори: Шарапов Валерій Михайлович, Сотула Жанна Василівна, Куницька Лариса Георгіївна, Туз Вячеслав Валерійович, Базіло Костянтин Вікторович
Формула / Реферат
Перетворювач механічних величин, що містить п'єзоелемент з електродами та резистор, який відрізняється тим, що електроди виконані у вигляді трьох систем, в перетворювач додатково введено три резистори, причому перший електрод першої системи електродів з'єднаний з першим та третім резисторами, причому другий вивід першого резистора з'єднаний з загальним проводом, а другий вивід другого резистора - з виходом перетворювача, другий електрод другої системи з'єднаний з загальним проводом, перший електрод третьої системи з'єднаний з третім та четвертим резисторами, причому другий вивід третього резистора з'єднаний з загальним проводом, а другий вивід четвертого резистора - з виходом перетворювача.
Текст

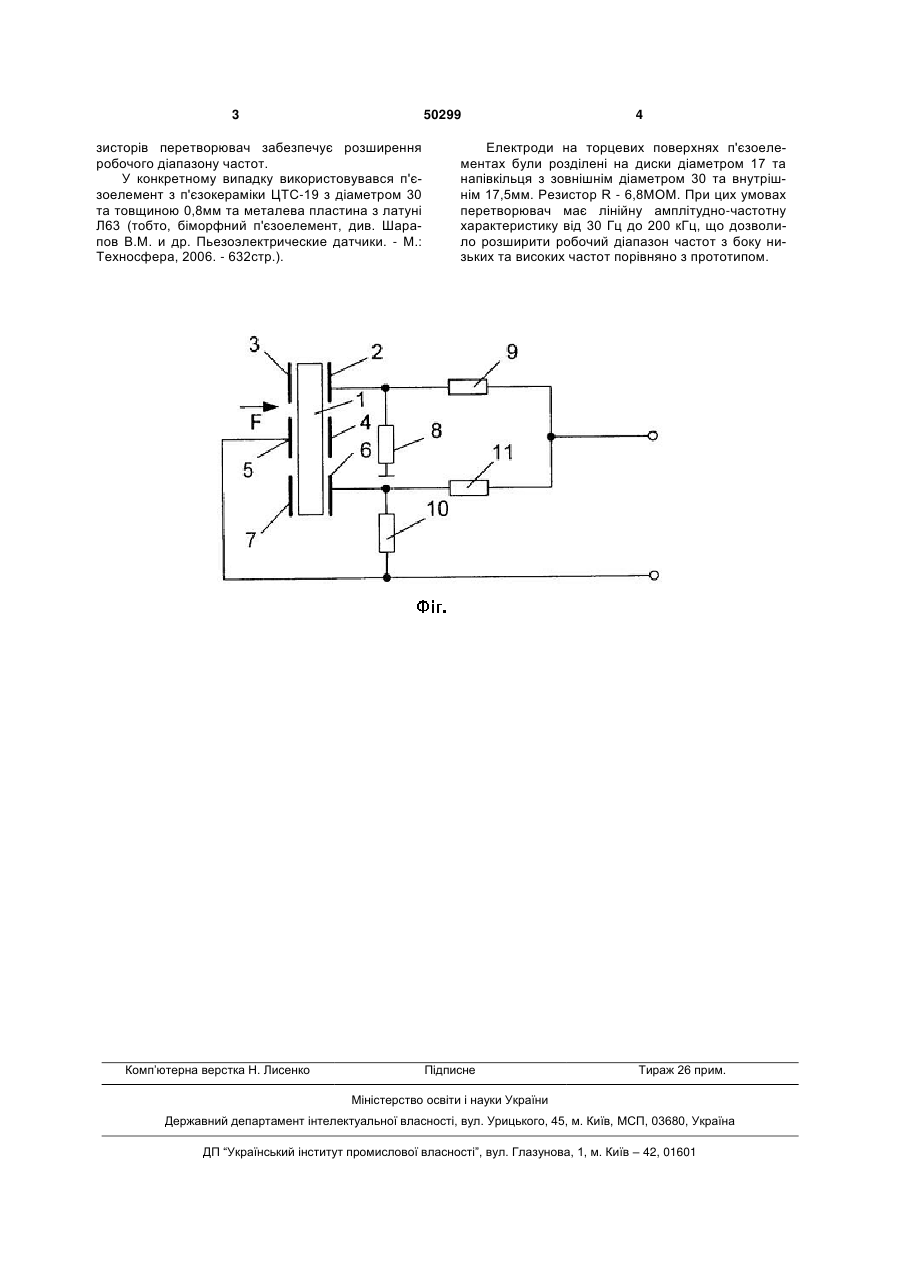

Перетворювач механічних величин, що містить п'єзоелемент з електродами та резистор, який відрізняється тим, що електроди виконані у вигляді трьох систем, в перетворювач додатково 3 50299 зисторів перетворювач забезпечує розширення робочого діапазону частот. У конкретному випадку використовувався п'єзоелемент з п'єзокераміки ЦТС-19 з діаметром 30 та товщиною 0,8мм та металева пластина з латуні Л63 (тобто, біморфний п'єзоелемент, див. Шарапов В.М. и др. Пьезоэлектрические датчики. - М.: Техносфера, 2006. - 632стр.). Комп’ютерна верстка Н. Лиcенко 4 Електроди на торцевих поверхнях п'єзоелементах були розділені на диски діаметром 17 та напівкільця з зовнішнім діаметром 30 та внутрішнім 17,5мм. Резистор R - 6,8MOM. При цих умовах перетворювач має лінійну амплітудно-частотну характеристику від 30 Гц до 200 кГц, що дозволило розширити робочий діапазон частот з боку низьких та високих частот порівняно з прототипом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer of mechanical values
Автори англійськоюSharapov Valerii Mykhailovych, Sotula Zhanna Vasylivna, Kunytska Larysa Heorhiivna, Bazilo Kostiantyn Viktorovych, Tuz Viacheslav Valeriiovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин
Автори російськоюШарапов Валерий Михайлович, Сотула Жанна Васильевна, Куницкая Лариса Георгиевна, Базило Константин Викторович, Туз Вячеслав Валериевич
МПК / Мітки
МПК: G01P 15/09, G01L 1/16
Мітки: механічних, п'єзоелектричний, перетворювач, величин
