Ультразвуковий безпровідний дефектоскоп

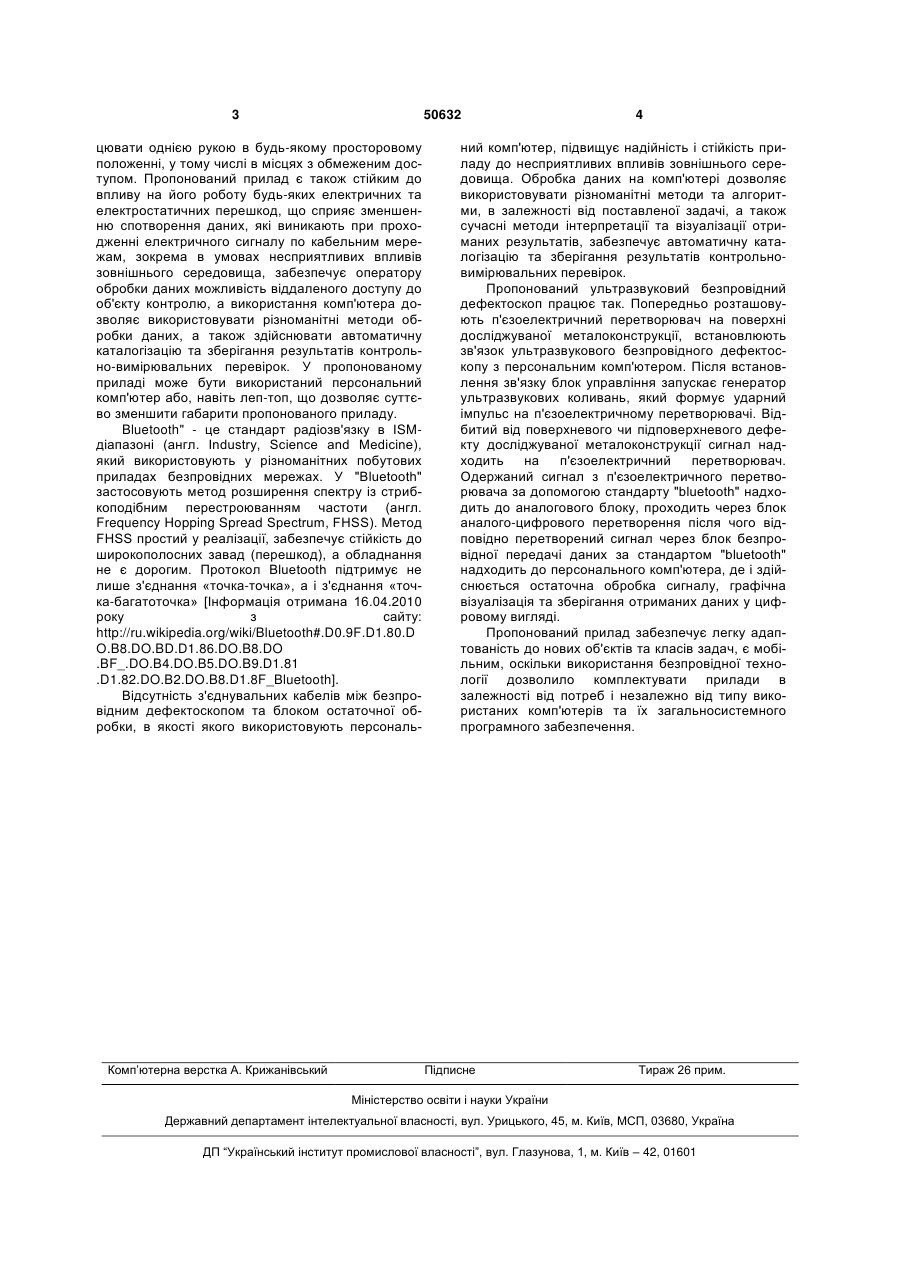

Ультразвуковий безпровідний дефектоскоп, що містить п'єзоелектричний перетворювач, аналоговий блок, генератор ультразвукових коливань, блок аналого-цифрового перетворення, блок керування, блок безпровідної передачі даних за стандартом "bluetooth" та джерело живлення, при цьо 3 50632 цювати однією рукою в будь-якому просторовому положенні, у тому числі в місцях з обмеженим доступом. Пропонований прилад є також стійким до впливу на його роботу будь-яких електричних та електростатичних перешкод, що сприяє зменшенню спотворення даних, які виникають при проходженні електричного сигналу по кабельним мережам, зокрема в умовах несприятливих впливів зовнішнього середовища, забезпечує оператору обробки даних можливість віддаленого доступу до об'єкту контролю, а використання комп'ютера дозволяє використовувати різноманітні методи обробки даних, а також здійснювати автоматичну каталогізацію та зберігання результатів контрольно-вимірювальних перевірок. У пропонованому приладі може бути використаний персональний комп'ютер або, навіть леп-топ, що дозволяє суттєво зменшити габарити пропонованого приладу. Bluetooth" - це стандарт радіозв'язку в ISMдіапазоні (англ. Industry, Science and Medicine), який використовують у різноманітних побутових приладах безпровідних мережах. У "Bluetooth" застосовують метод розширення спектру із стрибкоподібним перестроюванням частоти (англ. Frequency Hopping Spread Spectrum, FHSS). Метод FHSS простий у реалізації, забезпечує стійкість до широкополосних завад (перешкод), а обладнання не є дорогим. Протокол Bluetooth підтримує не лише з'єднання «точка-точка», а і з'єднання «точка-багатоточка» [Інформація отримана 16.04.2010 року з сайту: http://ru.wikipedia.org/wiki/Bluetooth#.D0.9F.D1.80.D O.B8.DO.BD.D1.86.DO.B8.DO .BF_.DO.B4.DO.B5.DO.B9.D1.81 .D1.82.DO.B2.DO.B8.D1.8F_Bluetooth]. Відсутність з'єднувальних кабелів між безпровідним дефектоскопом та блоком остаточної обробки, в якості якого використовують персональ Комп’ютерна верстка А. Крижанівський 4 ний комп'ютер, підвищує надійність і стійкість приладу до несприятливих впливів зовнішнього середовища. Обробка даних на комп'ютері дозволяє використовувати різноманітні методи та алгоритми, в залежності від поставленої задачі, а також сучасні методи інтерпретації та візуалізації отриманих результатів, забезпечує автоматичну каталогізацію та зберігання результатів контрольновимірювальних перевірок. Пропонований ультразвуковий безпровідний дефектоскоп працює так. Попередньо розташовують п'єзоелектричний перетворювач на поверхні досліджуваної металоконструкції, встановлюють зв'язок ультразвукового безпровідного дефектоскопу з персональним комп'ютером. Після встановлення зв'язку блок управління запускає генератор ультразвукових коливань, який формує ударний імпульс на п'єзоелектричному перетворювачі. Відбитий від поверхневого чи підповерхневого дефекту досліджуваної металоконструкції сигнал надходить на п'єзоелектричний перетворювач. Одержаний сигнал з п'єзоелектричного перетворювача за допомогою стандарту "bluetooth" надходить до аналогового блоку, проходить через блок аналого-цифрового перетворення після чого відповідно перетворений сигнал через блок безпровідної передачі даних за стандартом "bluetooth" надходить до персонального комп'ютера, де і здійснюється остаточна обробка сигналу, графічна візуалізація та зберігання отриманих даних у цифровому вигляді. Пропонований прилад забезпечує легку адаптованість до нових об'єктів та класів задач, є мобільним, оскільки використання безпровідної технології дозволило комплектувати прилади в залежності від потреб і незалежно від типу використаних комп'ютерів та їх загальносистемного програмного забезпечення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
