Ультразвуковий штангенциркуль
Формула / Реферат
Ультразвуковий штангенциркуль, що містить штангу, контактні губки, рухому рамку, на якій встановлено перетворювач для збудження поверхневих хвиль в матеріалі штанги, що послідовно з'єднаний з блоком цифрової обробки сигналу та індикатором, який відрізняється тим, що перетворювач виконано у вигляді електромагнітоакустичного датчика.
Текст

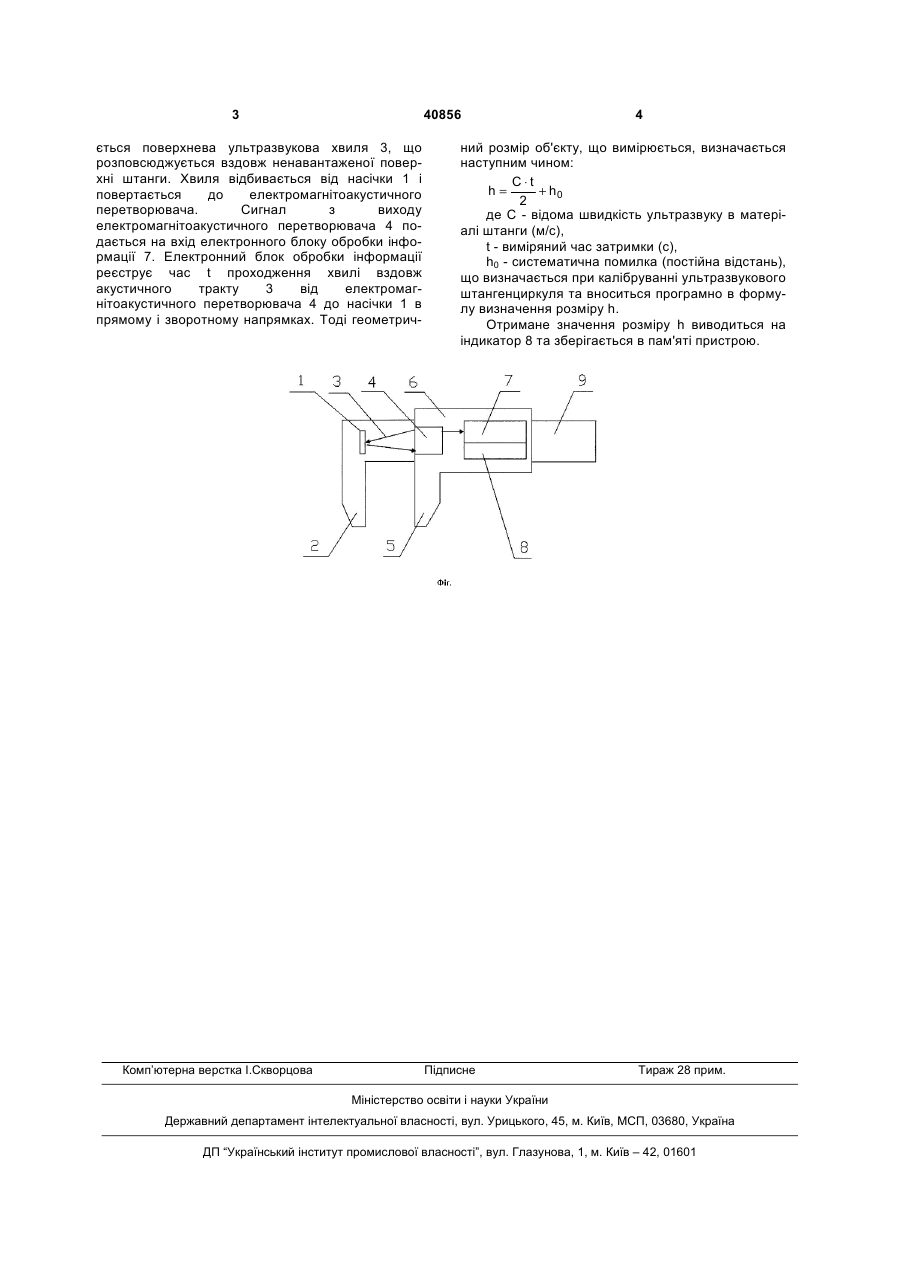

Ультразвуковий штангенциркуль, що містить штангу, контактні губки, рухому рамку, на якій встановлено перетворювач для збудження поверхневих хвиль в матеріалі штанги, що послідовно з'єднаний з блоком цифрової обробки сигналу та індикатором, який відрізняється тим, що перетворювач виконано у вигляді електромагнітоакустичного датчика. (19) (21) u200813974 (22) 04.12.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ГАЛАГАН РОМАН МИХАЙЛОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA 3 40856 ється поверхнева ультразвукова хвиля 3, що розповсюджується вздовж ненавантаженої поверхні штанги. Хвиля відбивається від насічки 1 і повертається до електромагнітоакустичного перетворювача. Сигнал з виходу електромагнітоакустичного перетворювача 4 подається на вхід електронного блоку обробки інформації 7. Електронний блок обробки інформації реєструє час t проходження хвилі вздовж акустичного тракту 3 від електромагнітоакустичного перетворювача 4 до насічки 1 в прямому і зворотному напрямках. Тоді геометрич Комп’ютерна верстка І.Скворцова 4 ний розмір об'єкту, що вимірюється, визначається наступним чином: C⋅t h= + h0 2 де С - відома швидкість ультразвуку в матеріалі штанги (м/с), t - виміряний час затримки (с), h0 - систематична помилка (постійна відстань), що визначається при калібруванні ультразвукового штангенциркуля та вноситься програмно в формулу визначення розміру h. Отримане значення розміру h виводиться на індикатор 8 та зберігається в пам'яті пристрою. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUltrasonic slide gauge
Автори англійськоюHalahan Roman Mykhaylovich
Назва патенту російськоюУльтразвуковой штангенциркуль
Автори російськоюГалаган Роман Михайлович
МПК / Мітки
МПК: G01B 3/20, G01B 17/00
Мітки: штангенциркуль, ультразвуковий
