Захист фурменої зони доменної печі

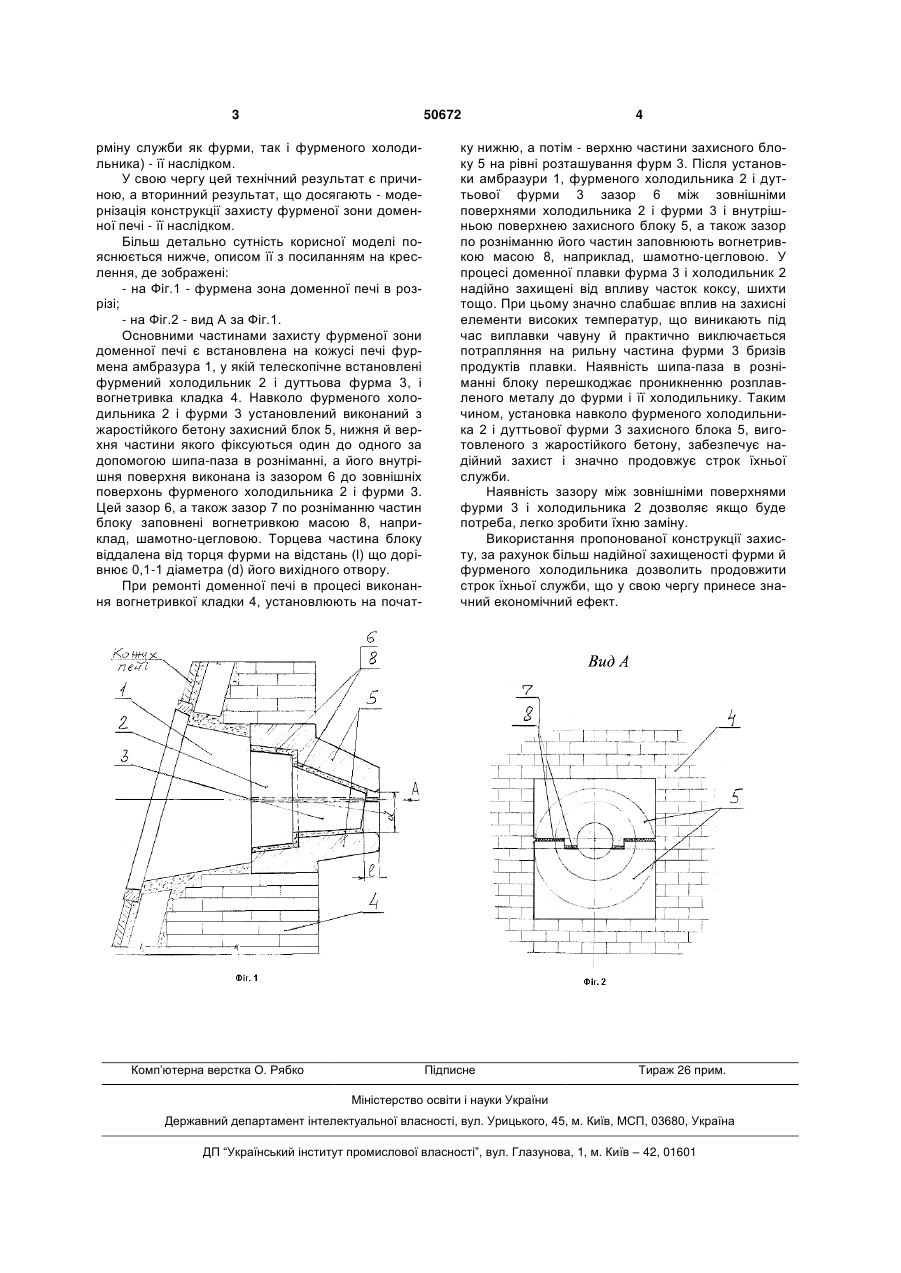

1. Захист фурменої зони доменної печі, що включає встановлену на кожусі печі фурмену амбразуру з телескопічно розміщеними в ній фурменим холодильником і фурмою, і кладку вогнетривкою цеглою, який відрізняється тим, що вона 3 50672 рміну служби як фурми, так і фурменого холодильника) - її наслідком. У свою чергу цей технічний результат є причиною, а вторинний результат, що досягають - модернізація конструкції захисту фурменої зони доменної печі - її наслідком. Більш детально сутність корисної моделі пояснюється нижче, описом її з посиланням на креслення, де зображені: - на Фіг.1 - фурмена зона доменної печі в розрізі; - на Фіг.2 - вид А за Фіг.1. Основними частинами захисту фурменої зони доменної печі є встановлена на кожусі печі фурмена амбразура 1, у якій телескопічне встановлені фурмений холодильник 2 і дуттьова фурма 3, і вогнетривка кладка 4. Навколо фурменого холодильника 2 і фурми 3 установлений виконаний з жаростійкого бетону захисний блок 5, нижня й верхня частини якого фіксуються один до одного за допомогою шипа-паза в розніманні, а його внутрішня поверхня виконана із зазором 6 до зовнішніх поверхонь фурменого холодильника 2 i фурми 3. Цей зазор 6, а також зазор 7 по розніманню частин блоку заповнені вогнетривкою масою 8, наприклад, шамотно-цегловою. Торцева частина блоку віддалена від торця фурми на відстань (l) що дорівнює 0,1-1 діаметра (d) його вихідного отвору. При ремонті доменної печі в процесі виконання вогнетривкої кладки 4, установлюють на почат Комп’ютерна верстка О. Рябко 4 ку нижню, а потім - верхню частини захисного блоку 5 на рівні розташування фурм 3. Після установки амбразури 1, фурменого холодильника 2 і дуттьової фурми 3 зазор 6 між зовнішніми поверхнями холодильника 2 і фурми 3 і внутрішньою поверхнею захисного блоку 5, а також зазор по розніманню його частин заповнюють вогнетривкою масою 8, наприклад, шамотно-цегловою. У процесі доменної плавки фурма 3 і холодильник 2 надійно захищені від впливу часток коксу, шихти тощо. При цьому значно слабшає вплив на захисні елементи високих температур, що виникають під час виплавки чавуну й практично виключається потрапляння на рильну частина фурми 3 бризів продуктів плавки. Наявність шипа-паза в розніманні блоку перешкоджає проникненню розплавленого металу до фурми і її холодильнику. Таким чином, установка навколо фурменого холодильника 2 і дуттьової фурми 3 захисного блока 5, виготовленого з жаростійкого бетону, забезпечує надійний захист і значно продовжує строк їхньої служби. Наявність зазору між зовнішніми поверхнями фурми 3 і холодильника 2 дозволяє якщо буде потреба, легко зробити їхню заміну. Використання пропонованої конструкції захисту, за рахунок більш надійної захищеності фурми й фурменого холодильника дозволить продовжити строк їхньої служби, що у свою чергу принесе значний економічний ефект. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
