Захист фурменої зони доменної печі

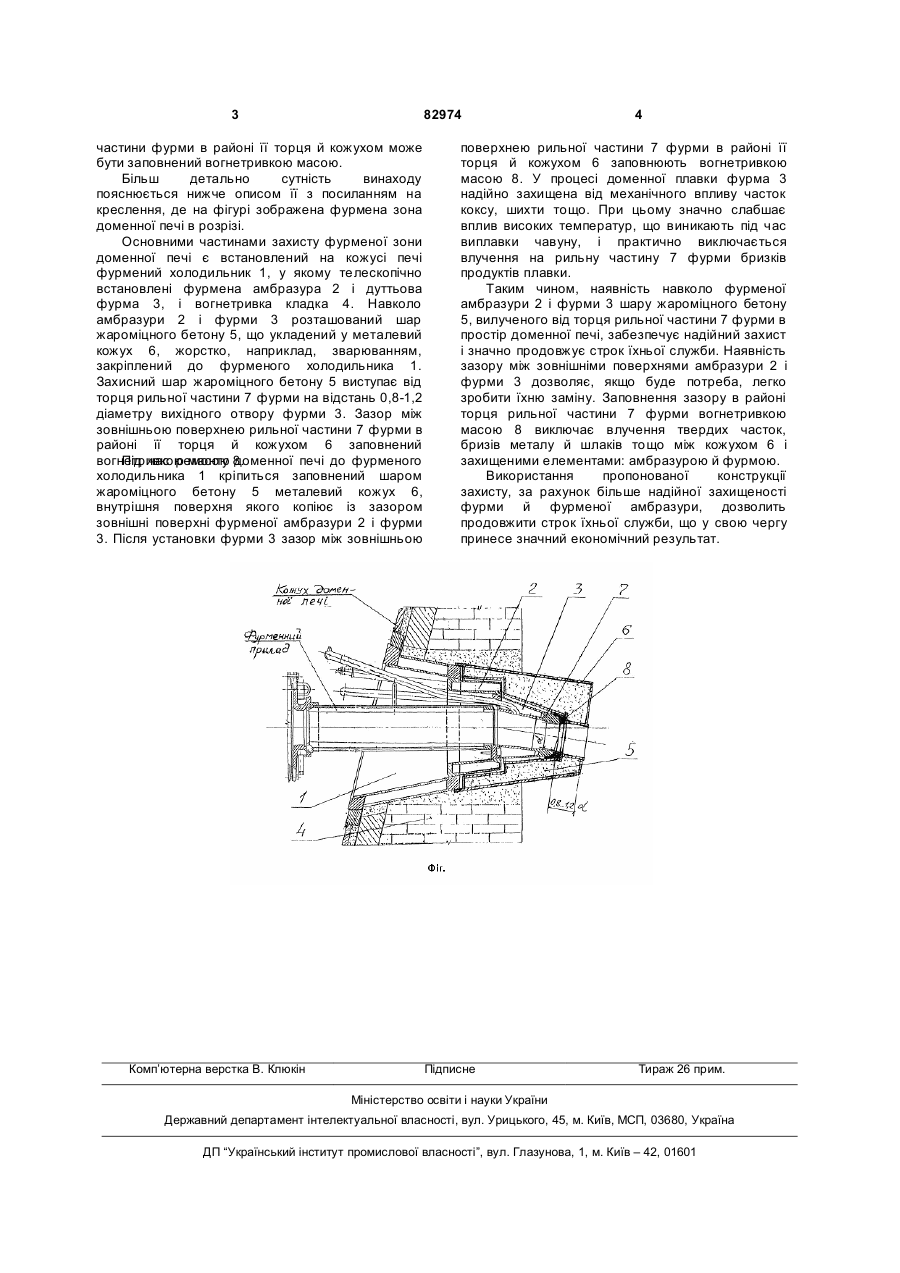

1. Захист фурменої зони доменної печі, що включає встановлений на кожусі печі фурмений C2 2 (19) 1 3 82974 частини фурми в районі її торця й кожухом може бути заповнений вогнетривкою масою. Більш детально сутність винаходу пояснюється нижче описом її з посиланням на креслення, де на фігурі зображена фурмена зона доменної печі в розрізі. Основними частинами захисту фурменої зони доменної печі є встановлений на кожусі печі фурмений холодильник 1, у якому телескопічно встановлені фурмена амбразура 2 і дуттьова фурма 3, і вогнетривка кладка 4. Навколо амбразури 2 і фурми 3 розташований шар жароміцного бетону 5, що укладений у металевий кожух 6, жорстко, наприклад, зварюванням, закріплений до фурменого холодильника 1. Захисний шар жароміцного бетону 5 виступає від торця рильної частини 7 фурми на відстань 0,8-1,2 діаметру вихідного отвору фурми 3. Зазор між зовнішньою поверхнею рильної частини 7 фурми в районі її торця й кожухом 6 заповнений вогнетривкою масою 8. Під час ремонту доменної печі до фурменого холодильника 1 кріпиться заповнений шаром жароміцного бетону 5 металевий кожух 6, внутрішня поверхня якого копіює із зазором зовнішні поверхні фурменої амбразури 2 і фурми 3. Після установки фурми 3 зазор між зовнішньою Комп’ютерна верстка В. Клюкін 4 поверхнею рильної частини 7 фурми в районі її торця й кожухом 6 заповнюють вогнетривкою масою 8. У процесі доменної плавки фурма 3 надійно захищена від механічного впливу часток коксу, шихти тощо. При цьому значно слабшає вплив високих температур, що виникають під час виплавки чавуну, і практично виключається влучення на рильну частину 7 фурми бризків продуктів плавки. Таким чином, наявність навколо фурменої амбразури 2 і фурми 3 шару жароміцного бетону 5, вилученого від торця рильної частини 7 фурми в простір доменної печі, забезпечує надійний захист і значно продовжує строк їхньої служби. Наявність зазору між зовнішніми поверхнями амбразури 2 і фурми 3 дозволяє, якщо буде потреба, легко зробити їхню заміну. Заповнення зазору в районі торця рильної частини 7 фурми вогнетривкою масою 8 виключає влучення твердих часток, бризів металу й шлаків тощо між кожухом 6 і захищеними елементами: амбразурою й фурмою. Використання пропонованої конструкції захисту, за рахунок більше надійної захищеності фурми й фурменої амбразури, дозволить продовжити строк їхньої служби, що у свою чергу принесе значний економічний результат. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
