Плуг

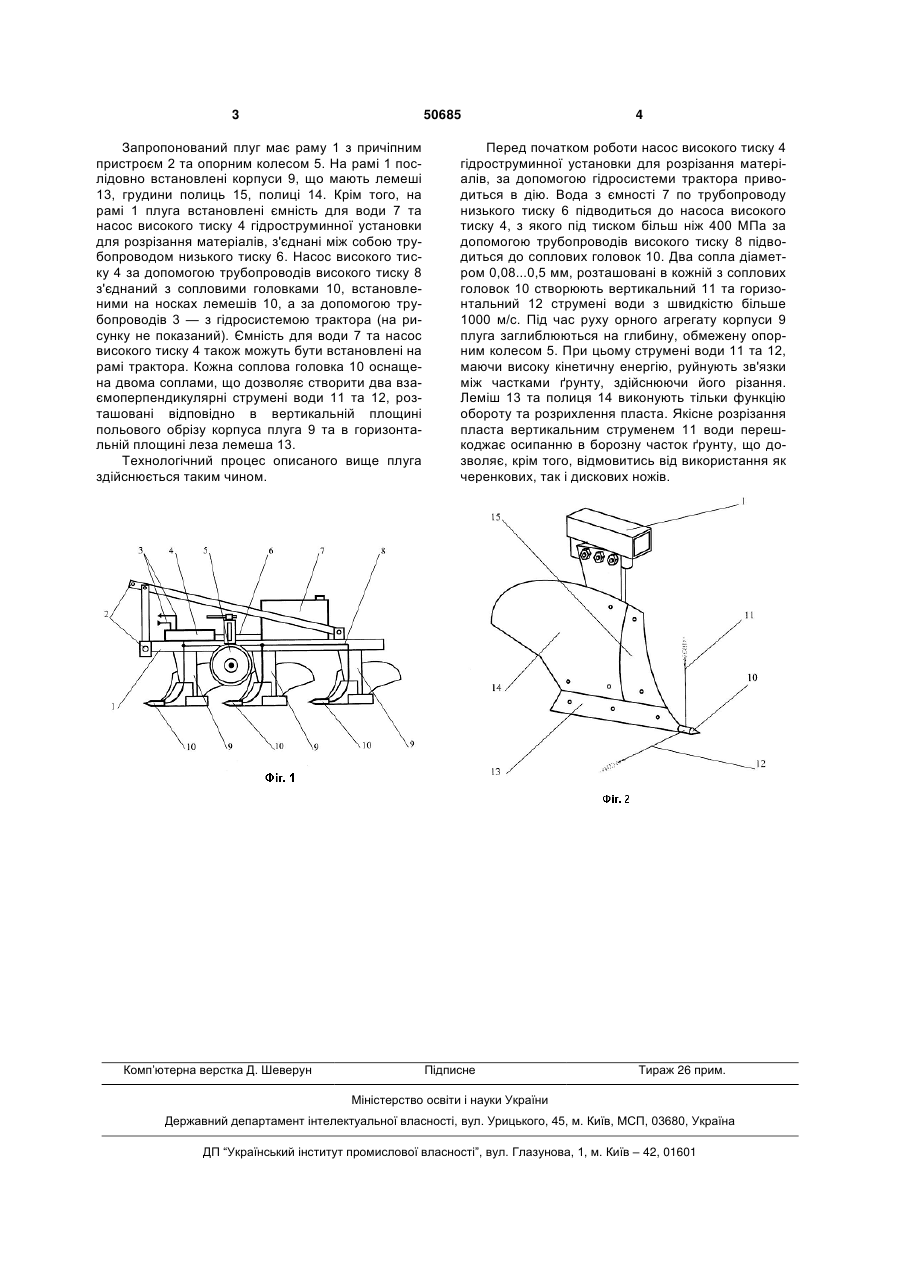

Плуг, що включає раму з причіпним пристроєм, корпуси, передплужники та опорне колесо з гвинтовим механізмом, який відрізняється тим, що він обладнаний гідроструминною установкою для розрізання матеріалів, соплові головки якої встановлені на носках лемешів. (19) (21) u200911591 (22) 13.11.2009 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 50685 Запропонований плуг має раму 1 з причіпним пристроєм 2 та опорним колесом 5. На рамі 1 послідовно встановлені корпуси 9, що мають лемеші 13, грудини полиць 15, полиці 14. Крім того, на рамі 1 плуга встановлені ємність для води 7 та насос високого тиску 4 гідроструминної установки для розрізання матеріалів, з'єднані між собою трубопроводом низького тиску 6. Насос високого тиску 4 за допомогою трубопроводів високого тиску 8 з'єднаний з сопловими головками 10, встановленими на носках лемешів 10, а за допомогою трубопроводів 3 — з гідросистемою трактора (на рисунку не показаний). Ємність для води 7 та насос високого тиску 4 також можуть бути встановлені на рамі трактора. Кожна соплова головка 10 оснащена двома соплами, що дозволяє створити два взаємоперпендикулярні струмені води 11 та 12, розташовані відповідно в вертикальній площині польового обрізу корпуса плуга 9 та в горизонтальній площині леза лемеша 13. Технологічний процес описаного вище плуга здійснюється таким чином. Комп’ютерна верстка Д. Шеверун 4 Перед початком роботи насос високого тиску 4 гідроструминної установки для розрізання матеріалів, за допомогою гідросистеми трактора приводиться в дію. Вода з ємності 7 по трубопроводу низького тиску 6 підводиться до насоса високого тиску 4, з якого під тиском більш ніж 400 МПа за допомогою трубопроводів високого тиску 8 підводиться до соплових головок 10. Два сопла діаметром 0,08...0,5 мм, розташовані в кожній з соплових головок 10 створюють вертикальний 11 та горизонтальний 12 струмені води з швидкістю більше 1000 м/с. Під час руху орного агрегату корпуси 9 плуга заглиблюються на глибину, обмежену опорним колесом 5. При цьому струмені води 11 та 12, маючи високу кінетичну енергію, руйнують зв'язки між частками ґрунту, здійснюючи його різання. Леміш 13 та полиця 14 виконують тільки функцію обороту та розрихлення пласта. Якісне розрізання пласта вертикальним струменем 11 води перешкоджає осипанню в борозну часток ґрунту, що дозволяє, крім того, відмовитись від використання як черенкових, так і дискових ножів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
