Канатно-стержнева опорна система

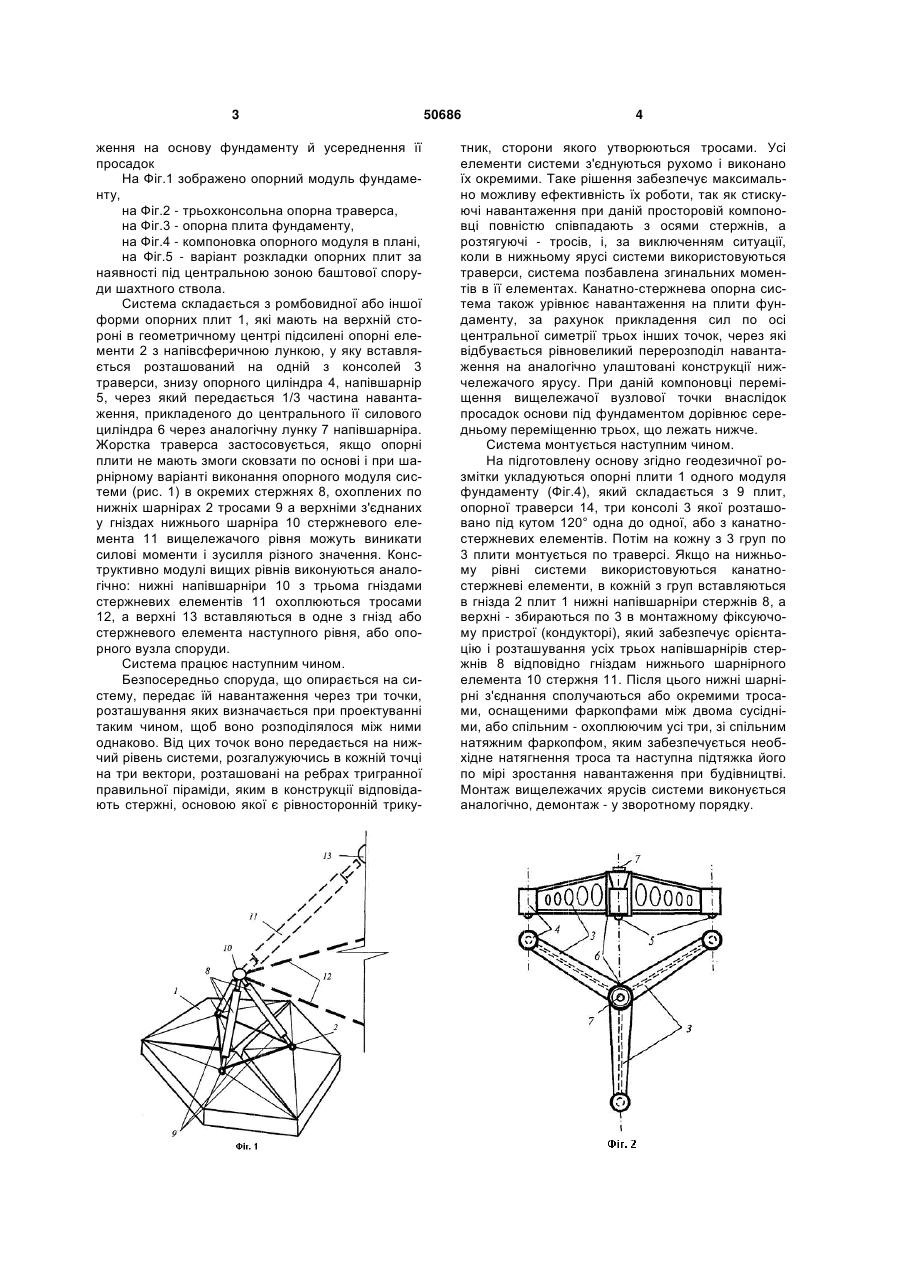

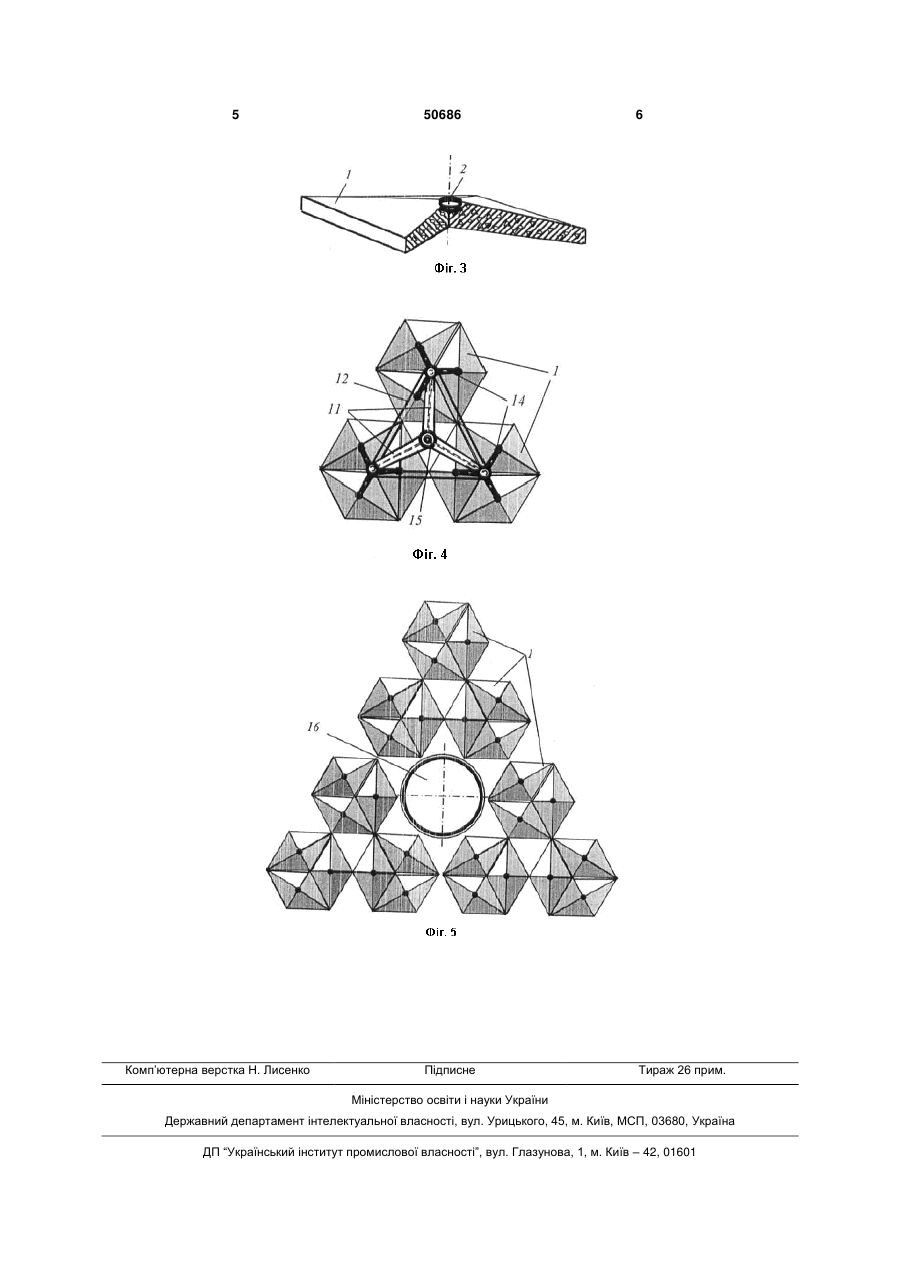

Канатно-стержнева опорна система, що складається з фундаментних плит, стержневих і тросо 3 ження на основу фундаменту й усереднення її просадок На Фіг.1 зображено опорний модуль фундаменту, на Фіг.2 - трьохконсольна опорна траверса, на Фіг.3 - опорна плита фундаменту, на Фіг.4 - компоновка опорного модуля в плані, на Фіг.5 - варіант розкладки опорних плит за наявності під центральною зоною баштової споруди шахтного ствола. Система складається з ромбовидної або іншої форми опорних плит 1, які мають на верхній стороні в геометричному центрі підсилені опорні елементи 2 з напівсферичною лункою, у яку вставляється розташований на одній з консолей 3 траверси, знизу опорного циліндра 4, напівшарнір 5, через який передається 1/3 частина навантаження, прикладеного до центрального її силового циліндра 6 через аналогічну лунку 7 напівшарніра. Жорстка траверса застосовується, якщо опорні плити не мають змоги сковзати по основі і при шарнірному варіанті виконання опорного модуля системи (рис. 1) в окремих стержнях 8, охоплених по нижніх шарнірах 2 тросами 9 а верхніми з'єднаних у гніздах нижнього шарніра 10 стержневого елемента 11 вищележачого рівня можуть виникати силові моменти і зусилля різного значення. Конструктивно модулі вищих рівнів виконуються аналогічно: нижні напівшарніри 10 з трьома гніздами стержневих елементів 11 охоплюються тросами 12, а верхні 13 вставляються в одне з гнізд або стержневого елемента наступного рівня, або опорного вузла споруди. Система працює наступним чином. Безпосередньо споруда, що опирається на систему, передає їй навантаження через три точки, розташування яких визначається при проектуванні таким чином, щоб воно розподілялося між ними однаково. Від цих точок воно передається на нижчий рівень системи, розгалужуючись в кожній точці на три вектори, розташовані на ребрах тригранної правильної піраміди, яким в конструкції відповідають стержні, основою якої є рівносторонній трику 50686 4 тник, сторони якого утворюються тросами. Усі елементи системи з'єднуються рухомо і виконано їх окремими. Таке рішення забезпечує максимально можливу ефективність їх роботи, так як стискуючі навантаження при даній просторовій компоновці повністю співпадають з осями стержнів, а розтягуючі - тросів, і, за виключенням ситуації, коли в нижньому ярусі системи використовуються траверси, система позбавлена згинальних моментів в її елементах. Канатно-стержнева опорна система також урівнює навантаження на плити фундаменту, за рахунок прикладення сил по осі центральної симетрії трьох інших точок, через які відбувається рівновеликий перерозподіл навантаження на аналогічно улаштовані конструкції нижчележачого ярусу. При даній компоновці переміщення вищележачої вузлової точки внаслідок просадок основи під фундаментом дорівнює середньому переміщенню трьох, що лежать нижче. Система монтується наступним чином. На підготовлену основу згідно геодезичної розмітки укладуються опорні плити 1 одного модуля фундаменту (Фіг.4), який складається з 9 плит, опорної траверси 14, три консолі 3 якої розташовано під кутом 120° одна до одної, або з канатностержневих елементів. Потім на кожну з 3 груп по 3 плити монтується по траверсі. Якщо на нижньому рівні системи використовуються канатностержневі елементи, в кожній з груп вставляються в гнізда 2 плит 1 нижні напівшарніри стержнів 8, а верхні - збираються по 3 в монтажному фіксуючому пристрої (кондукторі), який забезпечує орієнтацію і розташування усіх трьох напівшарнірів стержнів 8 відповідно гніздам нижнього шарнірного елемента 10 стержня 11. Після цього нижні шарнірні з'єднання сполучаються або окремими тросами, оснащеними фаркопфами між двома сусідніми, або спільним - охоплюючим усі три, зі спільним натяжним фаркопфом, яким забезпечується необхідне натягнення троса та наступна підтяжка його по мірі зростання навантаження при будівництві. Монтаж вищележачих ярусів системи виконується аналогічно, демонтаж - у зворотному порядку. 5 Комп’ютерна верстка Н. Лиcенко 50686 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
