Глибинний пробовідбірник

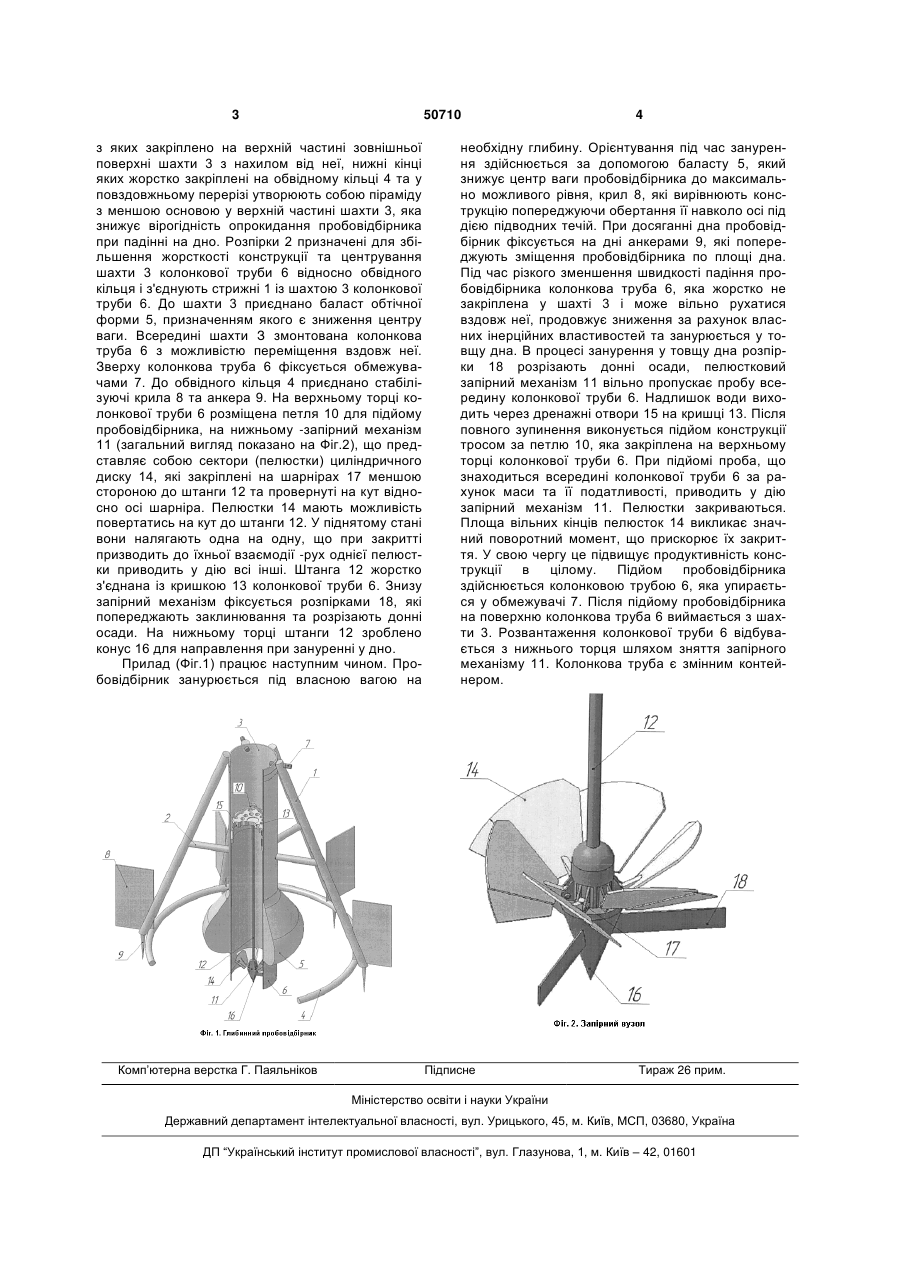

Глибинний пробовідбірник, який містить пристрій орієнтування при зануренні, колонкову трубу із запірним механізмом, який відрізняється тим, 3 50710 з яких закріплено на верхній частині зовнішньої поверхні шахти 3 з нахилом від неї, нижні кінці яких жорстко закріплені на обвідному кільці 4 та у повздовжньому перерізі утворюють собою піраміду з меншою основою у верхній частині шахти 3, яка знижує вірогідність опрокидання пробовідбірника при падінні на дно. Розпірки 2 призначені для збільшення жорсткості конструкції та центрування шахти 3 колонкової труби 6 відносно обвідного кільця і з'єднують стрижні 1 із шахтою 3 колонкової труби 6. До шахти 3 приєднано баласт обтічної форми 5, призначенням якого є зниження центру ваги. Всередині шахти З змонтована колонкова труба 6 з можливістю переміщення вздовж неї. Зверху колонкова труба 6 фіксується обмежувачами 7. До обвідного кільця 4 приєднано стабілізуючі крила 8 та анкера 9. На верхньому торці колонкової труби 6 розміщена петля 10 для підйому пробовідбірника, на нижньому -запірний механізм 11 (загальний вигляд показано на Фіг.2), що представляє собою сектори (пелюстки) циліндричного диску 14, які закріплені на шарнірах 17 меншою стороною до штанги 12 та провернуті на кут відносно осі шарніра. Пелюстки 14 мають можливість повертатись на кут до штанги 12. У піднятому стані вони налягають одна на одну, що при закритті призводить до їхньої взаємодії -рух однієї пелюстки приводить у дію всі інші. Штанга 12 жорстко з'єднана із кришкою 13 колонкової труби 6. Знизу запірний механізм фіксується розпірками 18, які попереджають заклинювання та розрізають донні осади. На нижньому торці штанги 12 зроблено конус 16 для направлення при зануренні у дно. Прилад (Фіг.1) працює наступним чином. Пробовідбірник занурюється під власною вагою на Комп’ютерна верстка Г. Паяльніков 4 необхідну глибину. Орієнтування під час занурення здійснюється за допомогою баласту 5, який знижує центр ваги пробовідбірника до максимально можливого рівня, крил 8, які вирівнюють конструкцію попереджуючи обертання її навколо осі під дією підводних течій. При досяганні дна пробовідбірник фіксується на дні анкерами 9, які попереджують зміщення пробовідбірника по площі дна. Під час різкого зменшення швидкості падіння пробовідбірника колонкова труба 6, яка жорстко не закріплена у шахті 3 і може вільно рухатися вздовж неї, продовжує зниження за рахунок власних інерційних властивостей та занурюється у товщу дна. В процесі занурення у товщу дна розпірки 18 розрізають донні осади, пелюстковий запірний механізм 11 вільно пропускає пробу всередину колонкової труби 6. Надлишок води виходить через дренажні отвори 15 на кришці 13. Після повного зупинення виконується підйом конструкції тросом за петлю 10, яка закріплена на верхньому торці колонкової труби 6. При підйомі проба, що знаходиться всередині колонкової труби 6 за рахунок маси та її податливості, приводить у дію запірний механізм 11. Пелюстки закриваються. Площа вільних кінців пелюсток 14 викликає значний поворотний момент, що прискорює їх закриття. У свою чергу це підвищує продуктивність конструкції в цілому. Підйом пробовідбірника здійснюється колонковою трубою 6, яка упирається у обмежувачі 7. Після підйому пробовідбірника на поверхню колонкова труба 6 виймається з шахти 3. Розвантаження колонкової труби 6 відбувається з нижнього торця шляхом зняття запірного механізму 11. Колонкова труба є змінним контейнером. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
