Пробовідбірник

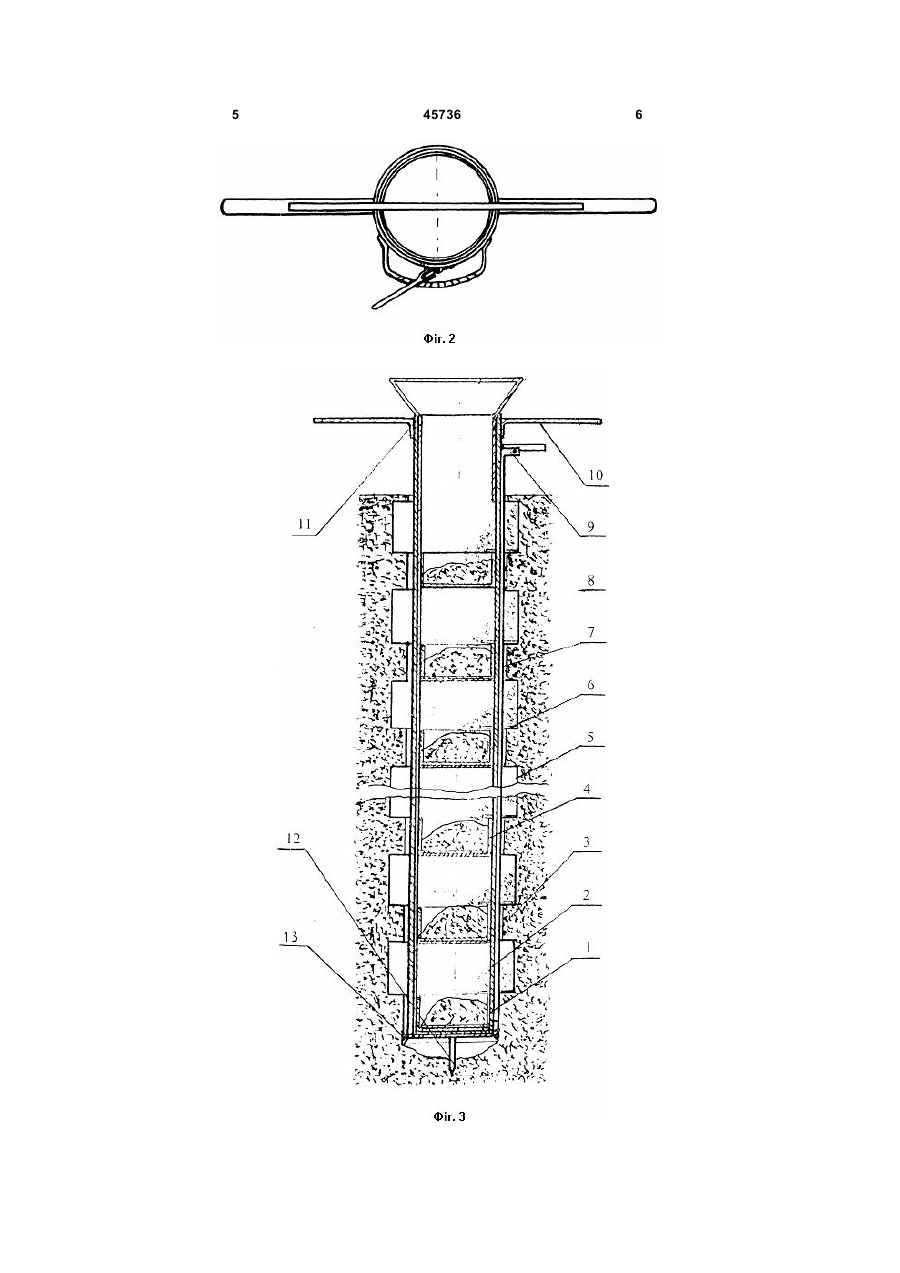

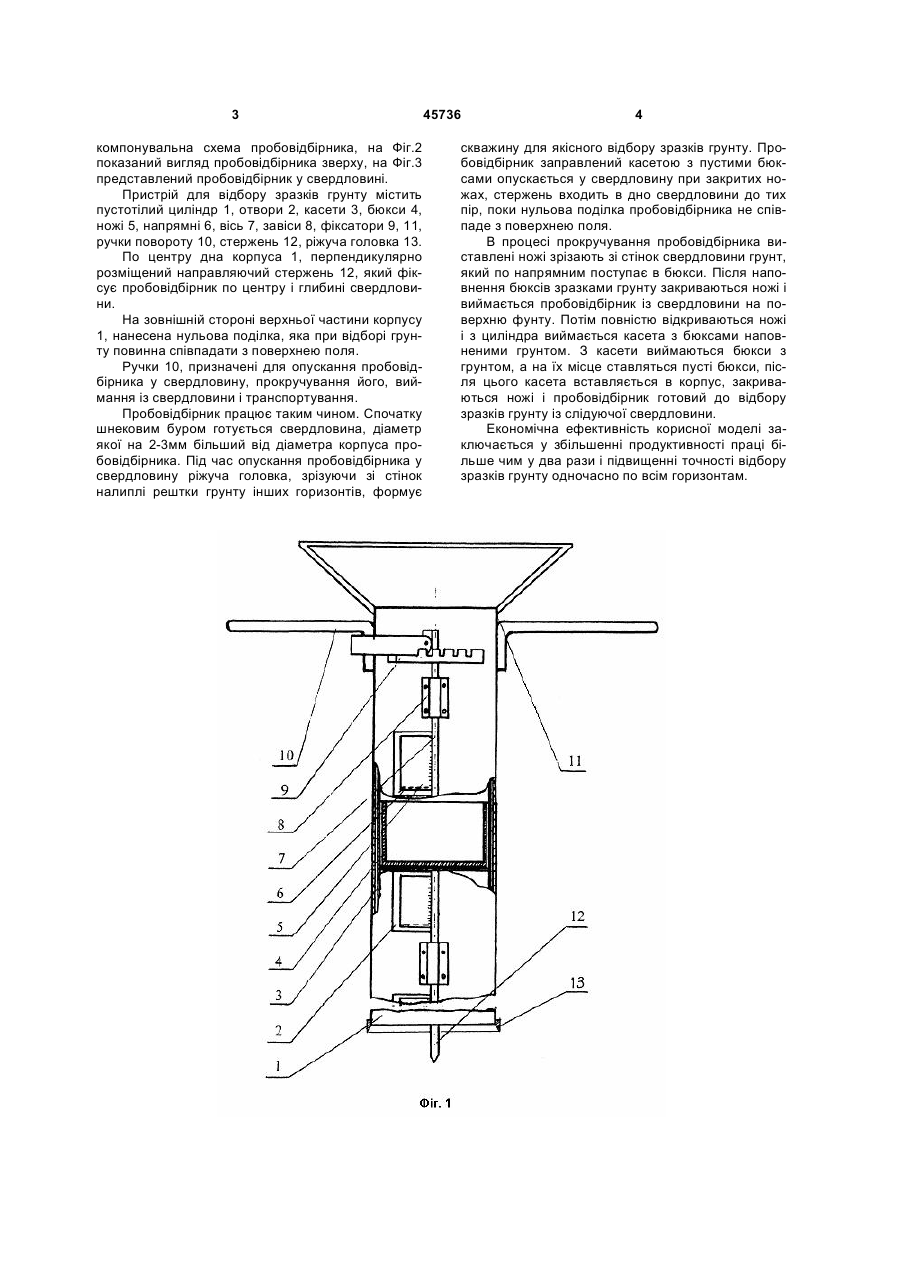

1. Пробовідбірник, який містить корпус у вигляді пустотілого циліндра, який відрізняється тим, що пробовідбірник має касету з бюксами, за 3 компонувальна схема пробовідбірника, на Фіг.2 показаний вигляд пробовідбірника зверху, на Фіг.3 представлений пробовідбірник у свердловині. Пристрій для відбору зразків грунту містить пустотілий циліндр 1, отвори 2, касети 3, бюкси 4, ножі 5, напрямні 6, вісь 7, завіси 8, фіксатори 9, 11, ручки повороту 10, стержень 12, ріжуча головка 13. По центру дна корпуса 1, перпендикулярно розміщений направляючий стержень 12, який фіксує пробовідбірник по центру і глибині свердловини. На зовнішній стороні верхньої частини корпусу 1, нанесена нульова поділка, яка при відборі грунту повинна співпадати з поверхнею поля. Ручки 10, призначені для опускання пробовідбірника у свердловину, прокручування його, виймання із свердловини і транспортування. Пробовідбірник працює таким чином. Спочатку шнековим буром готується свердловина, діаметр якої на 2-3мм більший від діаметра корпуса пробовідбірника. Під час опускання пробовідбірника у свердловину ріжуча головка, зрізуючи зі стінок налиплі рештки грунту інших горизонтів, формує 45736 4 скважину для якісного відбору зразків грунту. Пробовідбірник заправлений касетою з пустими бюксами опускається у свердловину при закритих ножах, стержень входить в дно свердловини до тих пір, поки нульова поділка пробовідбірника не співпаде з поверхнею поля. В процесі прокручування пробовідбірника виставлені ножі зрізають зі стінок свердловини грунт, який по напрямним поступає в бюкси. Після наповнення бюксів зразками грунту закриваються ножі і виймається пробовідбірник із свердловини на поверхню фунту. Потім повністю відкриваються ножі і з циліндра виймається касета з бюксами наповненими грунтом. З касети виймаються бюкси з грунтом, а на їх місце ставляться пусті бюкси, після цього касета вставляється в корпус, закриваються ножі і пробовідбірник готовий до відбору зразків грунту із слідуючої свердловини. Економічна ефективність корисної моделі заключається у збільшенні продуктивності праці більше чим у два рази і підвищенні точності відбору зразків грунту одночасно по всім горизонтам. 5 45736 6 7 Комп’ютерна верстка А. Крулевський 45736 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
