Ротаційний пробовідбірник
Номер патенту: 49808
Опубліковано: 11.05.2010
Автори: Ванжа Геннадій Купріянович, Федоряченко Сергій Олександрович, Зіборов Кирило Альбертович
Формула / Реферат
Ротаційний пробовідбірник, що містить ріжучі ножі, розташовані з можливістю обертання навколо привідної осі, має закритий з обох кінців опорними дисками корпус, утворений траком, гранями якого є почергово установлені вздовж осі ножі та проміжні пластини, які рухомо з'єднані між собою, а суміжні - з можливістю утворення зазорів в період робочого циклу, та обмежувачі, розташовані на внутрішній поверхні відповідно кожного ножа та проміжної пластини.
Текст

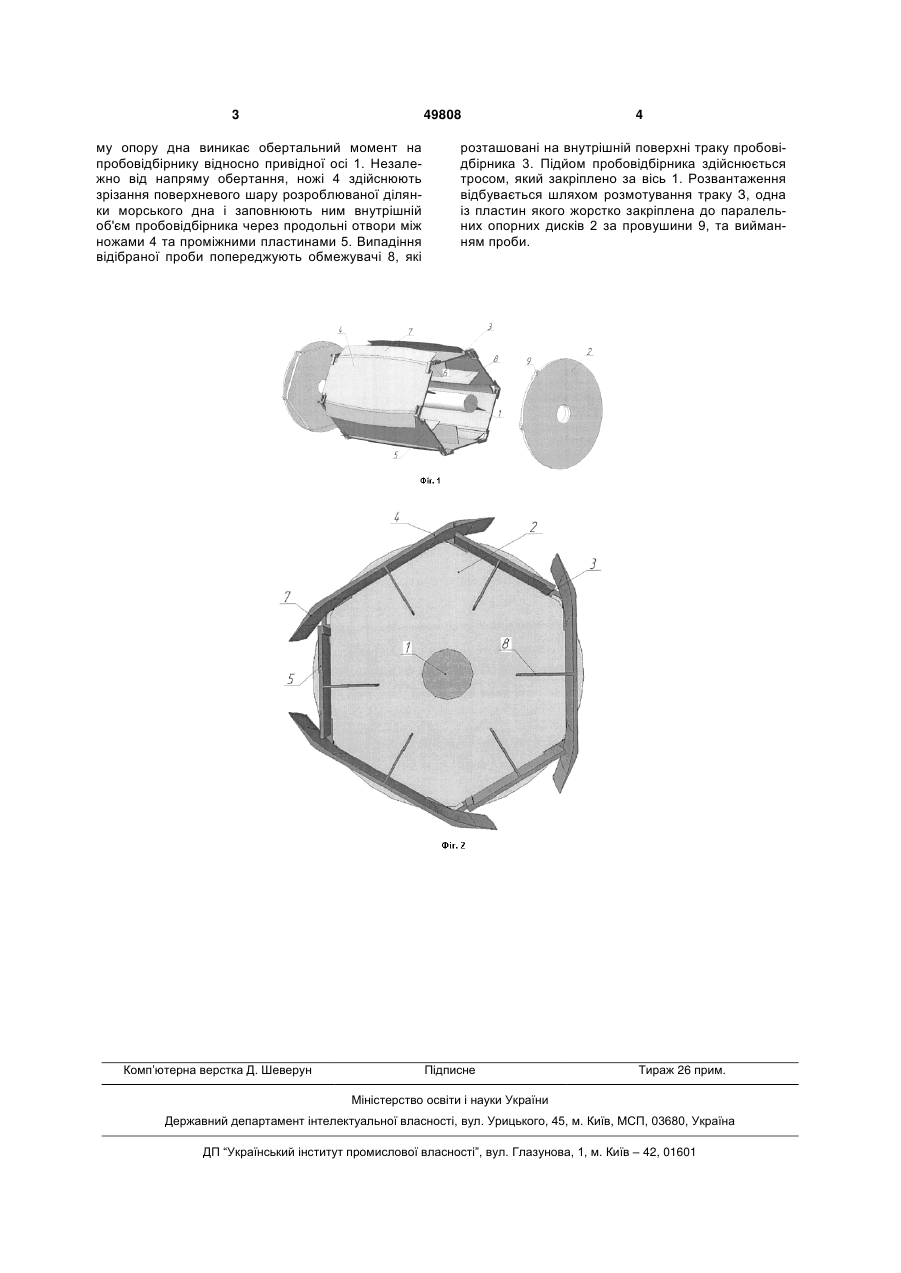

Ротаційний пробовідбірник, що містить ріжучі ножі, розташовані з можливістю обертання навко 3 49808 му опору дна виникає обертальний момент на пробовідбірнику відносно привідної осі 1. Незалежно від напряму обертання, ножі 4 здійснюють зрізання поверхневого шару розроблюваної ділянки морського дна і заповнюють ним внутрішній об'єм пробовідбірника через продольні отвори між ножами 4 та проміжними пластинами 5. Випадіння відібраної проби попереджують обмежувачі 8, які Комп’ютерна верстка Д. Шеверун 4 розташовані на внутрішній поверхні траку пробовідбірника 3. Підйом пробовідбірника здійснюється тросом, який закріплено за вісь 1. Розвантаження відбувається шляхом розмотування траку З, одна із пластин якого жорстко закріплена до паралельних опорних дисків 2 за провушини 9, та вийманням проби. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary sampler
Автори англійськоюZiborov Kyrylo Albertovych, Vanzha Hennadii Kupriianovych, Fedoriachenko Serhii Oleksandrovych
Назва патенту російськоюРотационный пробоотборник
Автори російськоюЗиборов Кирилл Альбертович, Ванжа Геннадий Куприянович, Федоряченко Сергей Александрович
МПК / Мітки
МПК: E21C 50/00
Мітки: ротаційний, пробовідбірник
