Спосіб вимірювання первинних параметрів рейкової лінії
Номер патенту: 50740
Опубліковано: 25.06.2010
Формула / Реферат
Спосіб визначення первинних параметрів рейкової лінії, при якому на її вхід подають гармонійний сигнал певної частоти, вимірюють напругу, струм і зсув фаз між ними на живильному та релейному кінцях, за значеннями яких визначають вторинні і первинні параметри рейкової лінії, який відрізняється тим, що для безперервного контролю параметрів використовують робочий сигнальний струм рейкової лінії, з якого на живильному та релейному кінцях рейкової лінії виділяють основну гармоніку сигнального струму, після чого первинні параметри рейкової лінії визначають за відомими співвідношеннями.
Текст

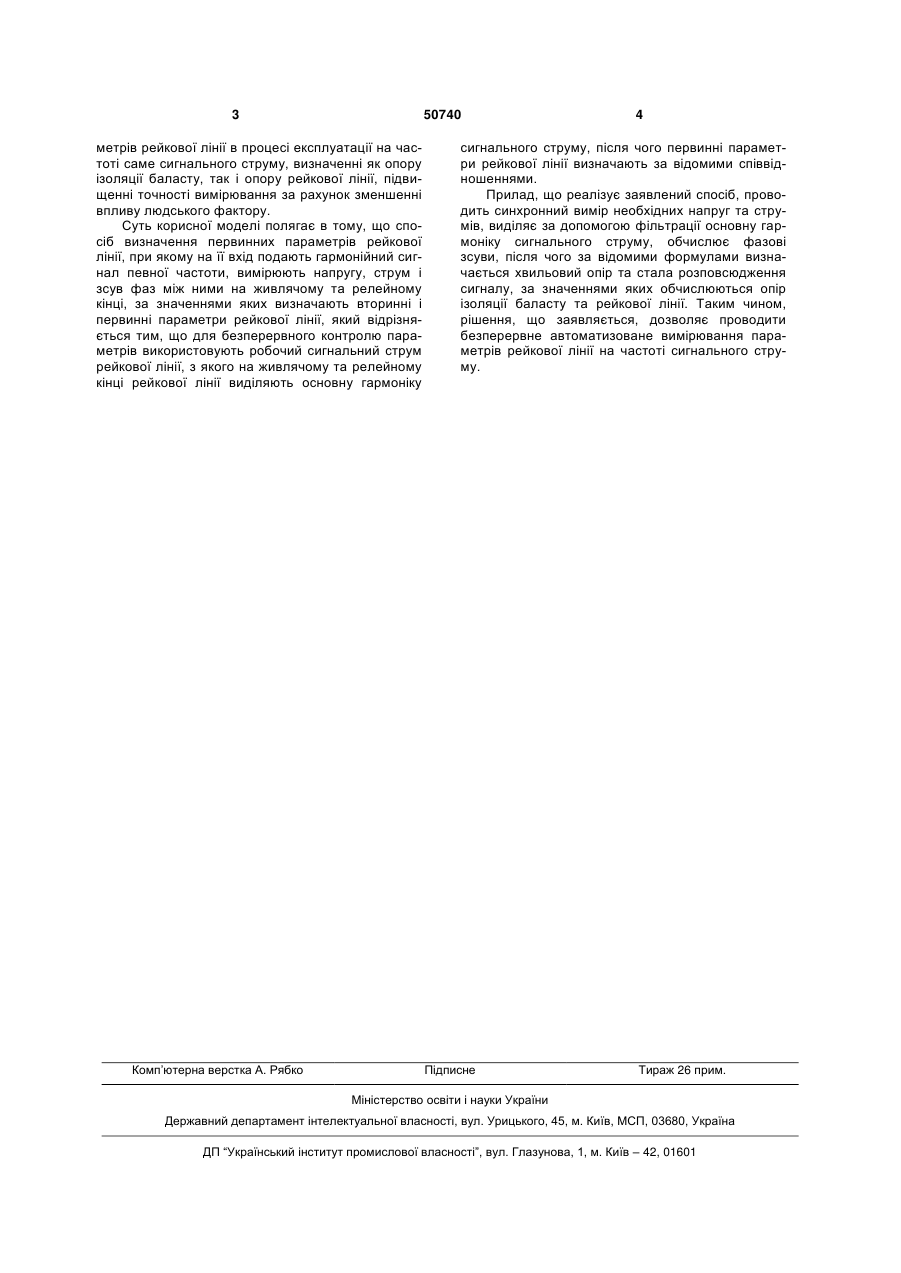

Спосіб визначення первинних параметрів рейкової лінії, при якому на її вхід подають гармоній 3 50740 метрів рейкової лінії в процесі експлуатації на частоті саме сигнального струму, визначенні як опору ізоляції баласту, так і опору рейкової лінії, підвищенні точності вимірювання за рахунок зменшенні впливу людського фактору. Суть корисної моделі полягає в тому, що спосіб визначення первинних параметрів рейкової лінії, при якому на її вхід подають гармонійний сигнал певної частоти, вимірюють напругу, струм і зсув фаз між ними на живлячому та релейному кінці, за значеннями яких визначають вторинні і первинні параметри рейкової лінії, який відрізняється тим, що для безперервного контролю параметрів використовують робочий сигнальний струм рейкової лінії, з якого на живлячому та релейному кінці рейкової лінії виділяють основну гармоніку Комп’ютерна верстка А. Рябко 4 сигнального струму, після чого первинні параметри рейкової лінії визначають за відомими співвідношеннями. Прилад, що реалізує заявлений спосіб, проводить синхронний вимір необхідних напруг та струмів, виділяє за допомогою фільтрації основну гармоніку сигнального струму, обчислює фазові зсуви, після чого за відомими формулами визначається хвильовий опір та стала розповсюдження сигналу, за значеннями яких обчислюються опір ізоляції баласту та рейкової лінії. Таким чином, рішення, що заявляється, дозволяє проводити безперервне автоматизоване вимірювання параметрів рейкової лінії на частоті сигнального струму. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of determining primary parameters of rail line
Автори англійськоюHavryliuk Volodymyr Illich, Romantsev Ivan Olehovych
Назва патенту російськоюСпособ определения первичных параметров рельсовой линии
Автори російськоюГаврилюк Владимир Ильич, Романцев Иван Олегович
МПК / Мітки
МПК: B61L 25/00
Мітки: вимірювання, параметрів, спосіб, рейкової, лінії, первинних
Код посилання
<a href="https://ua.patents.su/2-50740-sposib-vimiryuvannya-pervinnikh-parametriv-rejjkovo-lini.html" target="_blank" rel="follow" title="База патентів України">Спосіб вимірювання первинних параметрів рейкової лінії</a>
