Пристрій для вимірювання температури розплавів

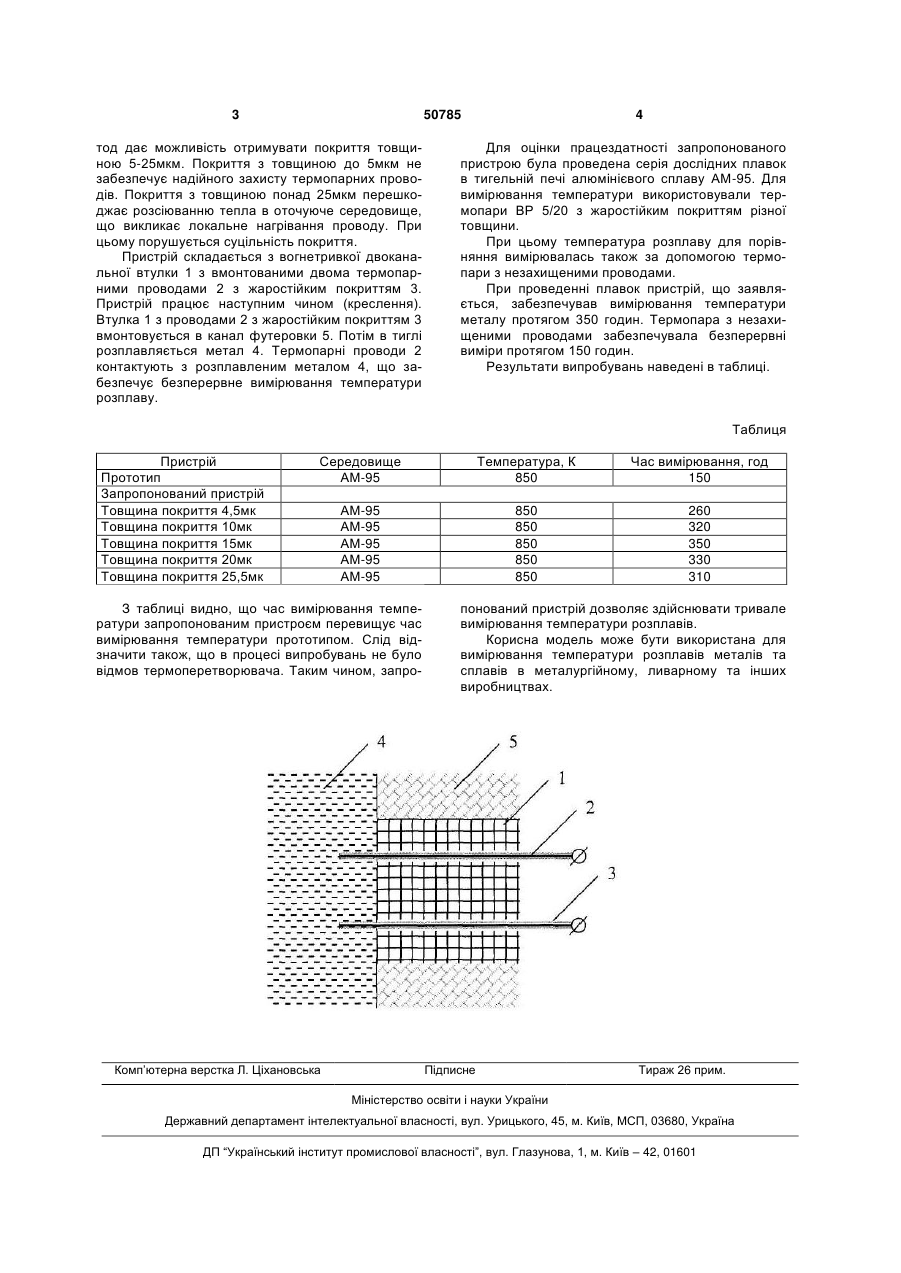

Пристрій для вимірювання температури розплавів, що містить два незахищені термопарні проводи та вогнетривку втулку з двома наскрізними отворами, який відрізняється тим, що він містить термопарний провід з покриттям з оксиду ітрію, причому товщина покриття становить 5-25 мкм. (19) (21) u200913071 (22) 15.12.2009 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ІЦЕНКО АНАТОЛІЙ ІВАНОВИЧ, СКОРИЙ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, ДУБОВИК ТЕТЯНА ВАСИЛІВНА, ВАСИЛЕНКОВ ЮРІЙ МИХАЙЛОВИЧ, ТРОЦАН АНАТОЛІЙ ІВАНОВИЧ, БРОДЕЦЬКИЙ ІГОР ЛЕОНІДОВИЧ, СОВА АНАТОЛІЙ МИКИТОВИЧ 3 50785 тод дає можливість отримувати покриття товщиною 5-25мкм. Покриття з товщиною до 5мкм не забезпечує надійного захисту термопарних проводів. Покриття з товщиною понад 25мкм перешкоджає розсіюванню тепла в оточуюче середовище, що викликає локальне нагрівання проводу. При цьому порушується суцільність покриття. Пристрій складається з вогнетривкої двоканальної втулки 1 з вмонтованими двома термопарними проводами 2 з жаростійким покриттям 3. Пристрій працює наступним чином (креслення). Втулка 1 з проводами 2 з жаростійким покриттям 3 вмонтовується в канал футеровки 5. Потім в тиглі розплавляється метал 4. Термопарні проводи 2 контактують з розплавленим металом 4, що забезпечує безперервне вимірювання температури розплаву. 4 Для оцінки працездатності запропонованого пристрою була проведена серія дослідних плавок в тигельній печі алюмінієвого сплаву АМ-95. Для вимірювання температури використовували термопари ВР 5/20 з жаростійким покриттям різної товщини. При цьому температура розплаву для порівняння вимірювалась також за допомогою термопари з незахищеними проводами. При проведенні плавок пристрій, що заявляється, забезпечував вимірювання температури металу протягом 350 годин. Термопара з незахищеними проводами забезпечувала безперервні виміри протягом 150 годин. Результати випробувань наведені в таблиці. Таблиця Пристрій Прототип Запропонований пристрій Товщина покриття 4,5мк Товщина покриття 10мк Товщина покриття 15мк Товщина покриття 20мк Товщина покриття 25,5мк Середовище АМ-95 Температура, К 850 Час вимірювання, год 150 АМ-95 АМ-95 АМ-95 АМ-95 АМ-95 850 850 850 850 850 260 320 350 330 310 З таблиці видно, що час вимірювання температури запропонованим пристроєм перевищує час вимірювання температури прототипом. Слід відзначити також, що в процесі випробувань не було відмов термоперетворювача. Таким чином, запро Комп’ютерна верстка Л. Ціхановська понований пристрій дозволяє здійснювати тривале вимірювання температури розплавів. Корисна модель може бути використана для вимірювання температури розплавів металів та сплавів в металургійному, ливарному та інших виробництвах. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
