Сорбційно-фільтруючий матеріал респіраторного призначення для уловлювання кислих газів

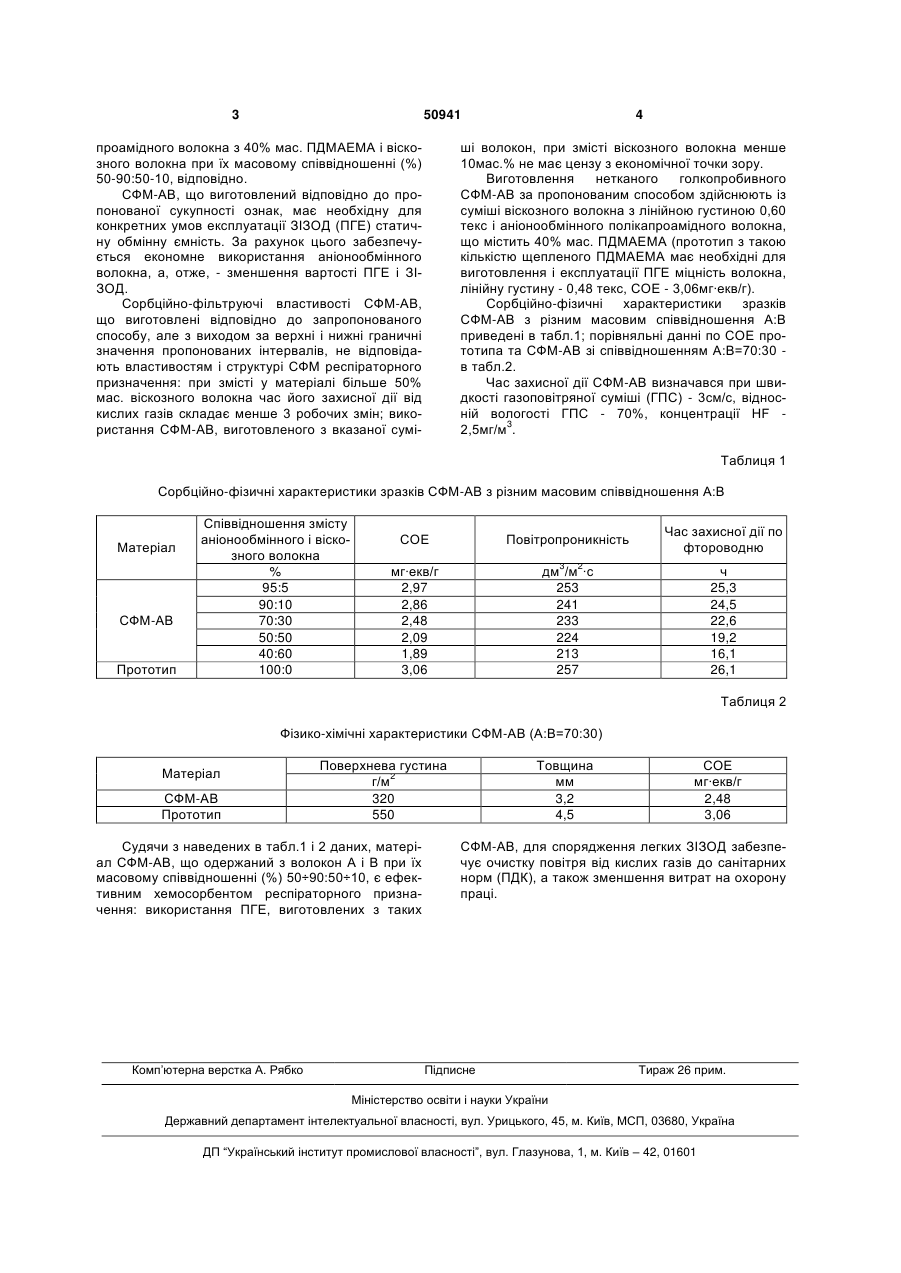

1. Сорбційно-фільтруючий матеріал респіраторного призначення для уловлювання кислих газів, виготовлений з використанням аніонообмінного волокна, який відрізняється тим, що містить 3 50941 проамідного волокна з 40% мас. ПДМАЕМА і віскозного волокна при їх масовому співвідношенні (%) 50-90:50-10, відповідно. СФМ-АВ, що виготовлений відповідно до пропонованої сукупності ознак, має необхідну для конкретних умов експлуатації ЗІЗОД (ПГЕ) статичну обмінну ємність. За рахунок цього забезпечується економне використання аніонообмінного волокна, а, отже, - зменшення вартості ПГЕ і ЗІЗОД. Сорбційно-фільтруючі властивості СФМ-АВ, що виготовлені відповідно до запропонованого способу, але з виходом за верхні і нижні граничні значення пропонованих інтервалів, не відповідають властивостям і структурі СФМ респіраторного призначення: при змісті у матеріалі більше 50% мас. віскозного волокна час його захисної дії від кислих газів складає менше 3 робочих змін; використання СФМ-АВ, виготовленого з вказаної сумі 4 ші волокон, при змісті віскозного волокна менше 10мас.% не має цензу з економічної точки зору. Виготовлення нетканого голкопробивного СФМ-АВ за пропонованим способом здійснюють із суміші віскозного волокна з лінійною густиною 0,60 текс і аніонообмінного полікапроамідного волокна, що містить 40% мас. ПДМАЕМА (прототип з такою кількістю щепленого ПДМАЕМА має необхідні для виготовлення і експлуатації ПГЕ міцність волокна, лінійну густину - 0,48 текс, СОЕ - 3,06мг·екв/г). Сорбційно-фізичні характеристики зразків СФМ-АВ з різним масовим співвідношення А:В приведені в табл.1; порівняльні данні по СОЕ прототипа та СФМ-АВ зі співвідношенням А:В=70:30 в табл.2. Час захисної дії СФМ-АВ визначався при швидкості газоповітряної суміші (ГПС) - 3см/с, відносній вологості ГПС - 70%, концентрації HF 2,5мг/м3. Таблиця 1 Сорбційно-фізичні характеристики зразків СФМ-АВ з різним масовим співвідношення А:В Матеріал СФМ-АВ Прототип Співвідношення змісту аніонообмінного і віскозного волокна % 95:5 90:10 70:30 50:50 40:60 100:0 СОЕ Повітропроникність Час захисної дії по фтороводню мг·екв/г 2,97 2,86 2,48 2,09 1,89 3,06 дм3/м2·с 253 241 233 224 213 257 ч 25,3 24,5 22,6 19,2 16,1 26,1 Таблиця 2 Фізико-хімічні характеристики СФМ-АВ (А:В=70:30) Матеріал СФМ-АВ Прототип Поверхнева густина г/м2 320 550 Судячи з наведених в табл.1 і 2 даних, матеріал СФМ-АВ, що одержаний з волокон А і В при їх масовому співвідношенні (%) 50÷90:50÷10, є ефективним хемосорбентом респіраторного призначення: використання ПГЕ, виготовлених з таких Комп’ютерна верстка А. Рябко Товщина мм 3,2 4,5 СОЕ мг·екв/г 2,48 3,06 СФМ-АВ, для спорядження легких ЗІЗОД забезпечує очистку повітря від кислих газів до санітарних норм (ПДК), а також зменшення витрат на охорону праці. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
