Логічний елемент

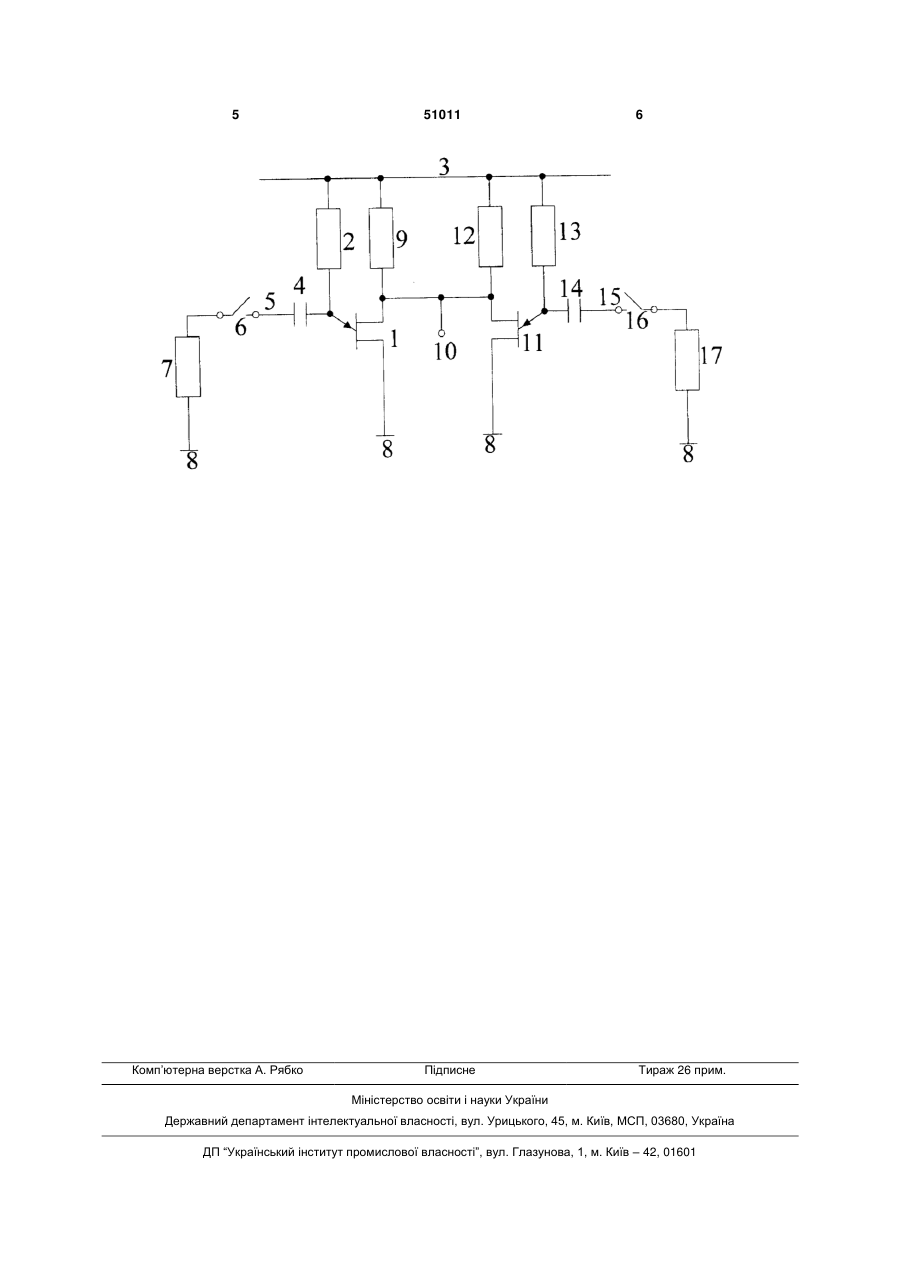

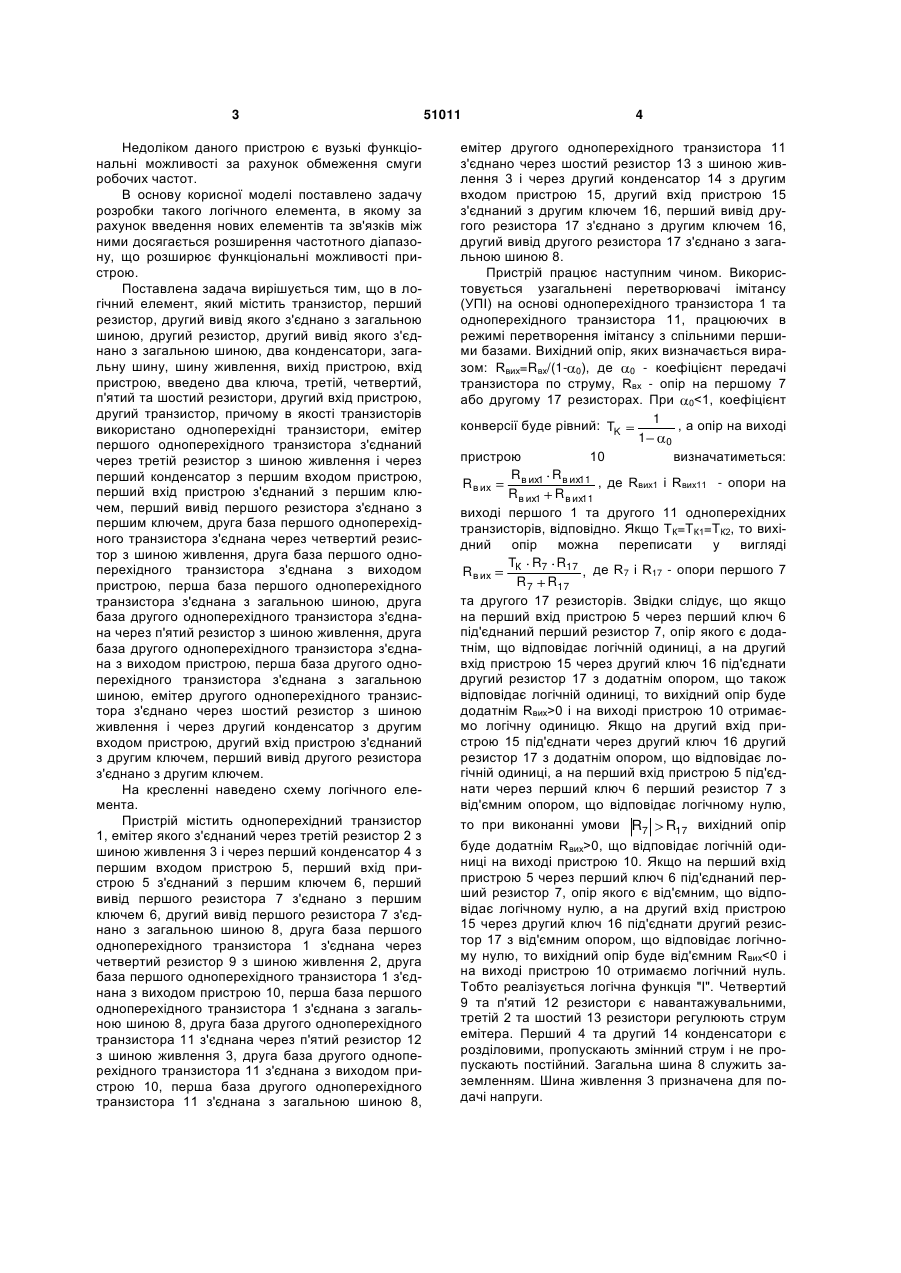

Логічний елемент, що містить транзистор, перший резистор, другий вивід якого з'єднано з загальною шиною, другий резистор, другий вивід якого з'єднано з загальною шиною, два конденсатори, загальну шину, шину живлення, вихід пристрою, вхід пристрою, який відрізняється тим, що введено два ключі, третій, четвертий, п'ятий та шостий резистори, другий вхід пристрою, другий транзистор, причому як транзистор використано одноперехідні транзистори, емітер першого одноперехідного транзистора з'єднаний через третій резистор 3 Недоліком даного пристрою є вузькі функціональні можливості за рахунок обмеження смуги робочих частот. В основу корисної моделі поставлено задачу розробки такого логічного елемента, в якому за рахунок введення нових елементів та зв'язків між ними досягається розширення частотного діапазону, що розширює функціональні можливості пристрою. Поставлена задача вирішується тим, що в логічний елемент, який містить транзистор, перший резистор, другий вивід якого з'єднано з загальною шиною, другий резистор, другий вивід якого з'єднано з загальною шиною, два конденсатори, загальну шину, шину живлення, вихід пристрою, вхід пристрою, введено два ключа, третій, четвертий, п'ятий та шостий резистори, другий вхід пристрою, другий транзистор, причому в якості транзисторів використано одноперехідні транзистори, емітер першого одноперехідного транзистора з'єднаний через третій резистор з шиною живлення і через перший конденсатор з першим входом пристрою, перший вхід пристрою з'єднаний з першим ключем, перший вивід першого резистора з'єднано з першим ключем, друга база першого одноперехідного транзистора з'єднана через четвертий резистор з шиною живлення, друга база першого одноперехідного транзистора з'єднана з виходом пристрою, перша база першого одноперехідного транзистора з'єднана з загальною шиною, друга база другого одноперехідного транзистора з'єднана через п'ятий резистор з шиною живлення, друга база другого одноперехідного транзистора з'єднана з виходом пристрою, перша база другого одноперехідного транзистора з'єднана з загальною шиною, емітер другого одноперехідного транзистора з'єднано через шостий резистор з шиною живлення і через другий конденсатор з другим входом пристрою, другий вхід пристрою з'єднаний з другим ключем, перший вивід другого резистора з'єднано з другим ключем. На кресленні наведено схему логічного елемента. Пристрій містить одноперехідний транзистор 1, емітер якого з'єднаний через третій резистор 2 з шиною живлення 3 і через перший конденсатор 4 з першим входом пристрою 5, перший вхід пристрою 5 з'єднаний з першим ключем 6, перший вивід першого резистора 7 з'єднано з першим ключем 6, другий вивід першого резистора 7 з'єднано з загальною шиною 8, друга база першого одноперехідного транзистора 1 з'єднана через четвертий резистор 9 з шиною живлення 2, друга база першого одноперехідного транзистора 1 з'єднана з виходом пристрою 10, перша база першого одноперехідного транзистора 1 з'єднана з загальною шиною 8, друга база другого одноперехідного транзистора 11 з'єднана через п'ятий резистор 12 з шиною живлення 3, друга база другого одноперехідного транзистора 11 з'єднана з виходом пристрою 10, перша база другого одноперехідного транзистора 11 з'єднана з загальною шиною 8, 51011 4 емітер другого одноперехідного транзистора 11 з'єднано через шостий резистор 13 з шиною живлення 3 і через другий конденсатор 14 з другим входом пристрою 15, другий вхід пристрою 15 з'єднаний з другим ключем 16, перший вивід другого резистора 17 з'єднано з другим ключем 16, другий вивід другого резистора 17 з'єднано з загальною шиною 8. Пристрій працює наступним чином. Використовується узагальнені перетворювачі імітансу (УПІ) на основі одноперехідного транзистора 1 та одноперехідного транзистора 11, працюючих в режимі перетворення імітансу з спільними першими базами. Вихідний опір, яких визначається виразом: Rвих=Rвх/(1- 0), де 0 - коефіцієнт передачі транзистора по струму, Rвх - опір на першому 7 або другому 17 резисторах. При 00 і на виході пристрою 10 отримаємо логічну одиницю. Якщо на другий вхід пристрою 15 під'єднати через другий ключ 16 другий резистор 17 з додатнім опором, що відповідає логічній одиниці, а на перший вхід пристрою 5 під'єднати через перший ключ 6 перший резистор 7 з від'ємним опором, що відповідає логічному нулю, то при виконанні умови R7 R17 вихідний опір буде додатнім Rвих>0, що відповідає логічній одиниці на виході пристрою 10. Якщо на перший вхід пристрою 5 через перший ключ 6 під'єднаний перший резистор 7, опір якого є від'ємним, що відповідає логічному нулю, а на другий вхід пристрою 15 через другий ключ 16 під'єднати другий резистор 17 з від'ємним опором, що відповідає логічному нулю, то вихідний опір буде від'ємним Rвих
