Захват для кріплення циліндричних зразків з металу при випробуваннях на втому
Формула / Реферат
Захват для кріплення циліндричних зразків з металу при випробуваннях на втому, який включає в себе корпус, підпорні вкладні та накидну гайку, який відрізняється тим, що корпус захвата містить притисні пружні елементи, які роз'єднані сепараторами у спеціальній циліндричній обоймі, втулку - цангу, пружину - демпфер, накидну гайку, яка протарована по осьовому переміщенню при фіксації зразка у захваті, та стопорну гайку.
Текст

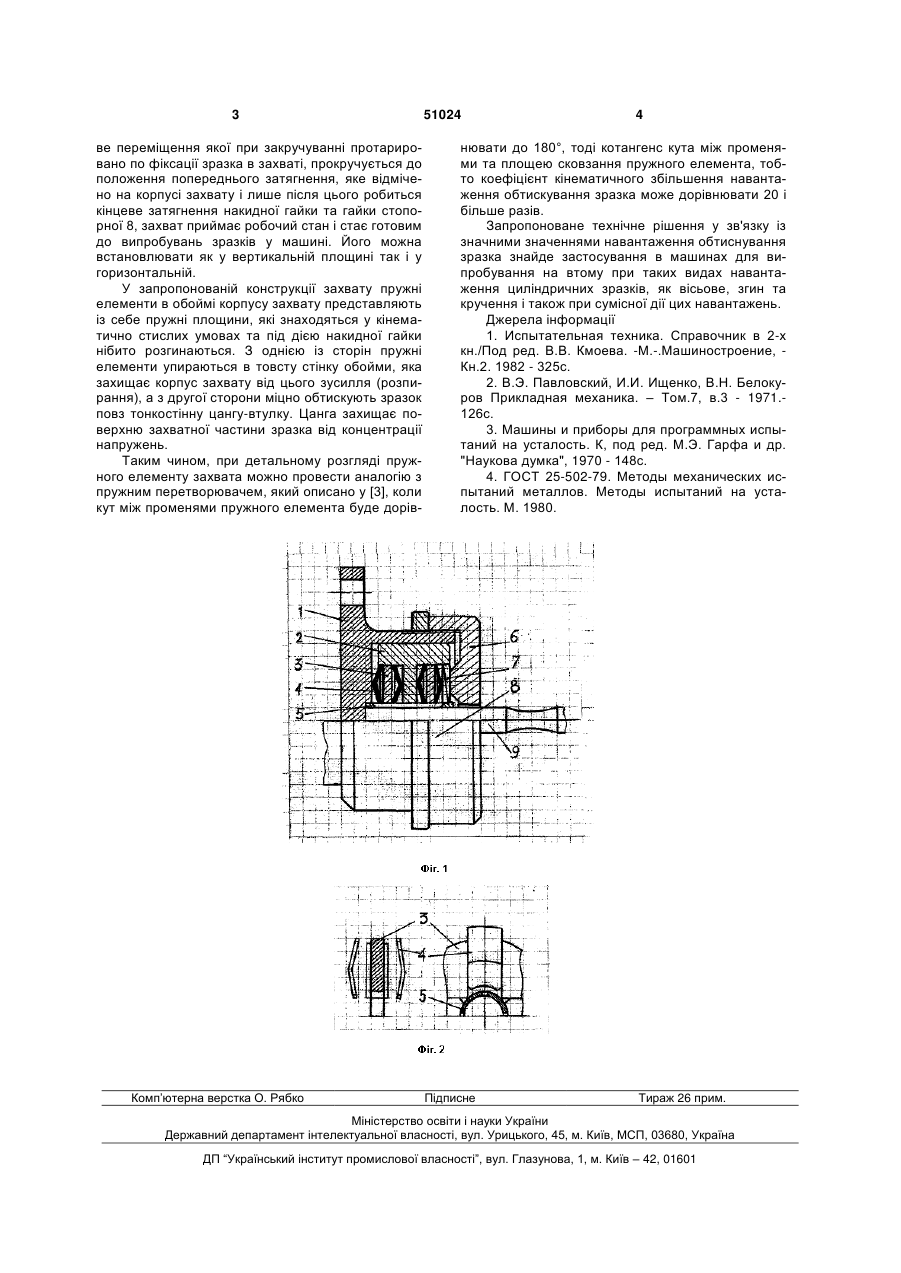

Захват для кріплення циліндричних зразків з металу при випробуваннях на втому, який включає 3 ве переміщення якої при закручуванні протарировано по фіксації зразка в захваті, прокручується до положення попереднього затягнення, яке відмічено на корпусі захвату і лише після цього робиться кінцеве затягнення накидної гайки та гайки стопорної 8, захват приймає робочий стан і стає готовим до випробувань зразків у машині. Його можна встановлювати як у вертикальній площині так і у горизонтальній. У запропонованій конструкції захвату пружні елементи в обоймі корпусу захвату представляють із себе пружні площини, які знаходяться у кінематично стислих умовах та під дією накидної гайки нібито розгинаються. З однією із сторін пружні елементи упираються в товсту стінку обойми, яка захищає корпус захвату від цього зусилля (розпирання), а з другої сторони міцно обтискують зразок повз тонкостінну цангу-втулку. Цанга захищає поверхню захватної частини зразка від концентрації напружень. Таким чином, при детальному розгляді пружного елементу захвата можно провести аналогію з пружним перетворювачем, який описано у [3], коли кут між променями пружного елемента буде дорів Комп’ютерна верстка О. Рябко 51024 4 нювати до 180°, тоді котангенс кута між променями та площею сковзання пружного елемента, тобто коефіцієнт кінематичного збільшення навантаження обтискування зразка може дорівнювати 20 і більше разів. Запропоноване технічне рішення у зв'язку із значними значеннями навантаження обтиснування зразка знайде застосування в машинах для випробування на втому при таких видах навантаження циліндричних зразків, як вісьове, згин та кручення і також при сумісної дії цих навантажень. Джерела інформації 1. Испытательная техника. Справочник в 2-х кн./Под ред. В.В. Кмоева. -М.-.Машиностроение, Кн.2. 1982 - 325с. 2. В.Э. Павловский, И.И. Ищенко, В.Н. Белокуров Прикладная механика. – Том.7, в.3 - 1971.126с. 3. Машины и приборы для программных испытаний на усталость. К, под ред. М.Э. Гарфа и др. "Наукова думка", 1970 - 148с. 4. ГОСТ 25-502-79. Методы механических испытаний металлов. Методы испытаний на усталость. М. 1980. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHolder for fixation of cylindrical samples made of metal at fatigue tests
Автори англійськоюBelokurov Volodymyr Mykolaiovych
Назва патенту російськоюЗахват для крепления цилиндрических образцов из металла при испытаниях на усталость
Автори російськоюБелокуров Владимир Николаевич
МПК / Мітки
МПК: G01N 1/00
Мітки: випробуваннях, металу, циліндричних, кріплення, втому, зразків, захват
