Високовольтний струмопровід
Номер патенту: 51025
Опубліковано: 25.06.2010
Автори: Шестеренко Володимир Євгеньович, Сірий Олег Миколайович
Формула / Реферат
Високовольтний струмопровід, що включає опори, проводи та ізоляційну арматуру для кріплення проводів до опор, який відрізняється тим, що проводи струмопроводу мають ізоляцію, яка по електричній міцності не перевищує половини міцності фазної ізоляції кабелів тотожної напруги, а арматура кріплення проводів відповідає по електричній міцності фазній ізоляції арматури ліній електропередачі такої ж напруги.
Текст

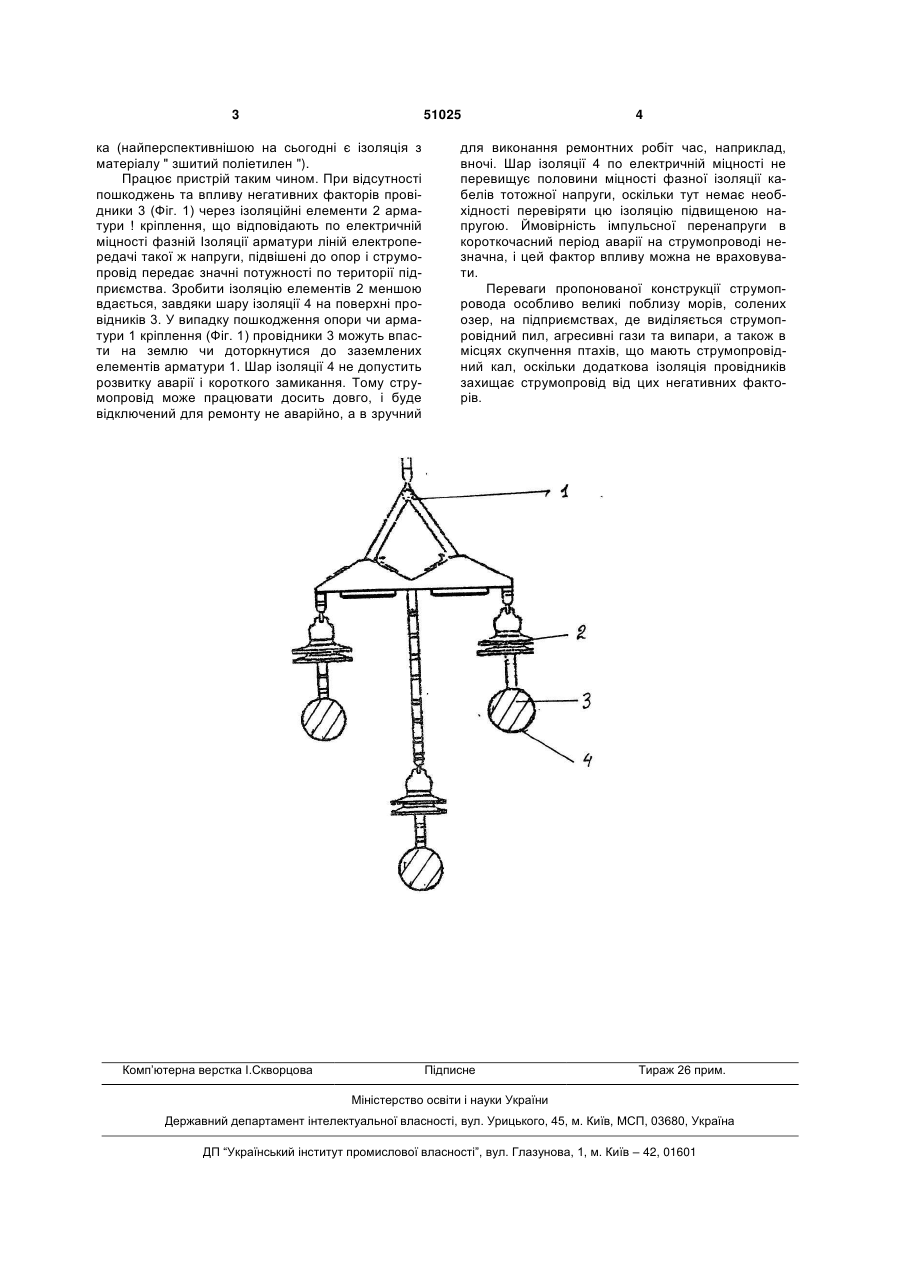

Високовольтний струмопровід, що включає опори, проводи та ізоляційну арматуру для кріплення проводів до опор, який відрізняється тим, що проводи струмопроводу мають ізоляцію, яка по електричній міцності не перевищує половини міцності фазної ізоляції кабелів тотожної напруги, а арматура кріплення проводів відповідає по електричній міцності фазній ізоляції арматури ліній електропередачі такої ж напруги. (19) (21) u201001101 (22) 03.02.2010 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ШЕСТЕРЕНКО ВОЛОДИМИР ЄВГЕНОВИЧ, СІРИЙ ОЛЕГ МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ 3 51025 ка (найперспективнішою на сьогодні є ізоляція з матеріалу " зшитий поліетилен "). Працює пристрій таким чином. При відсутності пошкоджень та впливу негативних факторів провідники 3 (Фіг. 1) через ізоляційні елементи 2 арматури ! кріплення, що відповідають по електричній міцності фазній Ізоляції арматури ліній електропередачі такої ж напруги, підвішені до опор і струмопровід передає значні потужності по території підприємства. Зробити ізоляцію елементів 2 меншою вдається, завдяки шару ізоляції 4 на поверхні провідників 3. У випадку пошкодження опори чи арматури 1 кріплення (Фіг. 1) провідники 3 можуть впасти на землю чи доторкнутися до заземлених елементів арматури 1. Шар ізоляції 4 не допустить розвитку аварії і короткого замикання. Тому струмопровід може працювати досить довго, і буде відключений для ремонту не аварійно, а в зручний Комп’ютерна верстка І.Скворцова 4 для виконання ремонтних робіт час, наприклад, вночі. Шар ізоляції 4 по електричній міцності не перевищує половини міцності фазної ізоляції кабелів тотожної напруги, оскільки тут немає необхідності перевіряти цю ізоляцію підвищеною напругою. Ймовірність імпульсної перенапруги в короткочасний період аварії на струмопроводі незначна, і цей фактор впливу можна не враховувати. Переваги пропонованої конструкції струмопровода особливо великі поблизу морів, солених озер, на підприємствах, де виділяється струмопровідний пил, агресивні гази та випари, а також в місцях скупчення птахів, що мають струмопровідний кал, оскільки додаткова ізоляція провідників захищає струмопровід від цих негативних факторів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHigh voltage current distributor
Автори англійськоюShesterenko Volodymyr Yevhenovych, Siryi Oleh Mykolaiovych
Назва патенту російськоюВысоковольтный токопровод
Автори російськоюШестеренко Владимир Евгеньевич, Сирый Олег Николаевич
МПК / Мітки
МПК: H02J 3/12
Мітки: струмопровід, високовольтний
