Захват, наприклад для циліндричних вантажів

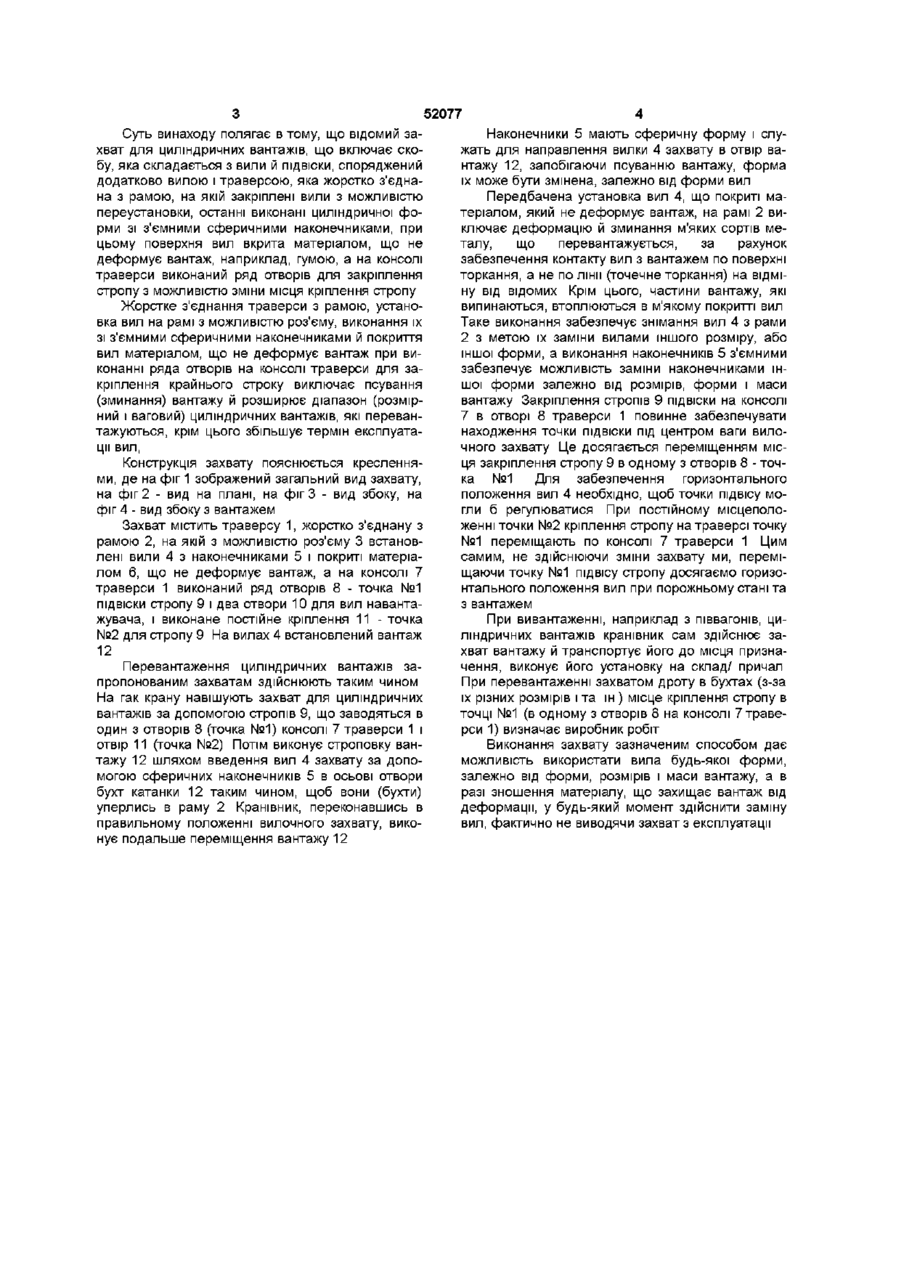

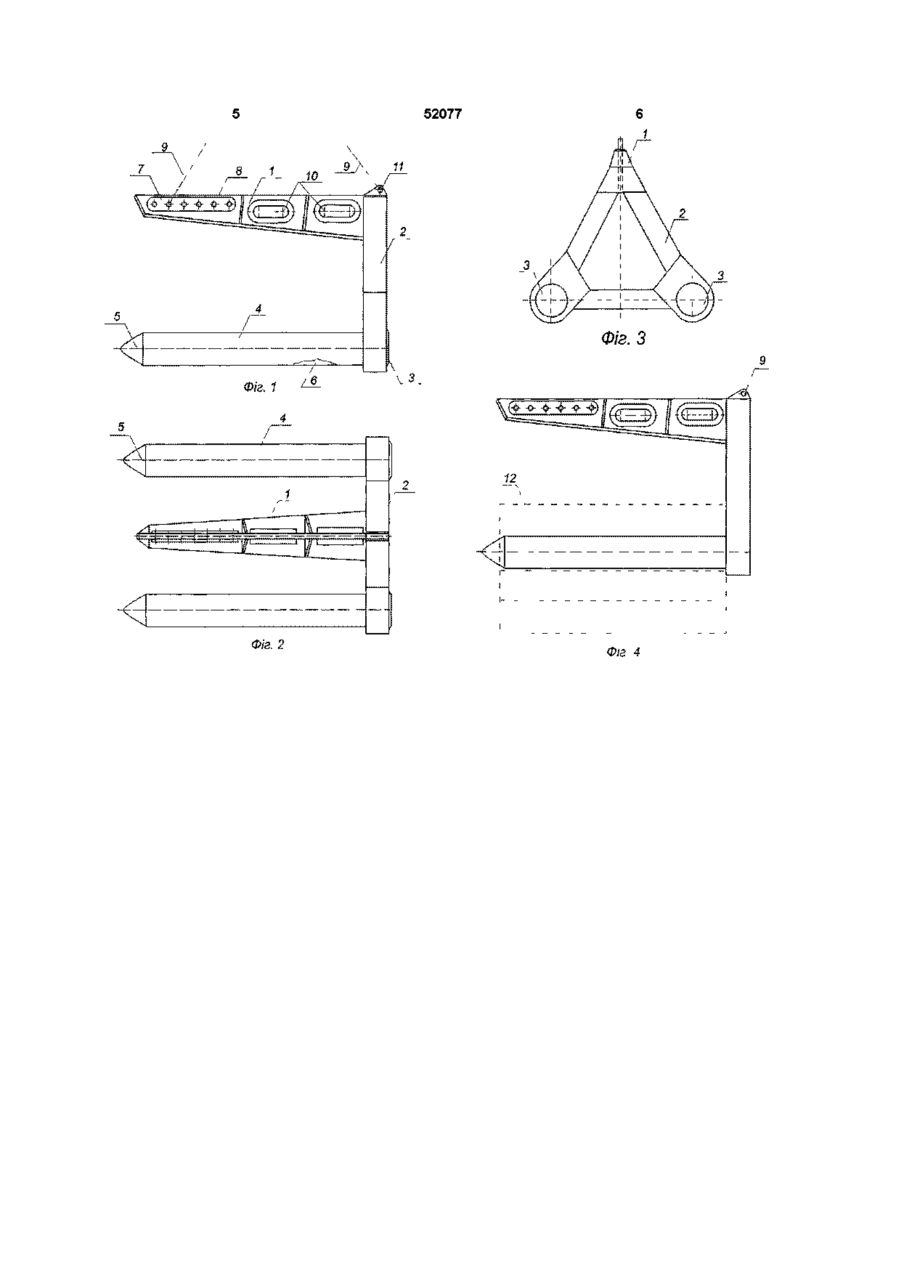

Захват, наприклад для циліндричних ванта жів, який містить скобу, що складається з вил і ПІДВІСКИ, який відрізняється тим, що він оснащений траверсою і додатковими вилами, траверса жорстко з'єднана з рамою, на якій закріплені вили з можливістю переустановлення і виконані циліндричної форми з конусоподібними знімними наконечниками, при цьому поверхня вил вкрита матеріалом, що не деформує вантаж, а на консолі траверси виконаний ряд отворів, в одному з яких закріплений строп Запропонований винахід належить до галузі вантажно-розвантажувальних робіт, зокрема - до пристроїв для перевантаження циліндричних вантажів з центральним отвором, як наприклад, бухти катанки, листовий метал, ВІДПОВІДНО упакований і т ш , і може бути використаний для перевантаження м'яких сортів металу ВІДОМІ захвати, що використовуються для перевантаження в горизонтальному положенні бобин, рулонів листового металу або інших аналогічних вантажів (див заявка Франції №2297121, МКІ В66С 1/22, публікація "Bulletin officiel de la propnete mdustrirlle", 1976p , №37), які мають вила, траверсу з пристосуванням для установки на крані Пристосування для установки на крані з траверсою являє собою вельми складну конструкцію, а вила виконані таким чином, що при перевантаженні рулонів і т ш , мають місце деформації вантажу Відомий захват для підняття рулонів (див акц заявка Великобританії №1287401, МКІ В66С 1/30, публікація ЗО 08 1972р ), який містить складну систему поліспастів і привод нахилу і повороту вил, споряджених губками, які заводять в середину і притискають до рулону приводним механізмом Цей захват складний у виготовленні й експлуатації і при цьому не виключена деформація вантажу Відомий вантажозахватний пристрій для перевантаження циліндричних вантажів (див "Крановые грузозахватные устройства" Справочник, А А Вайнсон, А Ф Андреев, М , "Машиностроение", 1982), який включає одну лапу (вила) плоскої конфігурації і певної довжини, призначений для рулона певної ваги й розміру, що при експлуатації де формує поверхню циліндричних вантажів, які перевантажуються, зокрема катанки Крім того, для забезпечення горизонтального положення лап (вил) при заведенні порожнього і підніманні навантаженого пристрою, необхідно переміщати точку підвісу так, щоб вона залишалась завжди під центром ваги вантажозахватного пристрою, для чого застосовують додатково різноманітні пристосування Відомий захват фірми PFEIFER для циліндричних вантажів, зокрема для листового металу або катанки (копія рекламного проспекту прикладається), який призначений для перевантаження рулонів певного розміру й маси, і являє собою плоску скобу (захват) одного типорозміру з противагою, встановленою у верхній частині скоби Використання зазначеного захвата призводить до деформації металу в рулонах, обмежує за розмірами й масою номенклатуру вантажів (для кожного типорозміру й ваги необхідна нова скоба), вимагає додаткових робочих рук До основи винаходу поставлене завдання усунення деформації Або псування вантажів, що перевантажуються, зокрема катанки з м'яких сортів металу, розширення номенклатури вантажів, що перевантажуються, зниження металоємності вантажозахватного пристрою, збільшення ДОВГОВІЧНОСТІ захвата шляхом такого виконання вил і взаємного розташування з траверсою, при яких виключається зминання і деформація вантажу і при яких використовується одне й теж вантажозахватне пристосування при різноманітних довжині й масі циліндричних вантажів О ю 52077 Суть винаходу полягає в тому, що відомий захват для циліндричних вантажів, що включає скобу, яка складається з вили й ПІДВІСКИ, споряджений додатково вилою і траверсою, яка жорстко з'єднана з рамою, на якій закріплені вили з можливістю переустановки, останні виконані циліндричної форми зі з'ємними сферичними наконечниками, при цьому поверхня вил вкрита матеріалом, що не деформує вантаж, наприклад, гумою, а на консолі траверси виконаний ряд отворів для закріплення стропу з можливістю зміни місця кріплення стропу Жорстке з'єднання траверси з рамою, установка вил на рамі з можливістю роз'єму, виконання їх зі з'ємними сферичними наконечниками й покриття вил матеріалом, що не деформує вантаж при виконанні ряда отворів на консолі траверси для закріплення крайнього строку виключає псування (зминання) вантажу й розширює діапазон (розмірний і ваговий) циліндричних вантажів, які перевантажуються, крім цього збільшує термін експлуатації вил, Конструкція захвату пояснюється кресленнями, де на фіг 1 зображений загальний вид захвату, на фіг 2 - вид на плані, на фіг 3 - вид збоку, на фіг 4 - вид збоку з вантажем Захват містить траверсу 1, жорстко з'єднану з рамою 2, на якій з можливістю роз'єму 3 встановлені вили 4 з наконечниками 5 і покриті матеріалом 6, що не деформує вантаж, а на консолі 7 траверси 1 виконаний ряд отворів 8 - точка №1 ПІДВІСКИ стропу 9 і два отвори 10 для вил навантажувача, і виконане постійне кріплення 11 - точка №2 для стропу 9 На вилах 4 встановлений вантаж 12 Перевантаження циліндричних вантажів запропонованим захватам здійснюють таким чином На гак крану навішують захват для циліндричних вантажів за допомогою стропів 9, що заводяться в один з отворів 8 (точка №1) консолі 7 траверси 1 і отвір 11 (точка №2) Потім виконує строповку вантажу 12 шляхом введення вил 4 захвату за допомогою сферичних наконечників 5 в осьові отвори бухт катанки 12 таким чином, щоб вони (бухти) уперлись в раму 2 Кранівник, переконавшись в правильному положенні вилочного захвату, виконує подальше переміщення вантажу 12 Наконечники 5 мають сферичну форму і служать для направлення вилки 4 захвату в отвір вантажу 12, запобігаючи псуванню вантажу, форма їх може бути змінена, залежно від форми вил Передбачена установка вил 4, що покриті матеріалом, який не деформує вантаж, на рамі 2 виключає деформацію й зминання м'яких сортів металу, що перевантажується, за рахунок забезпечення контакту вил з вантажем по поверхні торкання, а не по лінії (точечне торкання) на відміну від відомих Крім цього, частини вантажу, які випинаються, втоплюються в м'якому покритті вил Таке виконання забезпечує знімання вил 4 з рами 2 з метою їх заміни вилами іншого розміру, або іншої форми, а виконання наконечників 5 з'ємними забезпечує можливість заміни наконечниками іншої форми залежно від розмірів, форми і маси вантажу Закріплення стропів 9 ПІДВІСКИ на консолі 7 в отворі 8 траверси 1 повинне забезпечувати находження точки ПІДВІСКИ ПІД центром ваги вилочного захвату Це досягається переміщенням місця закріплення стропу 9 в одному з отворів 8 - точка №1 Для забезпечення горизонтального положення вил 4 необхідно, щоб точки підвісу могли б регулюватися При постійному місцеположенні точки №2 кріплення стропу на траверсі точку №1 переміщають по консолі 7 траверси 1 Цим самим, не здійснюючи зміни захвату ми, переміщаючи точку №1 підвісу стропу досягаємо горизонтального положення вил при порожньому стані та 3 вантажем При вивантаженні, наприклад з піввагонів, циліндричних вантажів кранівник сам здійснює захват вантажу й транспортує його до місця призначення, виконує його установку на склад/ причал При перевантаженні захватом дроту в бухтах (з-за їх різних розмірів і та ш ) місце кріплення стропу в точці №1 (в одному з отворів 8 на консолі 7 траверси 1) визначає виробник робіт Виконання захвату зазначеним способом дає можливість використати вила будь-якої форми, залежно від форми, розмірів і маси вантажу, а в разі зношення матеріалу, що захищає вантаж від деформації, у будь-який момент здійснити заміну вил, фактично не виводячи захват з експлуатації 52077 Фіг. З 12 Фіг. 2 Фіг 4
