Двошаровий кулірний трикотаж

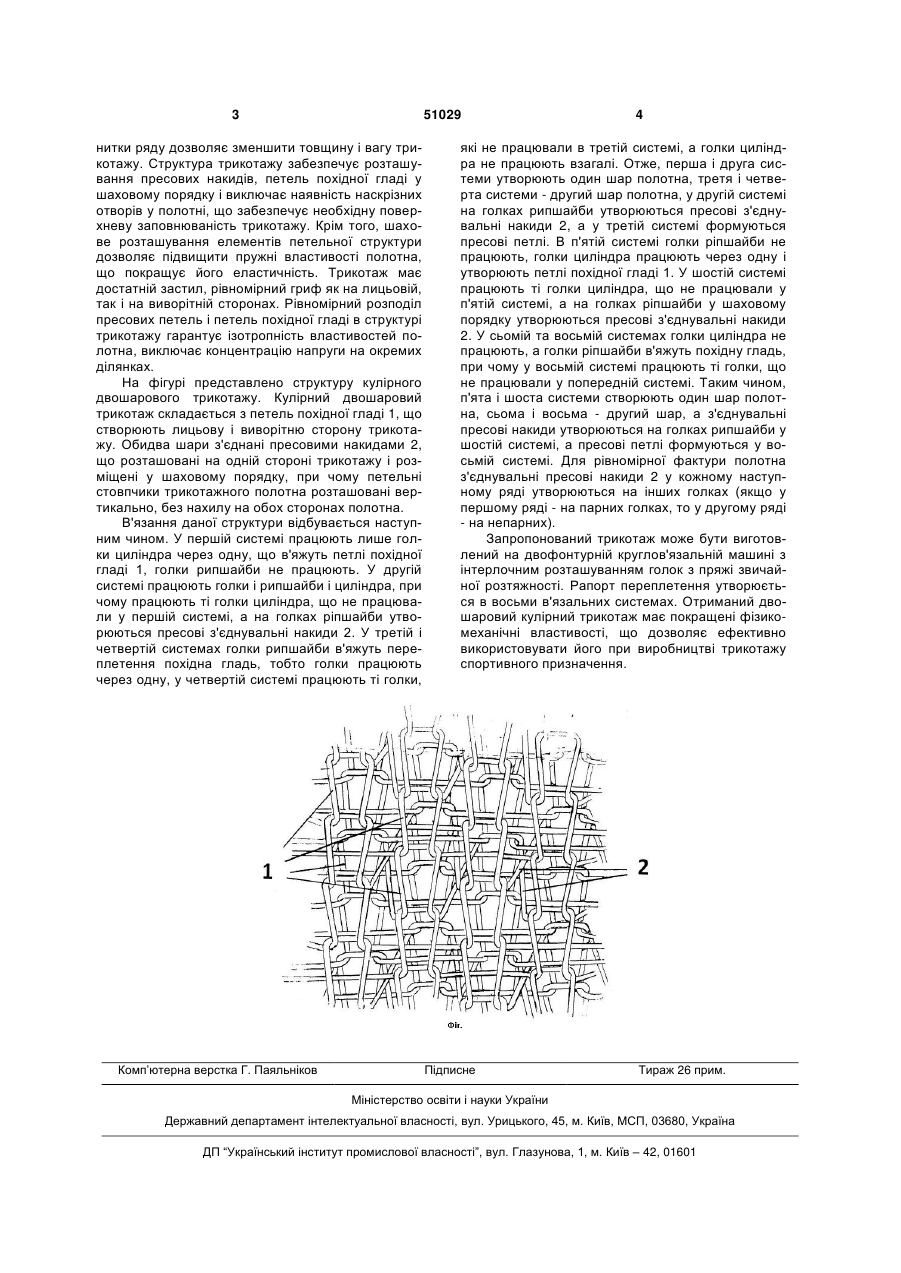

Двошаровий кулірний трикотаж, шари якого складаються з петельних рядів, що містять петлі похідної гладі, розташовані з обох боків трикотажу і з'єднані пресовими накидами, що виконані з основної нитки, який відрізняється тим, що пресові накиди з'єднують петлі похідної гладі з чергуванням в суміжних петельних рядах, мають однакову форму і довжину та виконані з однієї нитки одного з шарів. (19) (21) u201001107 (22) 03.02.2010 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ГАЛАВСЬКА ЛЮДМИЛА ЄВГЕНІЇВНА, МОТОВИЛОВЕЦЬ НАТАЛІЯ ВІКТОРІВНА (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 51029 нитки ряду дозволяє зменшити товщину і вагу трикотажу. Структура трикотажу забезпечує розташування пресових накидів, петель похідної гладі у шаховому порядку і виключає наявність наскрізних отворів у полотні, що забезпечує необхідну поверхневу заповнюваність трикотажу. Крім того, шахове розташування елементів петельної структури дозволяє підвищити пружні властивості полотна, що покращує його еластичність. Трикотаж має достатній застил, рівномірний гриф як на лицьовій, так і на виворітній сторонах. Рівномірний розподіл пресових петель і петель похідної гладі в структурі трикотажу гарантує ізотропність властивостей полотна, виключає концентрацію напруги на окремих ділянках. На фігурі представлено структуру кулірного двошарового трикотажу. Кулірний двошаровий трикотаж складається з петель похідної гладі 1, що створюють лицьову і виворітню сторону трикотажу. Обидва шари з'єднані пресовими накидами 2, що розташовані на одній стороні трикотажу і розміщені у шаховому порядку, при чому петельні стовпчики трикотажного полотна розташовані вертикально, без нахилу на обох сторонах полотна. В'язання даної структури відбувається наступним чином. У першій системі працюють лише голки циліндра через одну, що в'яжуть петлі похідної гладі 1, голки рипшайби не працюють. У другій системі працюють голки і рипшайби і циліндра, при чому працюють ті голки циліндра, що не працювали у першій системі, а на голках ріпшайби утворюються пресові з'єднувальні накиди 2. У третій і четвертій системах голки рипшайби в'яжуть переплетення похідна гладь, тобто голки працюють через одну, у четвертій системі працюють ті голки, Комп’ютерна верстка Г. Паяльніков 4 які не працювали в третій системі, а голки циліндра не працюють взагалі. Отже, перша і друга системи утворюють один шар полотна, третя і четверта системи - другий шар полотна, у другій системі на голках рипшайби утворюються пресові з'єднувальні накиди 2, а у третій системі формуються пресові петлі. В п'ятій системі голки ріпшайби не працюють, голки циліндра працюють через одну і утворюють петлі похідної гладі 1. У шостій системі працюють ті голки циліндра, що не працювали у п'ятій системі, а на голках ріпшайби у шаховому порядку утворюються пресові з'єднувальні накиди 2. У сьомій та восьмій системах голки циліндра не працюють, а голки ріпшайби в'яжуть похідну гладь, при чому у восьмій системі працюють ті голки, що не працювали у попередній системі. Таким чином, п'ята і шоста системи створюють один шар полотна, сьома і восьма - другий шар, а з'єднувальні пресові накиди утворюються на голках рипшайби у шостій системі, а пресові петлі формуються у восьмій системі. Для рівномірної фактури полотна з'єднувальні пресові накиди 2 у кожному наступному ряді утворюються на інших голках (якщо у першому ряді - на парних голках, то у другому ряді - на непарних). Запропонований трикотаж може бути виготовлений на двофонтурній круглов'язальній машині з інтерлочним розташуванням голок з пряжі звичайної розтяжності. Рапорт переплетення утворюється в восьми в'язальних системах. Отриманий двошаровий кулірний трикотаж має покращені фізикомеханічні властивості, що дозволяє ефективно використовувати його при виробництві трикотажу спортивного призначення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
