Фрикційна передача
Номер патенту: 51030
Опубліковано: 25.06.2010
Автори: Хомяк Олег Миколайович, Марченко Анатолій Іванович, Піпа Борис Федорович
Формула / Реферат
Фрикційна передача, що містить ведучий і ведений конічні котки, осі яких розташовані паралельно, та засіб для притиску ведучого конічного котка до веденого конічного котка, яка відрізняється тим, що додатково обладнана проміжним валом, причому ведучий конічний коток жорстко закріплено на проміжному валу, а засіб для притиску котків виконано у вигляді косозубої циліндричної передачі, ведена шестірня якої жорстко закріплена на кінці проміжного вала.
Текст

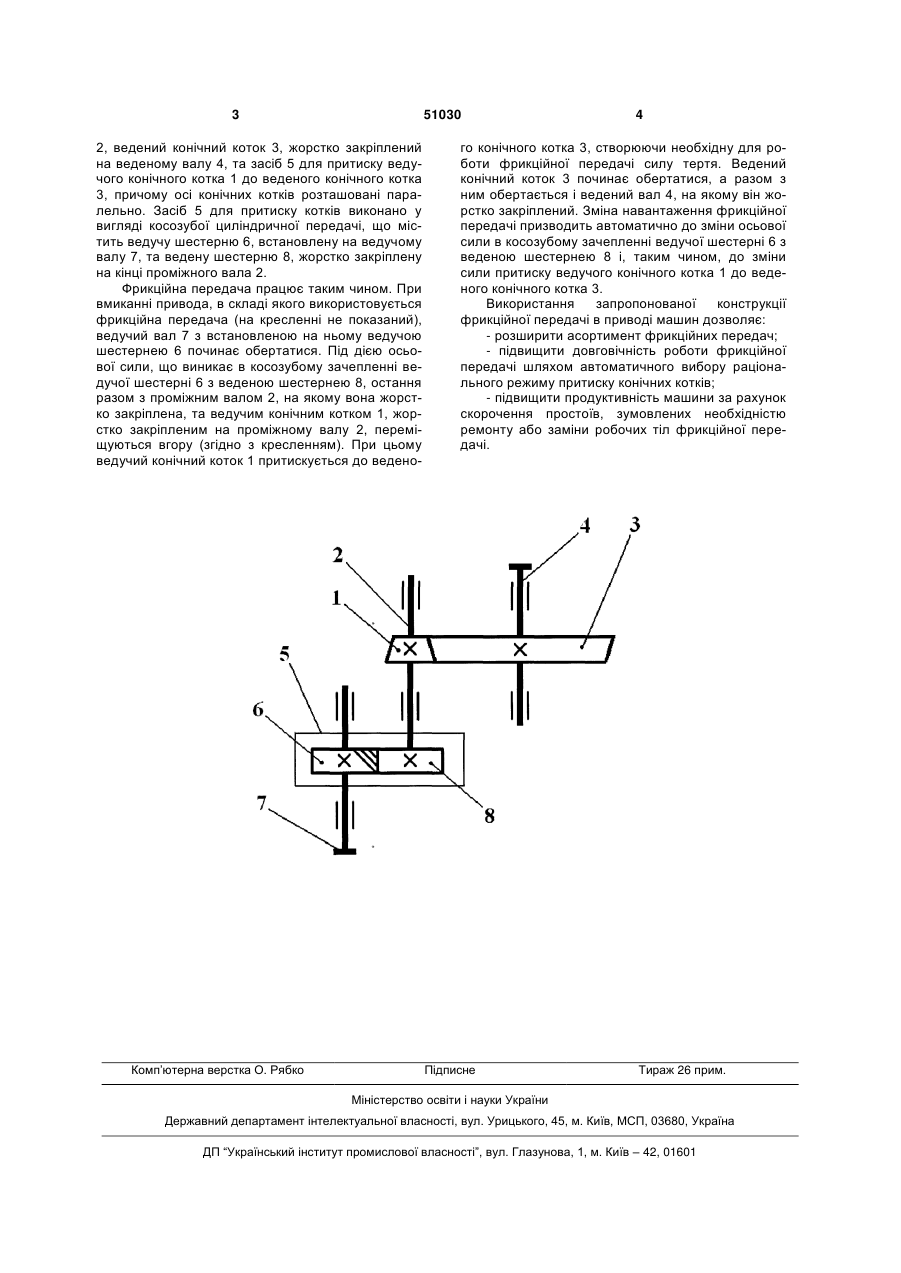

Фрикційна передача, що містить ведучий і ведений конічні котки, осі яких розташовані паралельно, та засіб для притиску ведучого конічного котка до веденого конічного котка, яка відрізняється тим, що додатково обладнана проміжним валом, причому ведучий конічний коток жорстко закріплено на проміжному валу, а засіб для притиску котків виконано у вигляді косозубої циліндричної передачі, ведена шестірня якої жорстко закріплена на кінці проміжного вала. (19) (21) u201001108 (22) 03.02.2010 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 51030 2, ведений конічний коток 3, жорстко закріплений на веденому валу 4, та засіб 5 для притиску ведучого конічного котка 1 до веденого конічного котка 3, причому осі конічних котків розташовані паралельно. Засіб 5 для притиску котків виконано у вигляді косозубої циліндричної передачі, що містить ведучу шестерню 6, встановлену на ведучому валу 7, та ведену шестерню 8, жорстко закріплену на кінці проміжного вала 2. Фрикційна передача працює таким чином. При вмиканні привода, в складі якого використовується фрикційна передача (на кресленні не показаний), ведучий вал 7 з встановленою на ньому ведучою шестернею 6 починає обертатися. Під дією осьової сили, що виникає в косозубому зачепленні ведучої шестерні 6 з веденою шестернею 8, остання разом з проміжним валом 2, на якому вона жорстко закріплена, та ведучим конічним котком 1, жорстко закріпленим на проміжному валу 2, переміщуються вгору (згідно з кресленням). При цьому ведучий конічний коток 1 притискується до ведено Комп’ютерна верстка О. Рябко 4 го конічного котка 3, створюючи необхідну для роботи фрикційної передачі силу тертя. Ведений конічний коток 3 починає обертатися, а разом з ним обертається і ведений вал 4, на якому він жорстко закріплений. Зміна навантаження фрикційної передачі призводить автоматично до зміни осьової сили в косозубому зачепленні ведучої шестерні 6 з веденою шестернею 8 і, таким чином, до зміни сили притиску ведучого конічного котка 1 до веденого конічного котка 3. Використання запропонованої конструкції фрикційної передачі в приводі машин дозволяє: - розширити асортимент фрикційних передач; - підвищити довговічність роботи фрикційної передачі шляхом автоматичного вибору раціонального режиму притиску конічних котків; - підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих тіл фрикційної передачі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
