Композиція для виготовлення гіпсобетонних виробів
Номер патенту: 12211
Опубліковано: 25.12.1996
Автори: Шеруда Віталій Миколайович, Ласська Олена Анатоліївна, Гармашов Андрій Петрович, Ушаткін Сергій Михайлович, Багдавадзе Іраклій Михайлович, Безсмертний Микола Петрович
Формула / Реферат

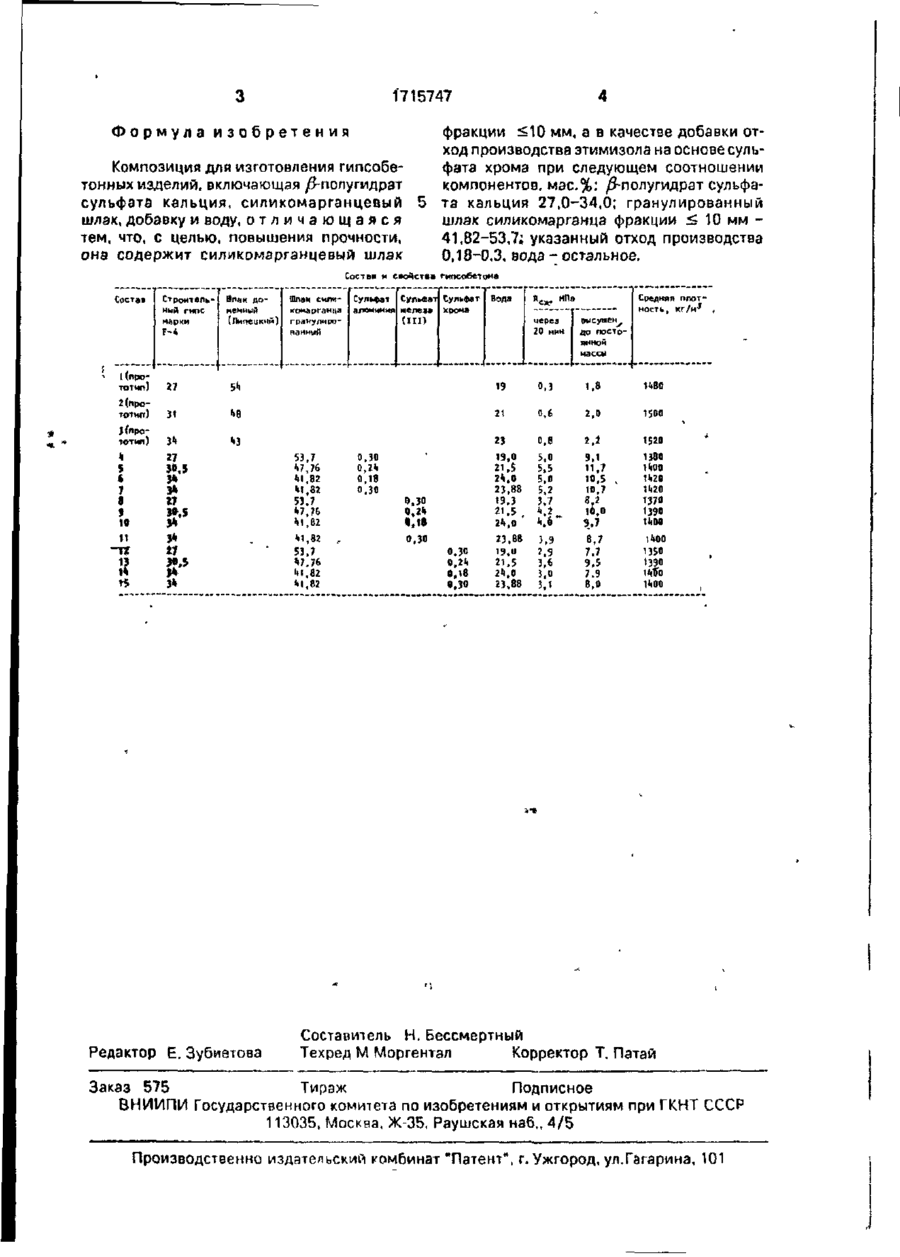

Композиция для изготовления гипсобетонных изделий, включающая b-полугидрат сульфата кальция, силикомарганцевый шлак, добавку и воду, отличающаяся тем, что, с целью повышения прочности, она содержит силикомарганцевый шлак фракции £ 10 мм, а в качестве добавки отход производства этимизола на основе сульфата хрома при следующем соотошении компонентов, мас.%: b-полугидрат сульфата кальция 27,0-34,0; гранулированный шлак силикомарганца фракции £ 10мм - 41,82-53,7; указанный отход производства 0,18-0,3, вода - остальное.
Текст
Изобретение относится к промышленности строительных материалов и может быть использовано для изготовления внут ренних стеновых панелей, плит, камней а других гипсобетонных изделий. Цель изобретения-повышение прочности. Композиция для изготовления гипсобетонных изделий включает следущие компоненты, мае.%:/?-полугидратсульфата кальция 27,034,0; гранулированный шлак силикомэрганца 41,82-53,7; отход производства этимизола 0,18-0,3, воду- остальное. Композиция характеризуется механической прочностью при сжатии через 20 мин, 2,95,5 МПа, прочностью при сжатии образцов, высушенных до постоянной массы, 7,9-11,7 МПа, средней плотностью, кг/м 1350-1420. 1 табл. Изобретение относится к промышленности строительных материалов и может быть использавано для изготовления внутренних стеновых панелей, плит, камней и других гипсобетонных изделий. Цель изобретения - повышение прочности. П р и м е р. В качестве исходных материалов применяют /J-полугидрат сульфата кальция - гипсовое вяжущее марки Г 4 по ГОСТ 125-79; -гранулированный шлак силикомарганцз следующего химического состава, %: SiO241,9-49,7;CaO 12,2-14,0; АІ2Оз 7,28,0; МдО 2,9-3,1; МпО 13,4-20,3; FeO 0,50,55; SO3 1,0-1,2; отход производства этимизола, являющийся продуктом фармацевтического производства следующего состава, %: Cr2(SOob 27-30; Na2SO4 4,5-5,0; H2SO4 1,0-2,0; примеси до 1,0; НгО-остальное. Отходом производства этимизола смачивают гранулированный шлак силикомарганца и перемешивают. Затем в приготовленную смесь добавляют гипсовое вяжущее, воду и окончательно перемешивают. Из полученного раствора формуют образцы-балочки размером 4 х 4 х16см. Составы композиций и ее основные физико-механические свойства приведены в таблицы. Приведенные данные свидетельствуют, что образцы, полученные из предлагаемой композиции, имеют более высокую прочность в ранние сроки твердения, что позволяет достигнуть монтажной прочности изделия за более короткий период. 1715747 Формула изобретения фракции
ДивитисяДодаткова інформація
Назва патенту англійськоюComposition for production of gypsum concrete products
Автори англійськоюBezsmertnyi Mykola Petrovych, Lasska Olena Anatoliivna, Sheruda Vitalii Mykolaiovych, Ushatkin Serhii Mykhailovych, Bahdavadze Iraklii Mykhailovych, Harmashov Andrii Petrovych
Назва патенту російськоюКомпозиция для изготовления гипсобетонных изделий
Автори російськоюБезсмертный Николай Петрович, Ласска Елена Анатольевна, Шеруда Виталий Николаевич, Ушаткин Сергей Михайлович, багдавадзе Ираклий Михайлович, Гармашов Андрей Петрович
МПК / Мітки
МПК: C04B 11/00
Мітки: композиція, виробів, виготовлення, гіпсобетонних
Код посилання
<a href="https://ua.patents.su/2-12211-kompoziciya-dlya-vigotovlennya-gipsobetonnikh-virobiv.html" target="_blank" rel="follow" title="База патентів України">Композиція для виготовлення гіпсобетонних виробів</a>
Гіпсобетонна суміш і спосіб її виготовлення
Номер патенту: 512
Опубліковано: 30.04.1993
Автори: Бурлика Анатолій Пилипович, Малахеєва Ада Володимирівна, Ларіонов Михайло Тихонович, Куличенко Людмила Андріївна, Фрідман Роман Аркадійович
МПК: C04B 11/26, C04B 28/14
Мітки: суміш, спосіб, виготовлення, гіпсобетонна
Формула / Реферат:
1. Гипсобетонная смесь, включающая гипсовое вяжущее, гипсовый заполнитель в виде дигидрата сульфата кальция и воду, отличающаяся тем, что, с целью повышения прочности, трещиностойкости и снижения плотности изделий, она содержит в качестве гипсового заполнителя отход производства гипсовых изделий фракции 1-10 мм и дополнительно отход производства гипсокартонных листов и отход картона при следующем соотношении компонентов, мас.%: ...
Композиція для виготовлення декоративно-облицю-вальних виробів
Номер патенту: 9551
Опубліковано: 30.09.1996
Автори: Ланіна Тетяна Федорівна, Грекул Алла Іванівна, Замковий Віталій Кузьмич
МПК: C08L 23/04, C08L 91/00, C08L 97/00, C08K 3/04, B65D 6/00
Мітки: композиція, декоративно-облицю-вальних, виготовлення, виробів
Формула / Реферат:
Композиция для изготовления декоративно-облицовочных изделий, включающая полиэтилен и измельченную древесину, отличающаяся тем, что она дополнительно содержит серу, технический углерод, пероксенон или перекись дикумила, а также парафин при следующем соотношении компонентов, мас.%:полиэтилен 20-39пероксенон или перекись дикумила 1-8сера...
Сировинна суміш для виготовлення будівельних матеріалів
Номер патенту: 11885
Опубліковано: 25.12.1996
Автори: Пащенко Олександр Володимирович, Дмітрієнко Валерій Васильович
МПК: C04B 28/34
Мітки: виготовлення, будівельних, матеріалів, суміш, сировинна
Формула / Реферат:
Сырьевая смесь для изготовления строительных материалов, включающая молотую горелую породу и связующее, отличающаяся тем, что, с целью повышения прочности материалов, она в качестве связующего содержит железофосфатное связующее при соотношении P2O5:(FeO + Fе2О3) = 1:1,2-2,7 и дополнительно отход кремнийорганического лака при следующем соотношении компонентов:железофосфатное связующее 10-20отход...
Композиція для захисно-декоративного покриття будівельних виробів
Номер патенту: 4020
Опубліковано: 27.12.1994
Автори: Рунова Раїса Федорівна, Старосельська Ірина Семенівна, Глуховський Віктор Дмитрович, Майстренко Алла Анатолієвна
МПК: C09D 1/00, C04B 28/26, C09D 5/28
Мітки: будівельних, композиція, захисно-декоративного, покриття, виробів
Формула / Реферат:
Композиция для защитно-дeкоративного покрытия строительных изделий, включающая дисперсный гидросиликат кальция состава 0,8 СаO•SiO2•2Н2О, поливинилаце-татную дисперсию, дисперсный кремнеземистый наполнитель и воду, отличающаяся тем, что, с целью увеличения времени сохранения подвижности композиции и морозостойкости покрытия, она содержит в качестве кремнеземистого наполнителя аэросил и дополнительно жидкое калиевое стекло, метилсиликонат...
Шихта для виготовлення корундових вогнетривних виробів
Номер патенту: 12173
Опубліковано: 25.12.1996
Автори: Ткаченко Людмила Петрівна, Колесніков Леонід Михайлович, Зімнухов Іван Васильович, Домрачов Микола Олександрович, Примаченко Володимир Васильович
МПК: C04B 35/10
Мітки: вогнетривних, корундових, виготовлення, виробів, шихта
Формула / Реферат:
Шихта для изготовления корундовых огнеупорных изделий, содержащая корунд, тонкомолотый а-Аl2О3 и временное связующее, отличающаяся тем, что, с целью повышения равноплотности и термической стойкости изделий, она содержит корунд фракций 3-1 мм, 1-0,5 мм и менее 0,5 мм, а-Аl2О3-фракции ниже 0,06 мм с содержанием 75-80% фракции ниже 0,01 мм, а в качестве временного связующего - этил- или метилсиликонат натрия при следующем...
Попередній патент: Задня бабка важкого токарного верстату
Наступний патент: Сировинна суміш для виготовлення жаростійкого бетону
Випадковий патент: Пристрій для проведення лапароскопії
