Гідророзподільник з ручним керуванням
Номер патенту: 51131
Опубліковано: 12.07.2010
Автори: Косарев Василь Васильович, Варшавський Юлій Іоганович, Трусов Михайло Володимирович, Кирилюк Юрій Миколайович, Стаднік Микола Іванович, Зоненко Аркадій Юрійович, Голуб Олександр Іванович, Павленко Сергій Віталійович
Формула / Реферат
Гідророзподільник з ручним керуванням, який містить корпус із отворами, два золотники, розміщені в отворах корпусу, клавішу керування, шарнірно закріплену на корпусі з можливістю повороту навколо осі шарніра та взаємодії з одним із золотників, який відрізняється тим, що осі золотників розміщені з одного боку від площини повороту клавіші, проведеної на одній відстані від її країв, на відстані L від цієї площини.
Текст

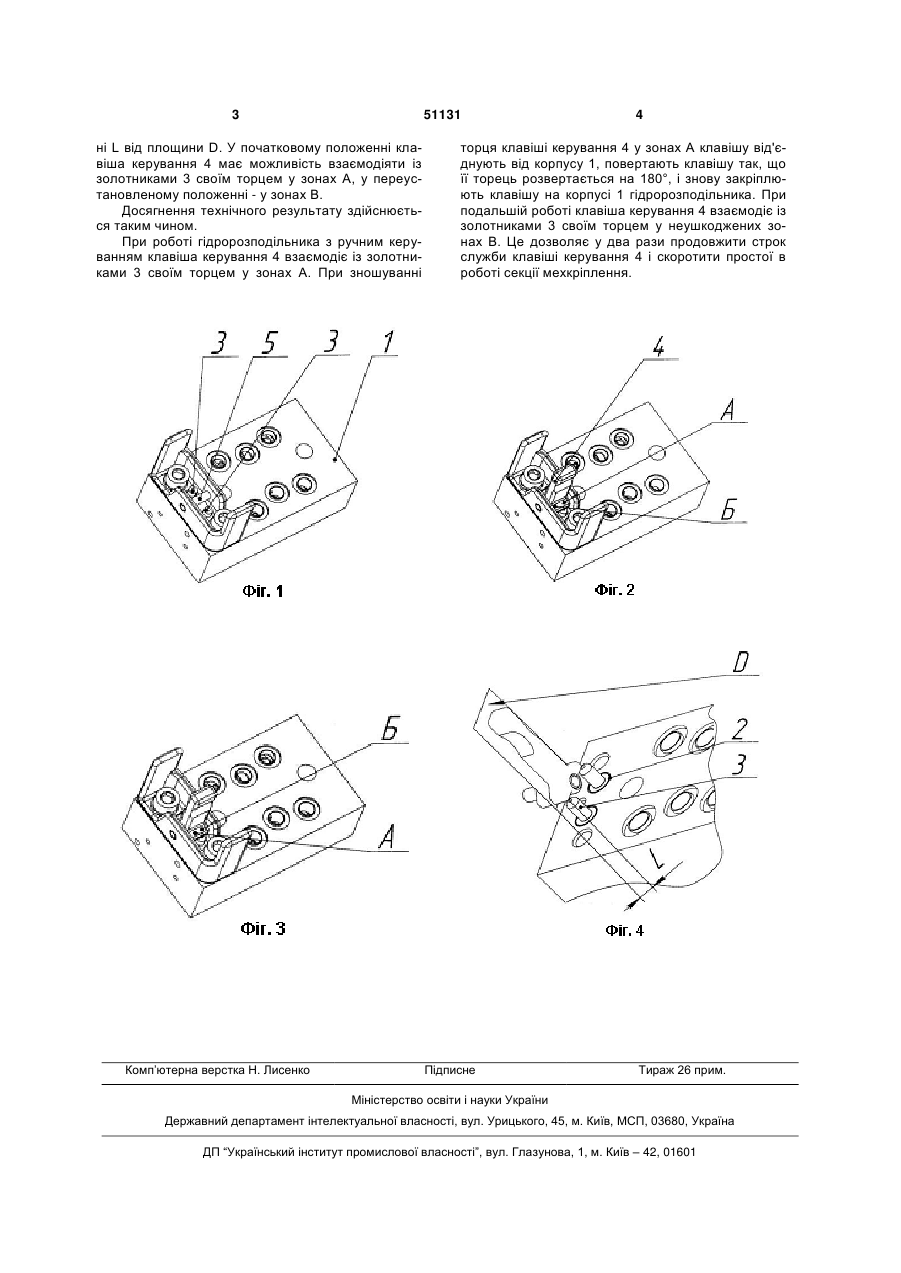

Гідророзподільник з ручним керуванням, який містить корпус із отворами, два золотники, розміщені в отворах корпусу, клавішу керування, шарнірно закріплену на корпусі з можливістю повороту навколо осі шарніра та взаємодії з одним із золотників, який відрізняється тим, що осі золотників розміщені з одного боку від площини повороту клавіші, проведеної на одній відстані від її країв, на відстані L від цієї площини. (19) (21) u200910003 (22) 01.10.2009 (24) 12.07.2010 (46) 12.07.2010, Бюл.№ 13, 2010 р. (72) КОСАРЕВ ВАСИЛЬ ВАСИЛЬОВИЧ, СТАДНІК МИКОЛА ІВАНОВИЧ, ВАРШАВСЬКИЙ ЮЛІЙ ІОГАНОВИЧ, ТРУСОВ МИХАЙЛО ВОЛОДИМИРОВИЧ, КИРИЛЮК ЮРІЙ МИКОЛАЙОВИЧ, ПАВЛЕНКО СЕРГІЙ ВІТАЛІЙОВИЧ, ЗОНЕНКО АРКАДІЙ ЮРІЙОВИЧ, ГОЛУБ ОЛЕКСАНДР ІВАНОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТ 3 51131 ні L від площини D. У початковому положенні клавіша керування 4 має можливість взаємодіяти із золотниками 3 своїм торцем у зонах А, у переустановленому положенні - у зонах В. Досягнення технічного результату здійснюється таким чином. При роботі гідророзподільника з ручним керуванням клавіша керування 4 взаємодіє із золотниками 3 своїм торцем у зонах А. При зношуванні Комп’ютерна верстка Н. Лиcенко 4 торця клавіші керування 4 у зонах А клавішу від'єднують від корпусу 1, повертають клавішу так, що її торець розвертається на 180°, і знову закріплюють клавішу на корпусі 1 гідророзподільника. При подальшій роботі клавіша керування 4 взаємодіє із золотниками 3 своїм торцем у неушкоджених зонах В. Це дозволяє у два рази продовжити строк служби клавіші керування 4 і скоротити простої в роботі секції мехкріплення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDistribution valve with manual control
Автори англійськоюKosarev Vasyl Vasyliovych, Stadnik Mykola Ivanovych, Varshavskyi Yulii Iohannovych, Trusov Mykhailo Volodymyrovych, Kyryliuk Yurii Mykolaiovych, Pavlenko Serhii Vitaliiovych, Zonenko Arkadii Yuriiovych, Holub Oleksandr Ivanovych
Назва патенту російськоюГидрораспределитель с ручным управлением
Автори російськоюКосарев Василий Васильевич, Стадник Николай Иванович, Варшавский Юлий Иоганнович, Трусов Михаил Владимирович, Кирилюк Юрий Николаевич, Павленко Сергей Витальевич, Зоненко Аркадий Юрьевич, Голуб Александр Иванович
МПК / Мітки
МПК: F15B 13/02
Мітки: керуванням, ручним, гідророзподільник
