Гідророзподільник

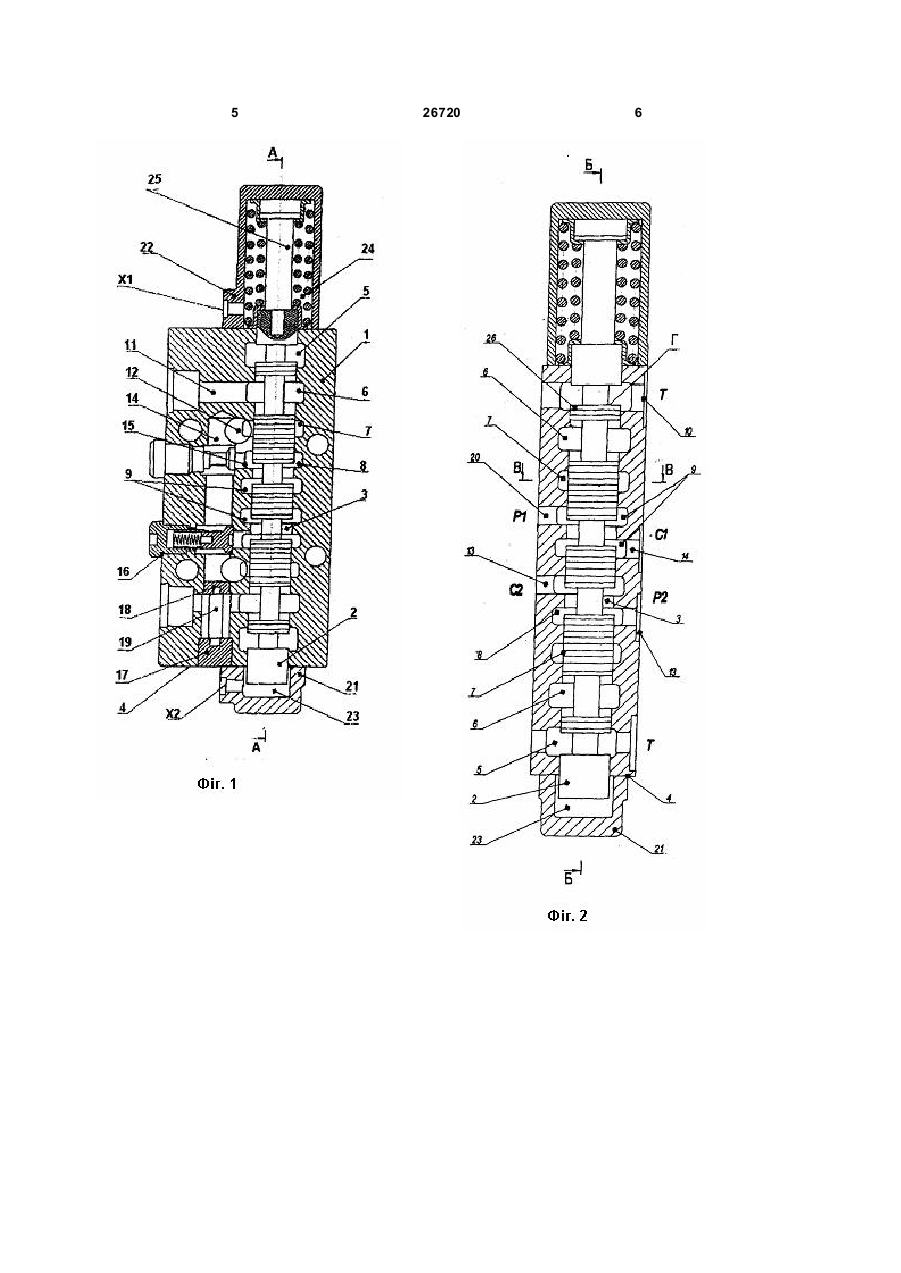

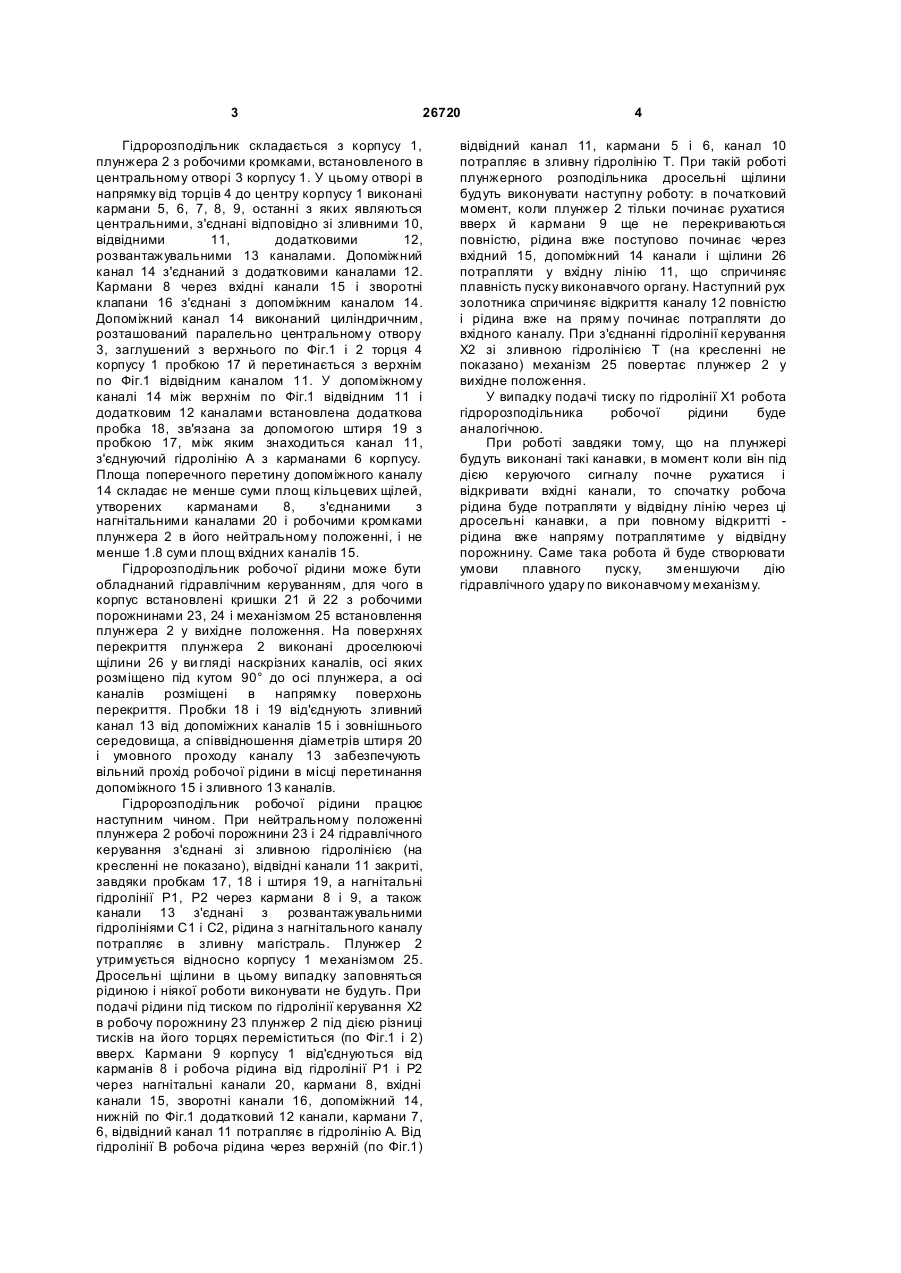

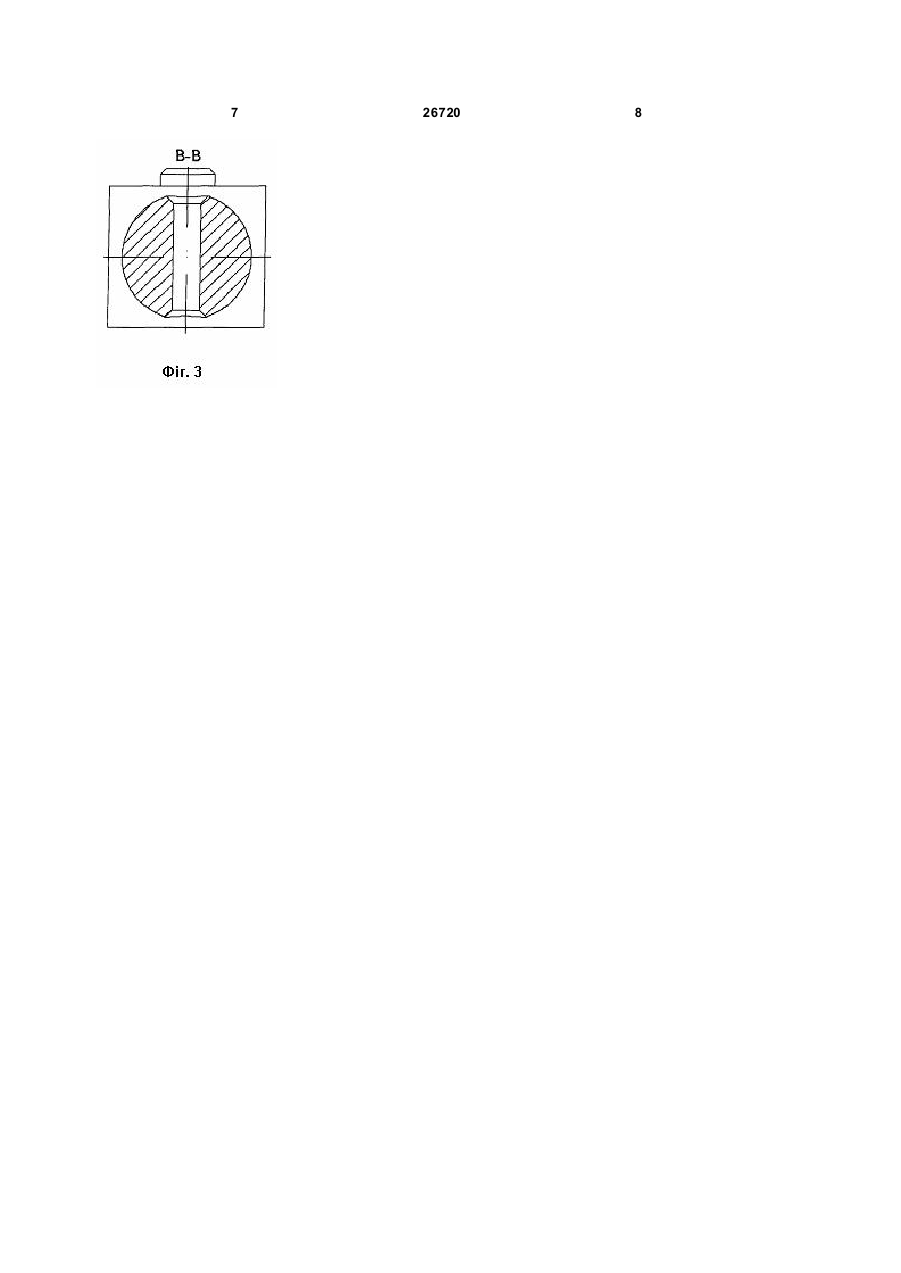

Гідророзподільник, що містить корпус і плунжер з робочими кромками, який встановлено в центральному отворі корпусу з розташованими в ньому в напрямку від торців корпусу до центра 3 26720 Гідророзподільник складається з корпусу 1, плунжера 2 з робочими кромками, встановленого в центральному отворі 3 корпусу 1. У цьому отворі в напрямку від торців 4 до центру корпусу 1 виконані кармани 5, 6, 7, 8, 9, останні з яких являються центральними, з'єднані відповідно зі зливними 10, відвідними 11, додатковими 12, розвантажувальними 13 каналами. Допоміжний канал 14 з'єднаний з додатковими каналами 12. Кармани 8 через вхідні канали 15 і зворотні клапани 16 з'єднані з допоміжним каналом 14. Допоміжний канал 14 виконаний циліндричним, розташований паралельно центральному отвору 3, заглушений з верхнього по Фіг.1 і 2 торця 4 корпусу 1 пробкою 17 й перетинається з верхнім по Фіг.1 відвідним каналом 11. У допоміжному каналі 14 між верхнім по Фіг.1 відвідним 11 і додатковим 12 каналами встановлена додаткова пробка 18, зв'язана за допомогою штиря 19 з пробкою 17, між яким знаходиться канал 11, з'єднуючий гідролінію А з карманами 6 корпусу. Площа поперечного перетину допоміжного каналу 14 складає не менше суми площ кільцевих щілей, утворених карманами 8, з'єднаними з нагнітальними каналами 20 і робочими кромками плунжера 2 в його нейтральному положенні, і не менше 1.8 суми площ вхідних каналів 15. Гідророзподільник робочої рідини може бути обладнаний гідравлічним керуванням, для чого в корпус встановлені кришки 21 й 22 з робочими порожнинами 23, 24 і механізмом 25 встановлення плунжера 2 у вихідне положення. На поверхнях перекриття плунжера 2 виконані дроселюючі щілини 26 у ви гляді наскрізних каналів, осі яких розміщено під кутом 90° до осі плунжера, а осі каналів розміщені в напрямку поверхонь перекриття. Пробки 18 і 19 від'єднують зливний канал 13 від допоміжних каналів 15 і зовнішнього середовища, а співвідношення діаметрів штиря 20 і умовного проходу каналу 13 забезпечують вільний прохід робочої рідини в місці перетинання допоміжного 15 і зливного 13 каналів. Гідророзподільник робочої рідини працює наступним чином. При нейтральному положенні плунжера 2 робочі порожнини 23 і 24 гідравлічного керування з'єднані зі зливною гідролінією (на кресленні не показано), відвідні канали 11 закриті, завдяки пробкам 17, 18 і штиря 19, а нагнітальні гідролінії P1, P2 через кармани 8 і 9, а також канали 13 з'єднані з розвантажувальними гідролініями С1 і С2, рідина з нагнітального каналу потрапляє в зливну магістраль. Плунжер 2 утримується відносно корпусу 1 механізмом 25. Дросельні щілини в цьому випадку заповняться рідиною і ніякої роботи виконувати не будуть. При подачі рідини під тиском по гідролінії керування Х2 в робочу порожнину 23 плунжер 2 під дією різниці тисків на його торцях переміститься (по Фіг.1 і 2) вверх. Кармани 9 корпусу 1 від'єднуються від карманів 8 і робоча рідина від гідролінії Р1 і P2 через нагнітальні канали 20, кармани 8, вхідні канали 15, зворотні канали 16, допоміжний 14, нижній по Фіг.1 додатковий 12 канали, кармани 7, 6, відвідний канал 11 потрапляє в гідролінію А. Від гідролінії В робоча рідина через верхній (по Фіг.1) 4 відвідний канал 11, кармани 5 і 6, канал 10 потрапляє в зливну гідролінію Т. При такій роботі плунжерного розподільника дросельні щілини будуть виконувати наступну роботу: в початковий момент, коли плунжер 2 тільки починає рухатися вверх й кармани 9 ще не перекриваються повністю, рідина вже поступово починає через вхідний 15, допоміжний 14 канали і щілини 26 потрапляти у вхідну лінію 11, що спричиняє плавність пуску виконавчого органу. Наступний рух золотника спричиняє відкриття каналу 12 повністю і рідина вже на пряму починає потрапляти до вхідного каналу. При з'єднанні гідролінії керування Х2 зі зливною гідролінією Т (на кресленні не показано) механізм 25 повертає плунжер 2 у вихідне положення. У випадку подачі тиску по гідролінії X1 робота гідророзподільника робочої рідини буде аналогічною. При роботі завдяки тому, що на плунжері будуть виконані такі канавки, в момент коли він під дією керуючого сигналу почне рухатися і відкривати вхідні канали, то спочатку робоча рідина буде потрапляти у відвідну лінію через ці дросельні канавки, а при повному відкритті рідина вже напряму потраплятиме у відвідну порожнину. Саме така робота й буде створювати умови плавного пуску, зменшуючи дію гідравлічного удару по виконавчому механізму. 5 26720 6 7 26720 8
