Гідророзподільник
Номер патенту: 51132
Опубліковано: 12.07.2010
Автори: Павленко Сергій Віталійович, Зоненко Аркадій Юрійович, Трусов Михайло Володимирович, Косарев Василь Васильович, Голуб Олександр Іванович, Кирилюк Юрій Миколайович, Стаднік Микола Іванович, Варшавський Юлій Іоганович
Формула / Реферат
Гідророзподільник, що містить корпус з отвором, у якому розміщені сідло з отвором і золотник, причому золотник розміщений з можливістю зворотно-поступального руху уздовж отвору корпусу та перекриття отвору сідла й виконаний з фаскою, а між золотником і сідлом є зазор h, який відрізняється тим, що отвір сідла виконаний з уступом, при цьому при перекриванні золотником отвору сідла фаска золотника упирається в уступ сідла, а 0,012 мм £ h £0,03 мм.
Текст

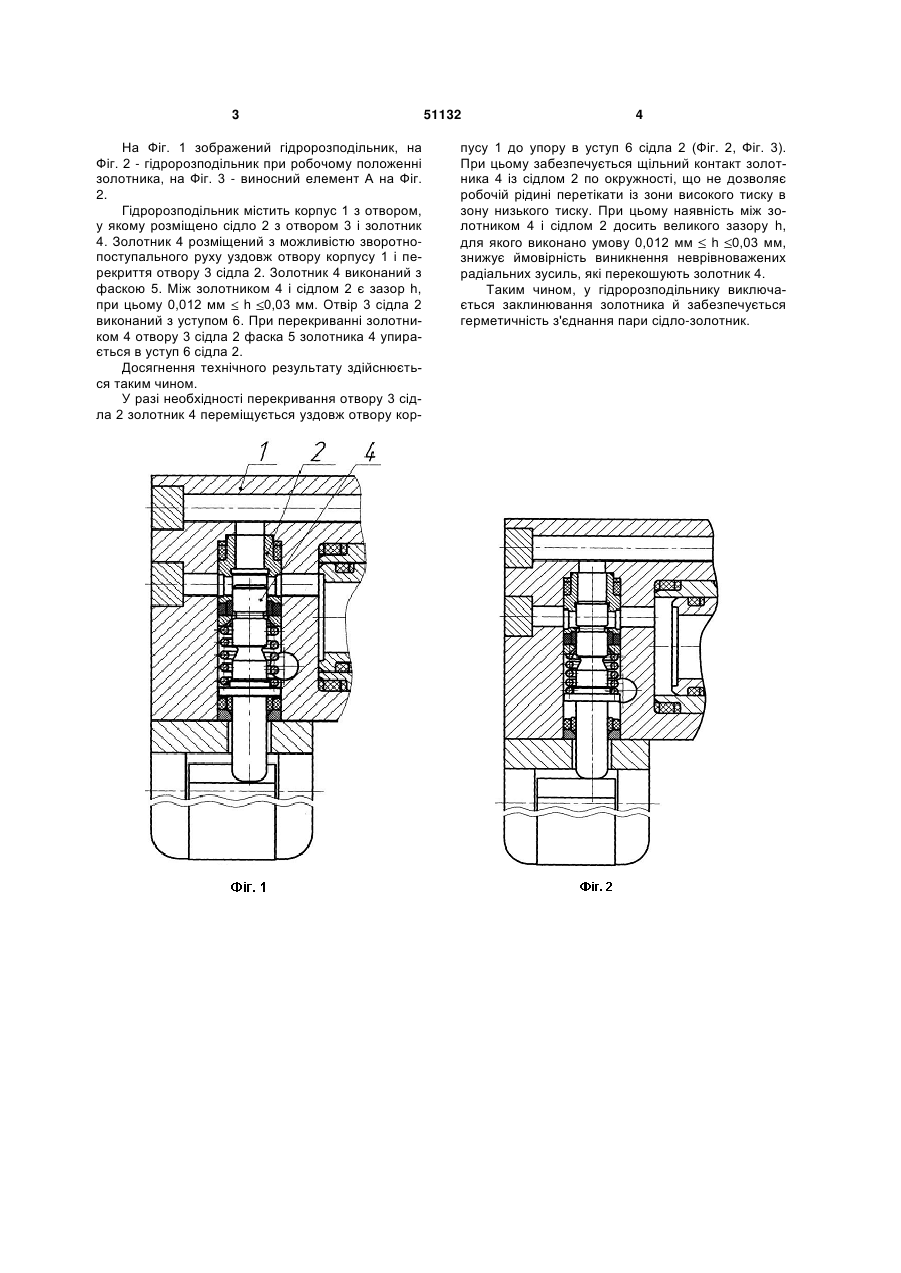

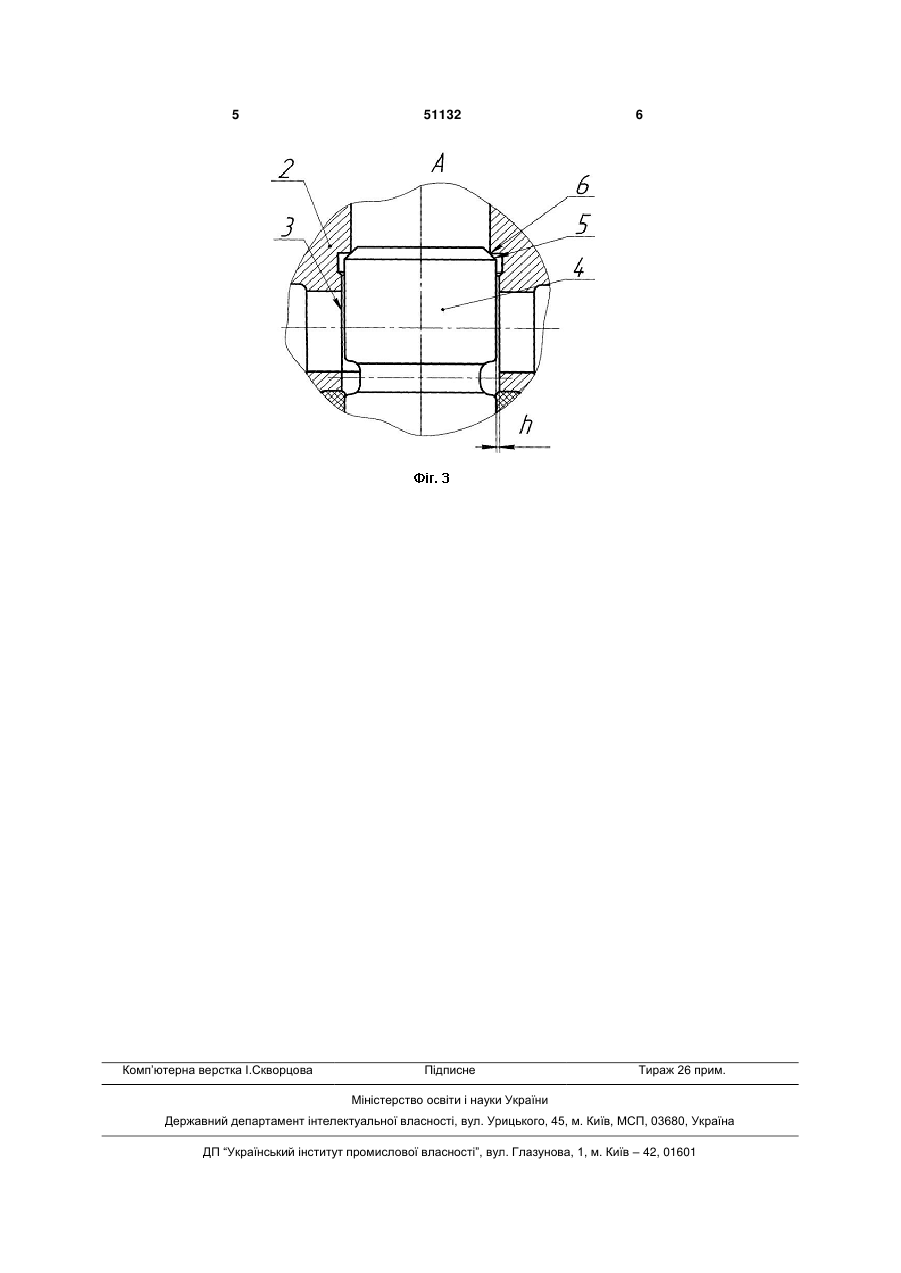

Гідророзподільник, що містить корпус з отвором, у якому розміщені сідло з отвором і золотник, причому золотник розміщений з можливістю зворотно-поступального руху уздовж отвору корпусу та перекриття отвору сідла й виконаний з фаскою, а між золотником і сідлом є зазор h, який відрізняється тим, що отвір сідла виконаний з уступом, при цьому при перекриванні золотником отвору сідла фаска золотника упирається в уступ сідла, а 0,012 мм h 0,03 мм. (19) (21) u200910005 (22) 01.10.2009 (24) 12.07.2010 (46) 12.07.2010, Бюл.№ 13, 2010 р. (72) КОСАРЕВ ВАСИЛЬ ВАСИЛЬОВИЧ, СТАДНІК МИКОЛА ІВАНОВИЧ, ВАРШАВСЬКИЙ ЮЛІЙ ІОГАНОВИЧ, ТРУСОВ МИХАЙЛО ВОЛОДИМИРОВИЧ, КИРИЛЮК ЮРІЙ МИКОЛАЙОВИЧ, ПАВЛЕНКО СЕРГІЙ ВІТАЛІЙОВИЧ, ЗОНЕНКО АРКАДІЙ ЮРІЙОВИЧ, ГОЛУБ ОЛЕКСАНДР ІВАНОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТА 3 На Фіг. 1 зображений гідророзподільник, на Фіг. 2 - гідророзподільник при робочому положенні золотника, на Фіг. 3 - виносний елемент А на Фіг. 2. Гідророзподільник містить корпус 1 з отвором, у якому розміщено сідло 2 з отвором 3 і золотник 4. Золотник 4 розміщений з можливістю зворотнопоступального руху уздовж отвору корпусу 1 і перекриття отвору 3 сідла 2. Золотник 4 виконаний з фаскою 5. Між золотником 4 і сідлом 2 є зазор h, при цьому 0,012 мм h 0,03 мм. Отвір 3 сідла 2 виконаний з уступом 6. При перекриванні золотником 4 отвору 3 сідла 2 фаска 5 золотника 4 упирається в уступ 6 сідла 2. Досягнення технічного результату здійснюється таким чином. У разі необхідності перекривання отвору 3 сідла 2 золотник 4 переміщується уздовж отвору кор 51132 4 пусу 1 до упору в уступ 6 сідла 2 (Фіг. 2, Фіг. 3). При цьому забезпечується щільний контакт золотника 4 із сідлом 2 по окружності, що не дозволяє робочій рідині перетікати із зони високого тиску в зону низького тиску. При цьому наявність між золотником 4 і сідлом 2 досить великого зазору h, для якого виконано умову 0,012 мм h 0,03 мм, знижує ймовірність виникнення неврівноважених радіальних зусиль, які перекошують золотник 4. Таким чином, у гідророзподільнику виключається заклинювання золотника й забезпечується герметичність з'єднання пари сідло-золотник. 5 Комп’ютерна верстка І.Скворцова 51132 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDistribution valve
Автори англійськоюKosarev Vasyl Vasyliovych, Stadnik Mykola Ivanovych, Varshavskyi Yulii Iohannovych, Trusov Mykhailo Volodymyrovych, Kyryliuk Yurii Mykolaiovych, Pavlenko Serhii Vitaliiovych, Zonenko Arkadii Yuriiovych, Holub Oleksandr Ivanovych
Назва патенту російськоюГидрораспределитель
Автори російськоюКосарев Василий Васильевич, Стадник Николай Иванович, Варшавский Юлий Иоганнович, Трусов Михаил Владимирович, Кирилюк Юрий Николаевич, Павленко Сергей Витальевич, Зоненко Аркадий Юрьевич, Голуб Александр Иванович
МПК / Мітки
МПК: F15B 13/02, E21D 23/16
Мітки: гідророзподільник
