Спосіб ідентифікації гортанного нерва з інших тканин хірургічної рани при проведенні хірургічних операцій на щитовидній залозі

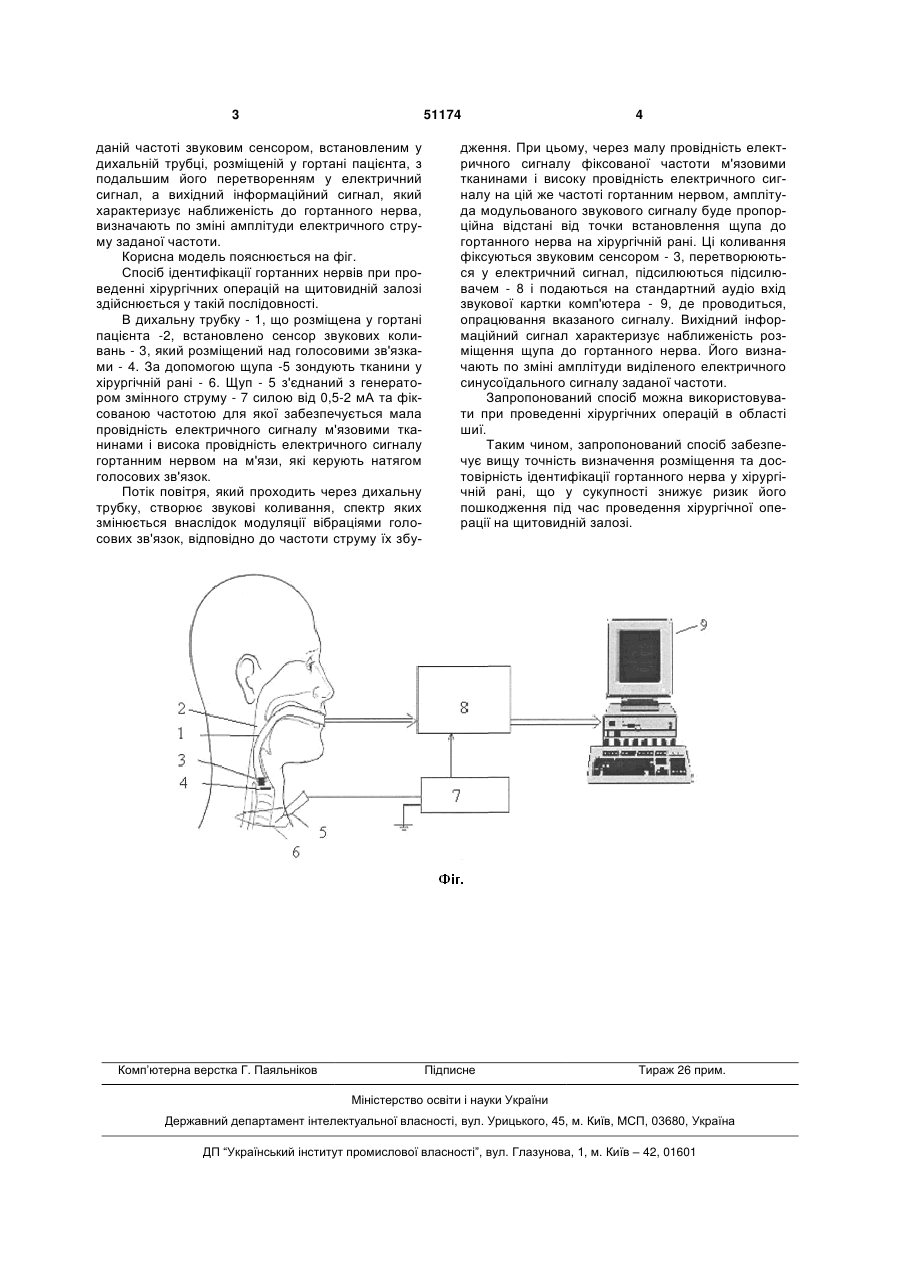

Спосіб ідентифікації гортанного нерва з інших тканин хірургічної рани при проведенні хірургічних операцій на щитовидній залозі шляхом подразнення тканин постійним електричним струмом силою 0,5-2 мА, який відрізняється тим, що подраз 3 51174 даній частоті звуковим сенсором, встановленим у дихальній трубці, розміщеній у гортані пацієнта, з подальшим його перетворенням у електричний сигнал, а вихідний інформаційний сигнал, який характеризує наближеність до гортанного нерва, визначають по зміні амплітуди електричного струму заданої частоти. Корисна модель пояснюється на фіг. Спосіб ідентифікації гортанних нервів при проведенні хірургічних операцій на щитовидній залозі здійснюється у такій послідовності. В дихальну трубку - 1, що розміщена у гортані пацієнта -2, встановлено сенсор звукових коливань - 3, який розміщений над голосовими зв'язками - 4. За допомогою щупа -5 зондують тканини у хірургічній рані - 6. Щуп - 5 з'єднаний з генератором змінного струму - 7 силою від 0,5-2 мА та фіксованою частотою для якої забезпечується мала провідність електричного сигналу м'язовими тканинами і висока провідність електричного сигналу гортанним нервом на м'язи, які керують натягом голосових зв'язок. Потік повітря, який проходить через дихальну трубку, створює звукові коливання, спектр яких змінюється внаслідок модуляції вібраціями голосових зв'язок, відповідно до частоти струму їх збу Комп’ютерна верстка Г. Паяльніков 4 дження. При цьому, через малу провідність електричного сигналу фіксованої частоти м'язовими тканинами і високу провідність електричного сигналу на цій же частоті гортанним нервом, амплітуда модульованого звукового сигналу буде пропорційна відстані від точки встановлення щупа до гортанного нерва на хірургічній рані. Ці коливання фіксуються звуковим сенсором - 3, перетворюються у електричний сигнал, підсилюються підсилювачем - 8 і подаються на стандартний аудіо вхід звукової картки комп'ютера - 9, де проводиться, опрацювання вказаного сигналу. Вихідний інформаційний сигнал характеризує наближеність розміщення щупа до гортанного нерва. Його визначають по зміні амплітуди виділеного електричного синусоїдального сигналу заданої частоти. Запропонований спосіб можна використовувати при проведенні хірургічних операцій в області шиї. Таким чином, запропонований спосіб забезпечує вищу точність визначення розміщення та достовірність ідентифікації гортанного нерва у хірургічній рані, що у сукупності знижує ризик його пошкодження під час проведення хірургічної операції на щитовидній залозі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
