Пристрій для магнітотерапії удм-1

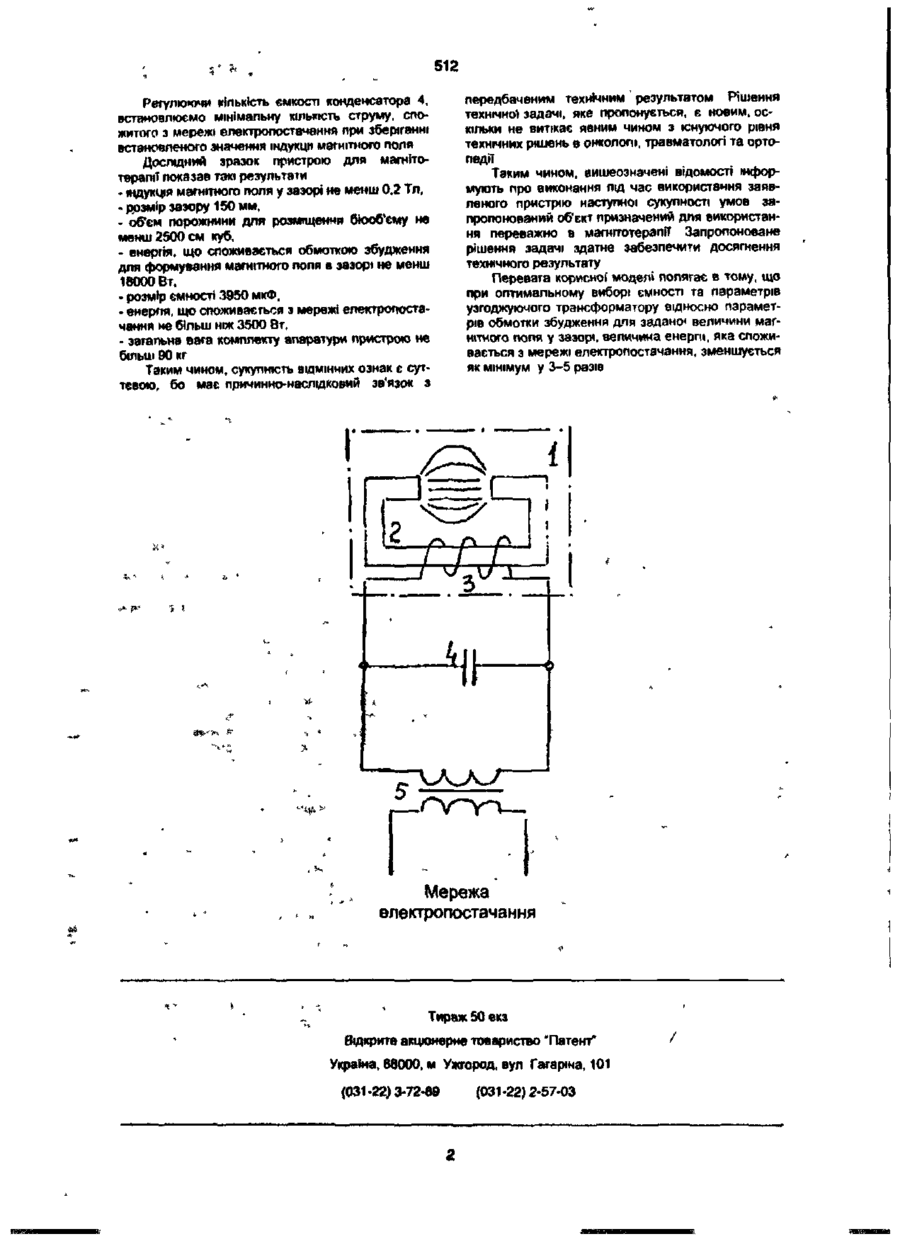

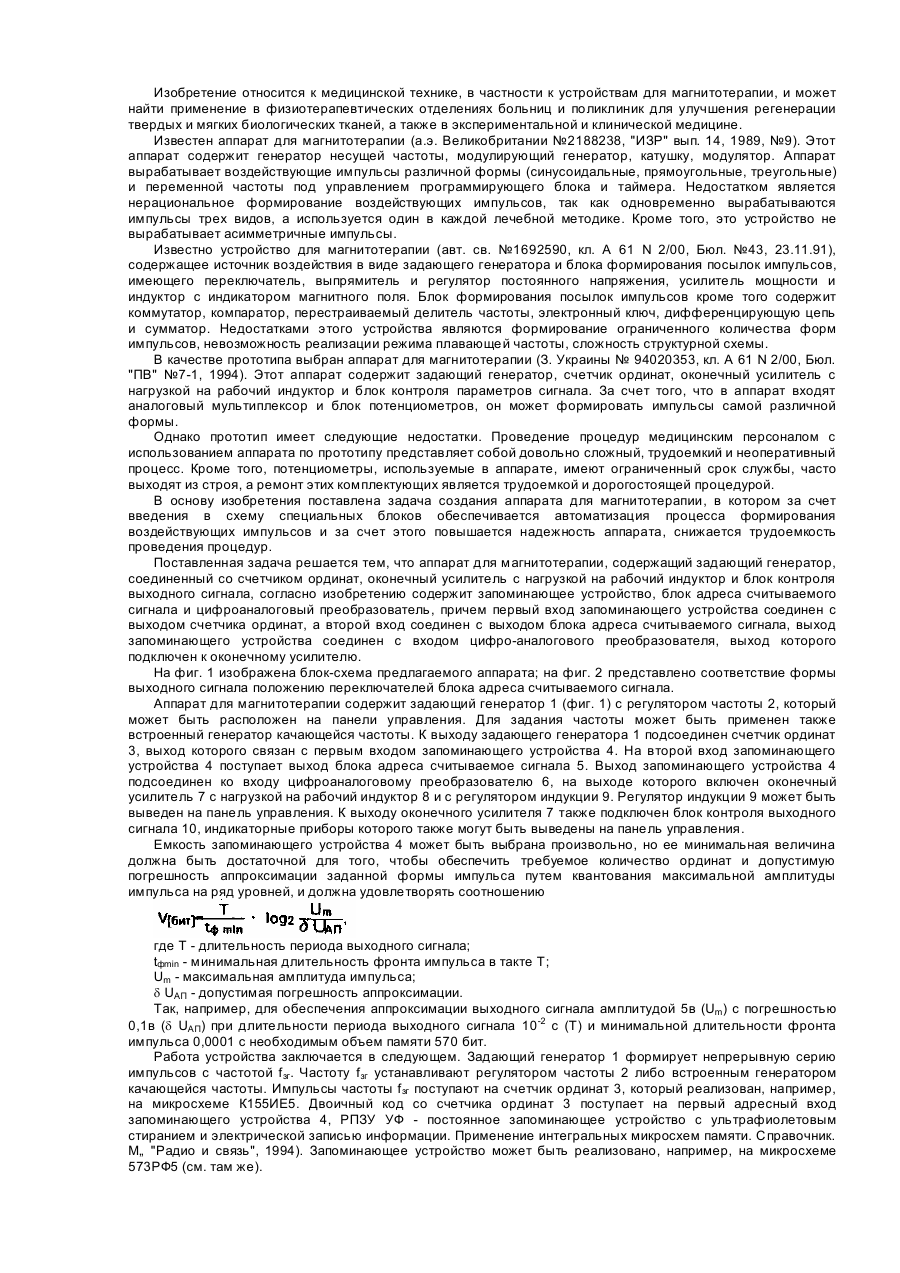

Пристрій для магнгготерапії, що містить випромінювач магнітного поля з U-подібним феромагнітним стрижнем і обмотку збудження, який відрізняється тим, що додатково введені конденсатор та узгоджуючий трансформатор, причому конденсатор та вторинна обмотка узгоджуючого трансформатора своїми виводами з'єднані з ВІДПОВІДНИМИ виводами обмотки збудження Корисна модель відноситься до медицини, переважно до магнітотерапн і може бути використана в онкологи травматології ортопедії для створення малогабаритних приладів, що легкі в транспортуванні та забезпечують отримання у порожнині для розміщення біооб'єктів змінного магнітного поля сінусоїдальноі форми Найближчим до запропонованого об'єкту є пристрій для магнітотерапп (Авт св № 1708358, кл А 61 N 2/00), який містить випромінювач магнггного поля з Uподібним феромагнітним стрижнем, на торцевій частині якого одягнені ІЗОЛЯЦІЙНІ каркаси з обмоткою збудження режі електропостачання Засіб, який втілює заявлену корисну модель при його здійсненні здатний забезпечити досягнення передбаченого замовником технічного результату Причинно-наслідкові зв'язки сукупності заявлених ВІДМІННИХ ознак з передбаченим заявником технічним результатом пояснюється наступним введення конденсатору та узгоджуючого трансформатора до схеми електропостачання обмотки збудження, котра необхідна для формування магнітного поля в зазорі між торцевими частками стрижня, значно знижує КІЛЬКІСТЬ енергії, яка споживається з мережі електропостачання Однак при збільшенні індукції магнітного поля у зазорі між торцевими частками стрижня, зайнятому порожниною для розміщання біооб'єкту, необхідно пропорційно збільшити струм в обмотці збудження що відповідно збільшить потужність, яка використовується від мережі електропостачання, габарити та вагу приладів На підставі удосконалення відомого пристрою поставлено завдання зменшити використану потужність з мережі електропостачання шляхом зміни режиму роботи випромінювача магнггного поля при використанні Вказаний технічний наслідок здобувається тим, що в пристрій для магнгготерапи, який містить випромінювач магнггного поля з U-подібним феромагнітним стрижнем та обмотку збудження, згідно з пропозицією, додатково введені конденсатор та узгоджуючий трансформатор, причому конденсатор та вторинна обмотка узгоджуючого трансформатора своїми виводами з'єднані з ВІДПОВІДНИМИ виводами обмотки збудження, а первинна обмотка узгоджуючого трансформатора своїми виводами підключена до ме На кресленні зображена схема з'єднань елементів запропонованого пристрою для магнітотерапи ВІДОМОСТІ, ЯКІ підтверджують можливість здійснення корисної моделі, складаються з нижче наведеного Пристрій для магнгготерапіТ містить випромінювач магнггного поля з U-подібним стрижнем 2 та обмоткою збудження 3, конденсатор 4 та узгоджуючий трансформатор з первинною та вторинною обмотками 5 Пристрій для магнгготерапіТ працює таким чином Вщ мережі електропостачання змінна напруга сінусоїдальноТ форми заданно? частоти надходить на первинну обмотку узгоджуючого трансформатора 5, з вторинної обмотки якого вона надходить на конденсатор 4 та обмотку збудження З, яка у зазорі між торцевими частками стрижня 2 формує змінне магнітне попе сінусоїдальноі форми заданої кількості індукції CM 5 512 Регулюючи кількість ємкості конденсатора 4, встановлюємо мінімальну КІЛЬКІСТЬ струму, спожитого з мережі електропостачання при зберіганні встановленого значення індукції магнітного поля Дослідний зразок пристрою для магнітотерапії показав такі резупьтаіи - індукція магнітного поля у зазорі не менш 0.2 Тп, - розмір зазору 150 мм, - об'єм порожнини для розміщення бкхзб'ему не менш 2500 см куб, - енергія, що споживається обмоткою збудження для формування магнітного поля в зазорі не менш івОООВт. - розмір ємності 3950 мкФ, - енергія, що споживає гься з мережі електропостачання не більш ніж 3500 Вт, - загальна вага комплекту апаратури пристрою не більш 90 кг Таким чином, сукупність ВІДМІННИХ ознак є суттєвою, бо має лричинно-наслщковий зв'язок з передбаченим технічним результатом Рішення технічної задачі, яке пропонується, є новим, оскільки не витікає явним чином з існуючого рівня технічних рішень в онкології, травматологі та ортопедії Таким чином, вишеозначені відомості інформують про виконання під час використання заявленого пристрію наступної сукупності умов запропонований об'єкт призначений для використання переважно в магнгтотерапії Запропоноване рішення задачі здатне забезпечити досягнення технічного результату Перевага корисно/ моделі полягає в тому, що при оптимальному виборі ємності та параметрів узгоджуючого трансформатору відносно параметрів обмотки збудження для задано» величини магнітного поля у зазорі, величина енергії, яка споживається з мережі електропостачання, зменшується як мінімум у 3-5 разів Мережа електропостачання Тираж 5 0 екз Відкрите акціонерне товариство "Патент" Україна. 88000, м Ужгород, вул Гагаріна, 101 (031-22) 3-72-69 (031-22) 2-57-03
