Апарат для магнітотерапії

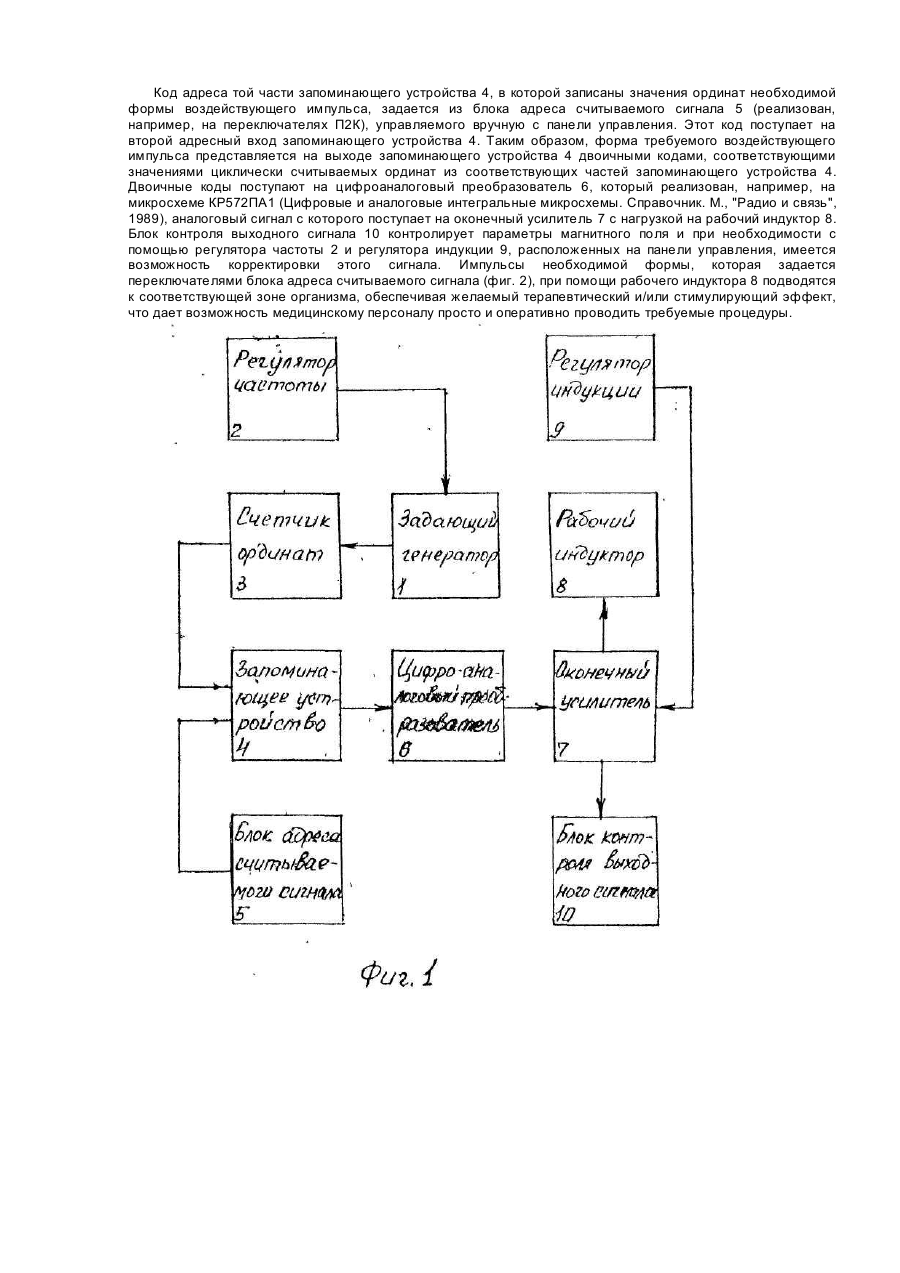

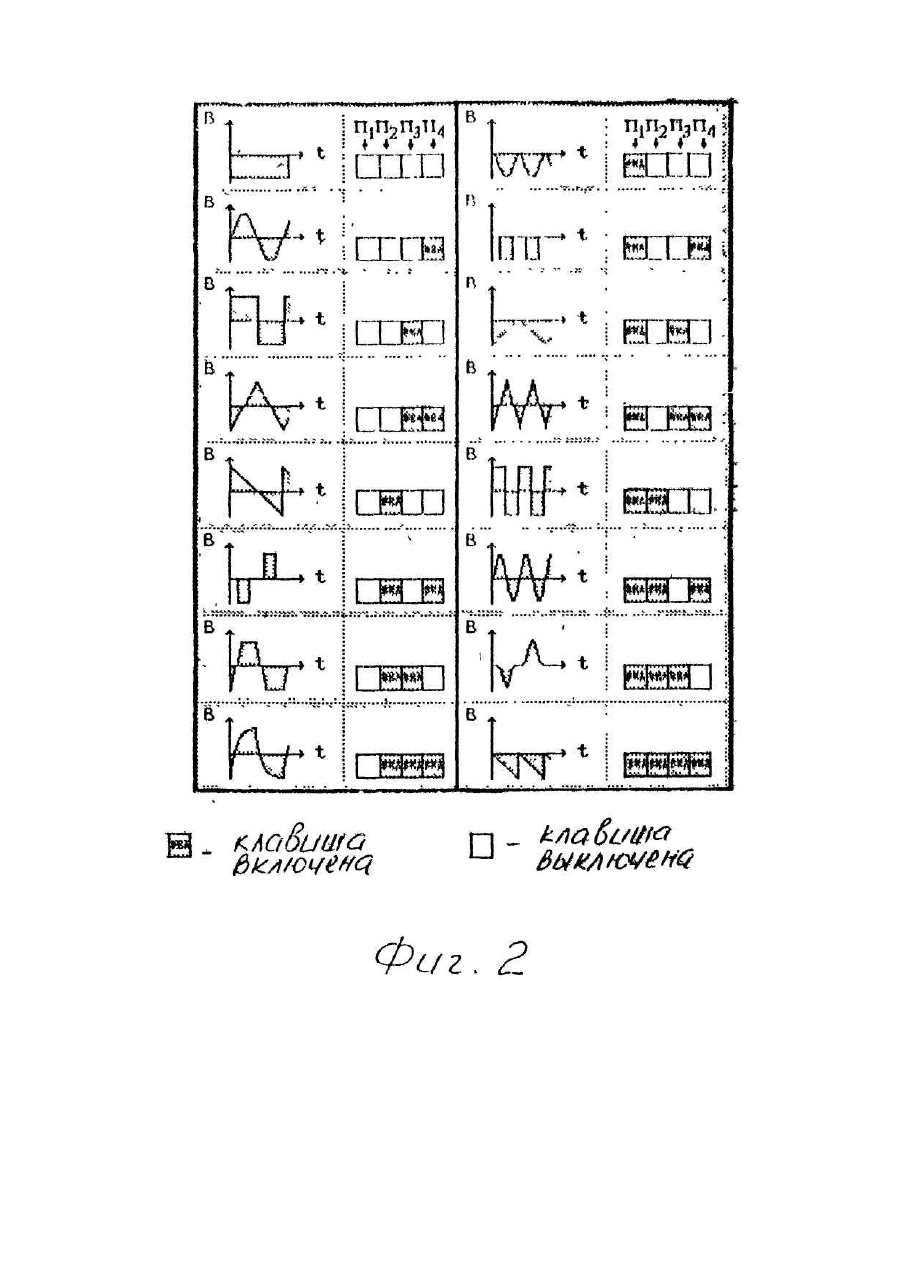

Изобретение относится к медицинской технике, в частности к устройствам для магнитотерапии, и может найти применение в физиотерапевтических отделениях больниц и поликлиник для улучшения регенерации твердых и мягких биологических тканей, а также в экспериментальной и клинической медицине. Известен аппарат для магнитотерапии (а.э. Великобритании №2188238, "ИЗР" вып. 14, 1989, №9). Этот аппарат содержит генератор несущей частоты, модулирующий генератор, катушку, модулятор. Аппарат вырабатывает воздействующие импульсы различной формы (синусоидальные, прямоугольные, треугольные) и переменной частоты под управлением программирующего блока и таймера. Недостатком является нерациональное формирование воздействующих импульсов, так как одновременно вырабатываются импульсы трех видов, а используется один в каждой лечебной методике. Кроме того, это устройство не вырабатывает асимметричные импульсы. Известно устройство для магнитотерапии (авт. св. №1692590, кл. А 61 Ν 2/00, Бюл. №43, 23.11.91), содержащее источник воздействия в виде задающего генератора и блока формирования посылок импульсов, имеющего переключатель, выпрямитель и регулятор постоянного напряжения, усилитель мощности и индуктор с индикатором магнитного поля. Блок формирования посылок импульсов кроме того содержит коммутатор, компаратор, перестраиваемый делитель частоты, электронный ключ, дифференцирующую цепь и сумматор. Недостатками этого устройства являются формирование ограниченного количества форм импульсов, невозможность реализации режима плавающей частоты, сложность структурной схемы. В качестве прототипа выбран аппарат для магнитотерапии (З. Украины № 94020353, кл. А 61 N 2/00, Бюл. "ПВ" №7-1, 1994). Этот аппарат содержит задающий генератор, счетчик ординат, оконечный усилитель с нагрузкой на рабочий индуктор и блок контроля параметров сигнала. За счет того, что в аппарат входят аналоговый мультиплексор и блок потенциометров, он может формировать импульсы самой различной формы. Однако прототип имеет следующие недостатки. Проведение процедур медицинским персоналом с использованием аппарата по прототипу представляет собой довольно сложный, трудоемкий и неоперативный процесс. Кроме того, потенциометры, используемые в аппарате, имеют ограниченный срок службы, часто выходят из строя, а ремонт этих комплектующих является трудоемкой и дорогостоящей процедурой. В основу изобретения поставлена задача создания аппарата для магнитотерапии, в котором за счет введения в схему специальных блоков обеспечивается автоматизация процесса формирования воздействующих импульсов и за счет этого повышается надежность аппарата, снижается трудоемкость проведения процедур. Поставленная задача решается тем, что аппарат для магнитотерапии, содержащий задающий генератор, соединенный со счетчиком ординат, оконечный усилитель с нагрузкой на рабочий индуктор и блок контроля выходного сигнала, согласно изобретению содержит запоминающее устройство, блок адреса считываемого сигнала и цифроаналоговый преобразователь, причем первый вход запоминающего устройства соединен с выходом счетчика ординат, а второй вход соединен с выходом блока адреса считываемого сигнала, выход запоминающего устройства соединен с входом цифро-аналогового преобразователя, выход которого подключен к оконечному усилителю. На фиг. 1 изображена блок-схема предлагаемого аппарата; на фиг. 2 представлено соответствие формы выходного сигнала положению переключателей блока адреса считываемого сигнала. Аппарат для магнитотерапии содержит задающий генератор 1 (фиг. 1) с регулятором частоты 2, который может быть расположен на панели управления. Для задания частоты может быть применен также встроенный генератор качающейся частоты. К выходу задающего генератора 1 подсоединен счетчик ординат 3, выход которого связан с первым входом запоминающего устройства 4. На второй вход запоминающего устройства 4 поступает выход блока адреса считываемое сигнала 5. Выход запоминающего устройства 4 подсоединен ко входу цифроаналоговому преобразователю 6, на выходе которого включен оконечный усилитель 7 с нагрузкой на рабочий индуктор 8 и с регулятором индукции 9. Регулятор индукции 9 может быть выведен на панель управления. К выходу оконечного усилителя 7 также подключен блок контроля выходного сигнала 10, индикаторные приборы которого также могут быть выведены на панель управления. Емкость запоминающего устройства 4 может быть выбрана произвольно, но ее минимальная величина должна быть достаточной для того, чтобы обеспечить требуемое количество ординат и допустимую погрешность аппроксимации заданной формы импульса путем квантования максимальной амплитуды импульса на ряд уровней, и должна удовлетворять соотношению где Τ - длительность периода выходного сигнала; tфmin - минимальная длительность фронта импульса в такте Т; Um - максимальная амплитуда импульса; d UАП - допустимая погрешность аппроксимации. Так, например, для обеспечения аппроксимации выходного сигнала амплитудой 5в (Um) с погрешностью 0,1в (d UАП) при длительности периода выходного сигнала 10-2 с (Т) и минимальной длительности фронта импульса 0,0001 с необходимым объем памяти 570 бит. Работа устройства заключается в следующем. Задающий генератор 1 формирует непрерывную серию импульсов с частотой f зг. Частоту f зг устанавливают регулятором частоты 2 либо встроенным генератором качающейся частоты. Импульсы частоты f зг поступают на счетчик ординат 3, который реализован, например, на микросхеме К155ИЕ5. Двоичный код со счетчика ординат 3 поступает на первый адресный вход запоминающего устройства 4, РПЗУ УФ - постоянное запоминающее устройство с ультрафиолетовым стиранием и электрической записью информации. Применение интегральных микросхем памяти. Справочник. М„ "Радио и связь", 1994). Запоминающее устройство может быть реализовано, например, на микросхеме 573РФ5 (см. там же). Код адреса той части запоминающего устройства 4, в которой записаны значения ординат необходимой формы воздействующего импульса, задается из блока адреса считываемого сигнала 5 (реализован, например, на переключателях П2К), управляемого вручную с панели управления. Этот код поступает на второй адресный вход запоминающего устройства 4. Таким образом, форма требуемого воздействующего импульса представляется на выходе запоминающего устройства 4 двоичными кодами, соответствующими значениями циклически считываемых ординат из соответствующих частей запоминающего устройства 4. Двоичные коды поступают на цифроаналоговый преобразователь 6, который реализован, например, на микросхеме КР572ПА1 (Цифровые и аналоговые интегральные микросхемы. Справочник. М., "Радио и связь", 1989), аналоговый сигнал с которого поступает на оконечный усилитель 7 с нагрузкой на рабочий индуктор 8. Блок контроля выходного сигнала 10 контролирует параметры магнитного поля и при необходимости с помощью регулятора частоты 2 и регулятора индукции 9, расположенных на панели управления, имеется возможность корректировки этого сигнала. Импульсы необходимой формы, которая задается переключателями блока адреса считываемого сигнала (фиг. 2), при помощи рабочего индуктора 8 подводятся к соответствующей зоне организма, обеспечивая желаемый терапевтический и/или стимулирующий эффект, что дает возможность медицинскому персоналу просто и оперативно проводить требуемые процедуры.
