Пристрій для магнітотерапії

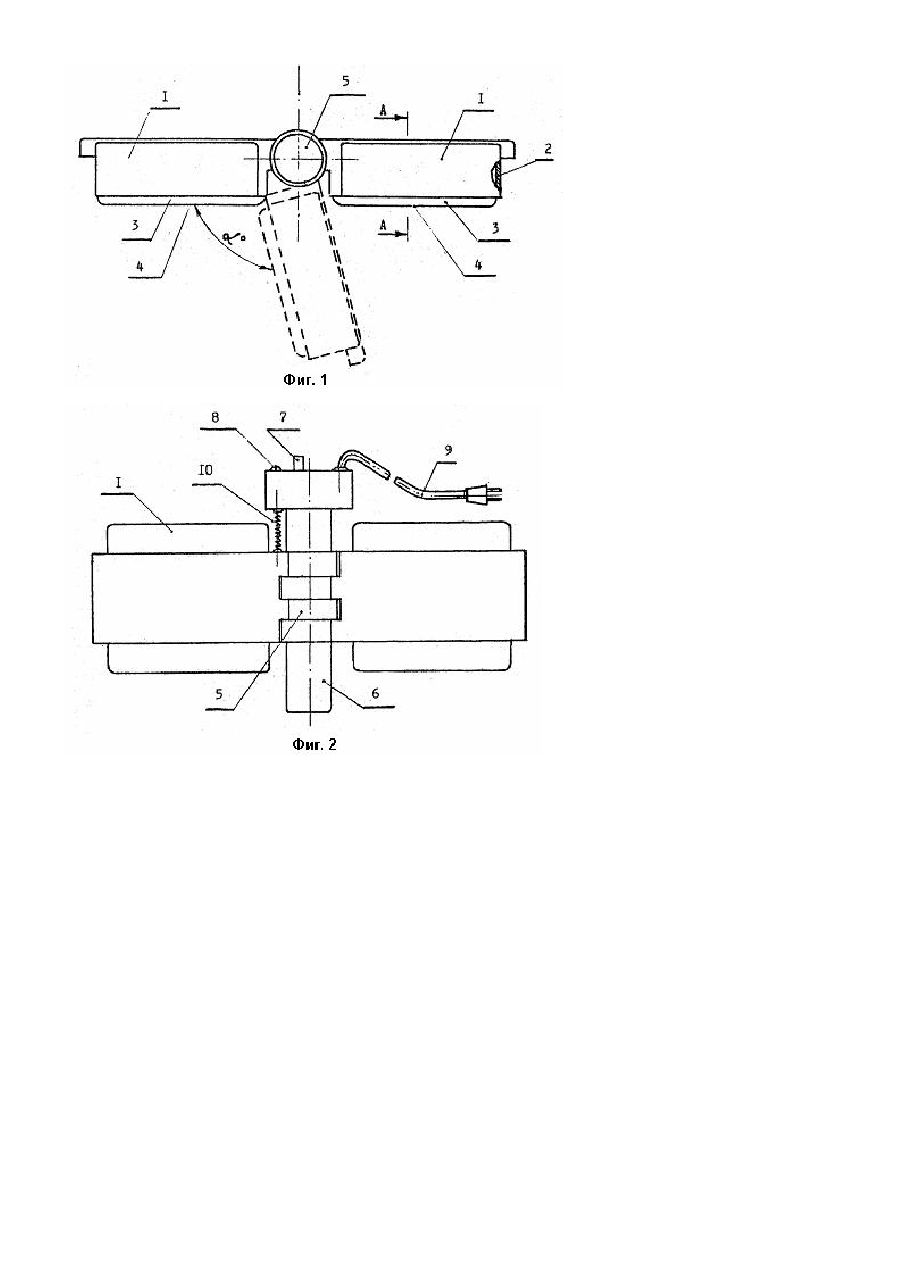

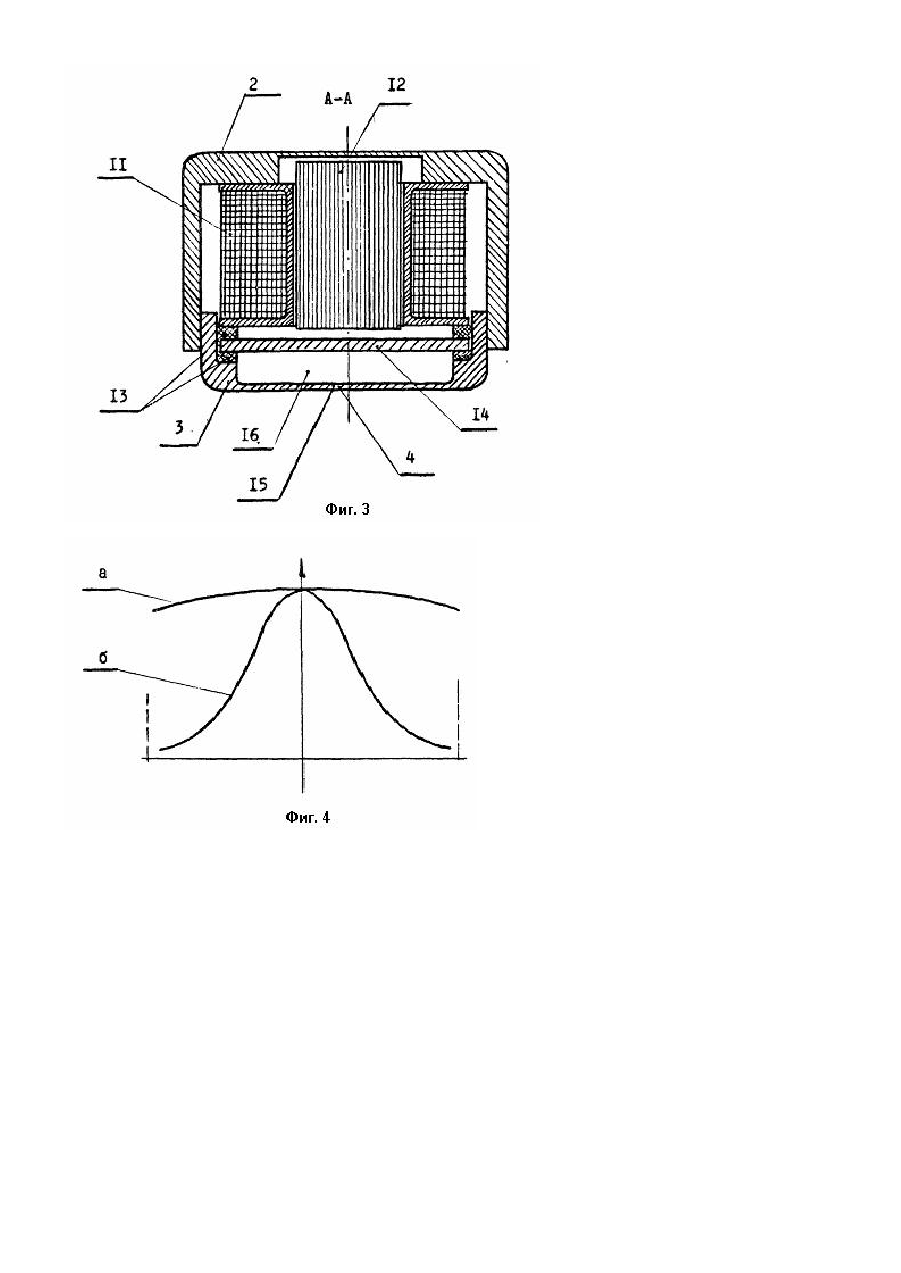

Изобретение относится к медицинской технике, а именно к устройствам для магнитотерапии низкочастотным переменным магнитным полем. Известны устройства для магнитотерапии, содержащие индуктор пульсирующего электромагнитного поля напряженностью 11-17 мТл, частотой 100-150 Гц при скважности импульсов 2 (1,2). Во время процедуры индуктор устанавливают подвижно относительно обрабатываемой зоны. Недостатком известного устройства для магнитотерапии является низкая эффективность профилактики гнойных осложнений ран, вследствие чего одновременно с воздействием магнитного поля необходимо введение лекарственных средств. Известно устройство для магнитотерапии, содержащее несколько индукторов магнитного поля, размещенных подвижно на гибком основании, что обеспечивает равномерное воздействие магнитного поля на патологический участок сложной конфигурации. Каждый индуктор содержит магнитопровод и обмотки, соединенные с источником пульсирующего низкочастотного тока (3). Недостатком указанного устройства является низкая эффективность профилактики гнойных осложнений ран. Задачей является создание такого устройства для магнитотерапии, которое за счет нового конструктивного исполнения позволяет существенно повысить эффективность профилактики гнойных осложнений ран. Поставленная задача решается тем, что в устройстве для магнитотерапии, содержащем индукторы, соединенные с источником пульсирующего низкочастотного электромагнитного поля звуковой частоты, согласно изобретению, на рабочем торце над магнитопроводом каждого индуктора установлена пластина из ферромагнитного материала с возможностью колебаний в поперечном направлении. Сочетание акустического и электромагнитного воздействия способствует повышению эффективности профилактики гнойных осложнений ран. Сущность изобретения поясняется чертежами: на фиг. 1 и 2 представлен общий вид устройства, на фиг. 3 приведена конструкция индукторов, на фиг. 4 показано распределение магнитной индукции на рабочем торце индукторов: а - в предлагаемом устройстве, б - в устройстве-прототипе. Устройство для магнитотерапии содержит два идентичных индуктора 1 пульсирующего низкочастотного электромагнитного поля, каждый из которых размещен в корпусе 2 из электроизоляционного материала (фиг. 1). Корпус 2 снабжен крышкой 3, наружная поверхность которой 4 служит рабочей поверхностью индуктора 1. Индукторы соединены между собой с помощью шарнира 5, обеспечивающего изменение взаимного положения рабочих поверхностей индукторов на угол от 100 до 300°. В полом шарнире размещен блок питания 6 с органами управления 7, обеспечивающими установку частоты 50 или 100 Гц, и органами индикации 8, а также проводами 9 и 10 для подключения устройства к сети переменного тока напряжением 220 В и частотой 50 Гц и подключения индукторов 1 (фиг. 2). Каждый индуктор 1 (фиг. 3) содержит катушку индуктивности с обмотками 11 и магнитопроводом 12, над которым на амортизаторах 13 установлена с возможностью возникновения колебаний в поперечном направлении тонкая пластина 14, выполненная из ферромагнитного материала, например, стали. Между пластиной 14 и тонкой стенкой 15 крышки 3, с одной стороны, и магнитопроводом 12, с другой, имеются небольшие воздушные зазоры 16 (около 1 мм), (фиг. 3). Амортизаторы 13 препятствуют возникновению механических вибраций в корпусе индуктора и выполнены из пористой резины. Параметры низкочастотного магнитного поля: частота 50/100 Гц, напряженность 11-17 мТл, скважность импульсов тока питания обмоток индукторов - 2. Для отпуска процедуры индукторы накладывают на обрабатываемую зону рабочей поверхности, подбирая с помощью шарнира 5 наиболее плотное прилегание к коже. Устройство работает следующим образом. При подаче напряжения от блока питания 6 на индукторы 1 в последних возбуждается пульсирующее электромагнитное поле частотой 50 или 100 Гц. Благодаря магнитной связи между магнитопроводом 12 и пластиной 14 в ней также возбуждаются звуковые колебания с частотой магнитного поля и отпуск процедуры осуществляется - электромагнитным и звуковым полями одной и той же частоты, что обеспечивает профилактический эффект на частоте 50 Гц и лечебный (при соответствующем изменении курса) - на частоте 100 Гц. Выбор рабочей частоты 50 или 100 Гц связан со степенью чистоты раны. Если врач добивается первичного заживления чистой, без признаков инфекции, послеоперационной раны, то частоту магнитного потока, и, соответственно, звуковых колебаний он выбирает 50 Гц. Это предупреждает развитие возбудителей гнойной инфекции. Если же в результате открытого перелома или размозжения мягких тканей имеются признаки бактериального загрязнения раны, то частота магнитного потока и звуковых колебаний должна быть 100 Гц. Именно такой режим обладает выраженным бактериостатическим и бактерицидным действием (2). Предлагаемое устройство обеспечивает равномерное воздействие магнитного потока на обрабатываемую поверхность, что позволяет использовать устройство как для профилактики воспалительного процесса, так и для лечения ран. Кроме того, устройство позволяет значительно увеличить глубину проникновения в ткани магнитного потока (до 80 мм). Устройство характеризуется щадящим воздействием на ткани, что позволяет использовать его в первые часы после хирургической обработки раны, при этом возможна обработка поверхности любой сложной конфигурации. Устройство имеет небольшие массогабаритные показатели. Площадь рабочей поверхности составляет 2х64 = 128см 2.
