Пристрій для розміщення зовнішньої реклами

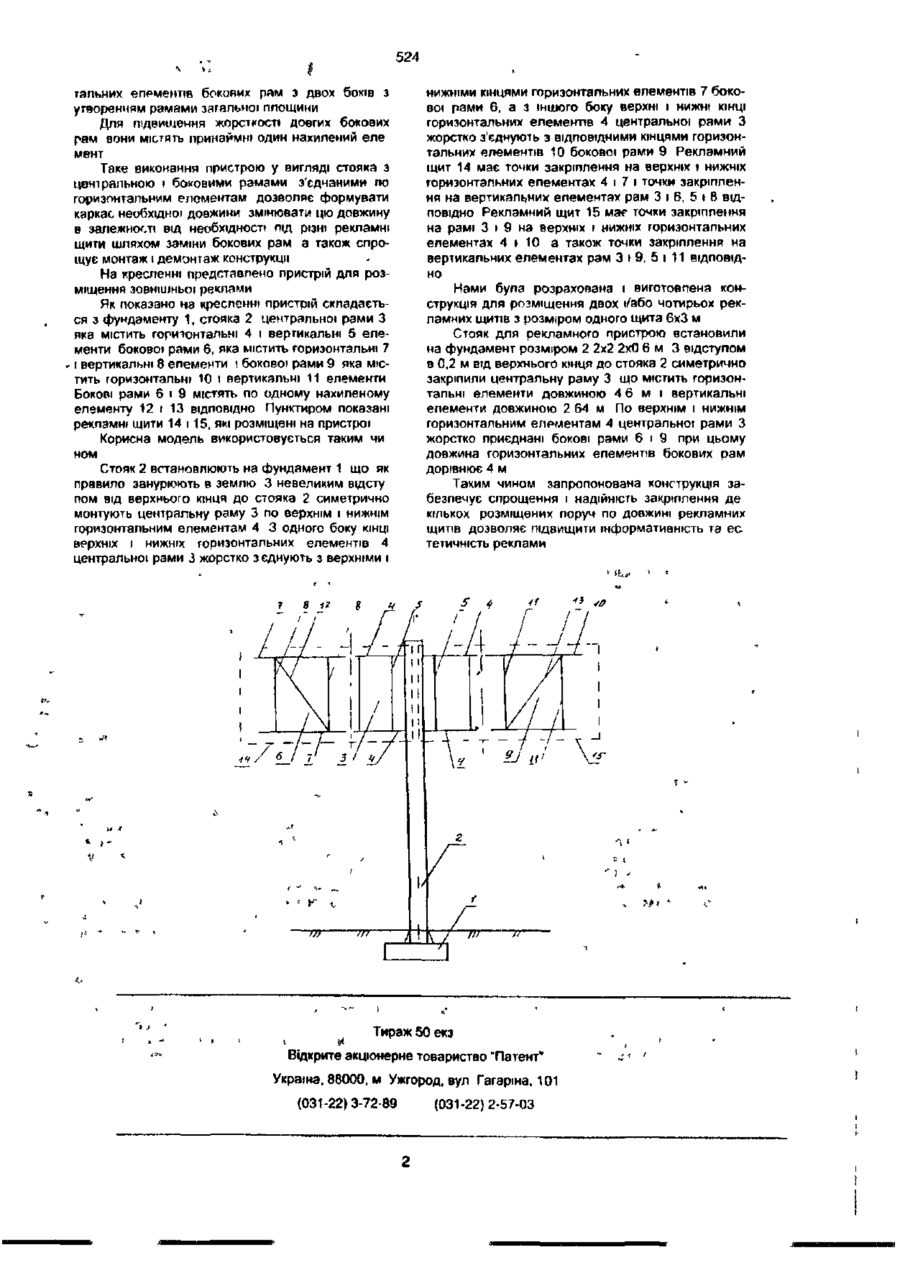

1 Пристрій для розміщення зовнішньої реклами що включає фундамент стояк і вузол кріплення рекламних щитів, який містить раму, що складається з верхніх і нижніх горизонтальних і вертикальних елементів встановлених з можливістю Корисна модель відноситься до рекламних засобів зокрема до пристроїв для розміщення зовнішньої реклами і може бути використана в рекламній і виставочній справі Зовнішня реклама є ефективним засобом для реклами споживчих товарів бо розрахована на сприймання широкими масами населення На фоні ринку реклами що поширюється і з врахуванням того що найбільш придатними місцями для розміщення зовнішньої реклами є загальні місця - центральні парки перехрестя доріг, велике значення має оформлення і сама конструкція пристрою для розміщення зовнішньої реклами, можливість поєднання рекламних пристроїв з існуючою архітектурою і природою а також можливість співіснування їх з іншими малими архітектурними формами Для розміщення великогабаритної реклами або при необхідності представити рекламу в комплексі копи декілька рекламних щитів слід розмістити поруч використовують деплькл рекламних пристроїв, розміщених на невеликій відстані один від одного Однак розташування рекламних щитів на різноманітних рекламних пристроях в одній площині достатньо складно t ненадійно Найбільш близьким є пристрій для розміщення зовнішньої реклами, що включає фундамент, стояки, на кожному з яких розміщено вузол кріплення рекламних щитів, що має раму і складається з верхніх і нижніх горизонтальних та вертикальних елементів з можливістю закріплення на них рекламних щитів ("Рекламные технологии-98н Первая московская выставка-семинар по продви закріплення на них рекламного щита, який відрізняється тим, що вузол кріплення рекламних щитів включає центральну і дві бокові рами при иьому центральна рама закріплена на стояці, а КІНЦІ Н горизонтальних елементів з єднані з ВІДПОВІДНИМИ КІНЦЯМИ горизонтальних-елементів бокових рам з двох сторін з утворенням рамами загальної площини 2 Пристрій за п 1 який відрізняється тим, що бокова рама містить принаймні один нахилений елемент жению современных рекламных технологий и оборудования // Рекламный проспект фирмы "Ларсен") Недоліком даного пристрою є наявність декількох стояків, що призводить до необхідності займати достатньо велику площу під фундамент, який може бути загальним для всіх стояків або ви.конаним окремо для кожного стояка, а також громіздкість і відсутність можливості набору каркасу необхідної довжини Задачею корисної моделі є створення такого пристрою для розміщення зовнішньої реклами в якому шляхом запропонованого виконання вузла кріплення рекламного щита забезпечується спрощення і надійність закріплення декількох розміщених поруч по довжині рекламних щитів за рахунок можливості створення каркасу необхідної довжини Запропонований пристрій дозволяє розмістити два рекламних щити з одного боку і два рекламних щити з іншого боку стояка Конструкція з одним стояком і простота здійснення заглибленого фундаменту дозволяють не закривати t не шкодити зеленим насадженням Поставлена задзча вирішується запропонованим пристроєм для розміщення зовнішньої реклами, що включає фундамент, стояк і вузол кріплення рекламних щитів, що містить раму, яка складається з верхніх і нижніх горизонтальних і вертикальних елементів, встановлених з можливістю закріплення на них рекламного щита, в якому вузол кріплення рекламних щитів включає центральну і дві бокові рами, при цьому центральна рама закріплена на стояці, а юнці її горизонтальних елементів з'єднані з відповідними кінцями горизок CM ю 524 гэльних елементів бокових рам з двох боків з утворенням рамами загальної площини Для підвищення жорсткості довгих бокових рам оони містять принаймні один нахилений еле мент Таке виконання пристрою у вигляді стояка з (центральною і боковими рамами з'єднаними по горизонтальним елементам дозволяє формувати каркас необхідної довжини змінювати цю довжину в залежності від необхідності під різні рекламні щити шляхом заміни бокових рам а також спрощує монтаж і демонтаж конструкції На кресленні представлено пристрій для розміщення зовнішньо! реклами Як показано на кресленні пристрій складається з фундаменту 1, стояка 2 центральної рами З яка містить горизонтальні 4 і вертикальні 5 елементи бокової рами 6, яка містить горизонтальні 7 і вертикальні 8 елементи і бокової рами 9 яка містить горизонтальні 10 і вертикальні 11 елементи Бокові рами 6 і 9 містять по одному нахиленому елементу 12 г 13 ВІДПОВІДНО Пунктиром показані рекламні щити 14 і 15, які розміщені на пристрої Корисна модель використовується таким чи ном Стояк 2 встановлюють на фундамент 1 що як правило занурюють в землю 3 невеликим відсту пом від верхнього кінця до стояка 2 симетрично монтують центральну раму 3 по верхнім і нижнім горизонтальним елементам 4 3 одного боку КІНЦІ верхніх і нижніх горизонтальних елементів 4 центральної рами 3 жорстко зєднують з верхніми і К ^77 нижніми кінцями горизонтальних елементів 7 бокової рами 6, а з іншого боку верхні і нижні КІНЦІ горизонтальних елементів 4 центральної рами З жорстко з'єднують з ВІДПОВІДНИМИ кінцями горизонтальних елементів 10 бокової рами 9 Рекламний щит 14 має точки закріплення на верхніх і нижніх горизонтальних елементах 4 і 7 і точки закріплення на вертикальних елементах рам 3 і 6, 5 і 8 ВІДПОВІДНО Рекламний щит 15 Maf точки закріплення на рамі 3 і 9 на верхніх і нижніх горизонтальних елементах 4 і 10 а також точки закріплення на вертикальних елементах рам 3 і 9, 5 і 11 ВІДПОВІДНО Нами була розрахована і виготовлена конструкція для розміщення двох і/або чотирьох рекламних щитів з розміром одного щита ЄхЗ м Стояк для рекламного пристрою встановили на фундамент розміром 2 2x2 2x0 6 м 3 відступом в 0,2 м від верхнього кінця до стояка 2 симетрично закріпили центральну раму 3 що містить горизонтальні елементи довжиною 4 6 м і вертикальні елементи довжиною 2 64 м По верхнім і нижнім горизонтальним елементам 4 центральної рами З жорстко приєднані бокові рами 6 і 9 при цьому довжина горизонтальних елементів бокових рам дорівнює 4 м Таким чином запропонована конструкція забезпечує спрощення і надійність закріплення де кількох розміщених поруч по довжині рекламних щитів дозволяє підвищити інформативність та ес. тетичність реклами г //7 Г/ flf 7Г Тираж 50 екз Відкрите акціонерне товариство "Патент" Україна, 88000, м Ужгород, вул Гагаріна. 101 (031-22) 3-72-89 (031-22) 2-57-03
