Система водопостачання

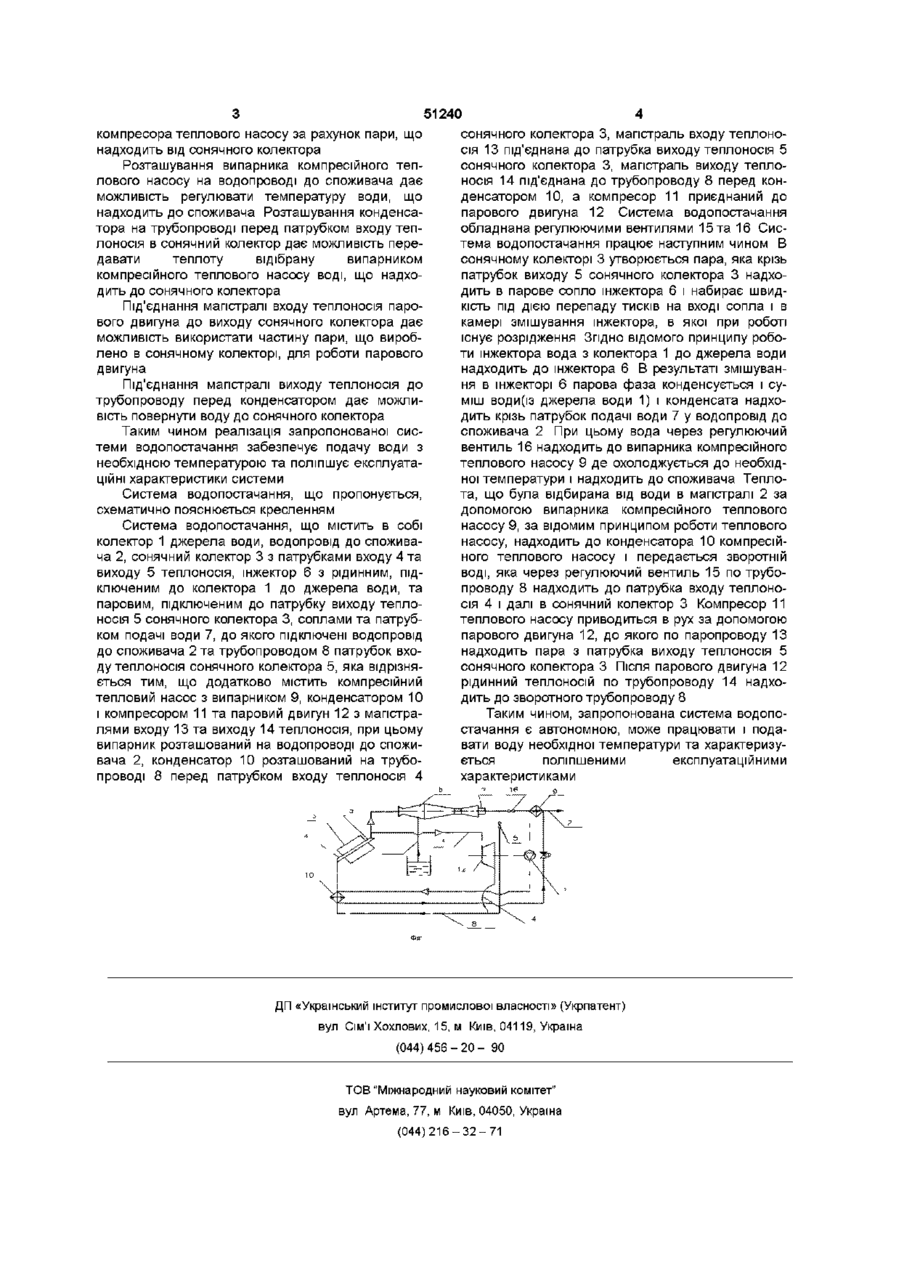

Система водопостачання, що містить колектор до джерела води, водопровід до споживача, сонячний колектор з патрубками входу та виходу теплоносія, інжектор з рідинним, підключеним до колектора до джерела води, та паровим, підключеним до патрубка виходу теплоносія сонячного колектора, соплами та патрубком подачі води, до якого підключені водопровід до споживача та трубопроводом патрубок входу теплоносія сонячного колектора, яка відрізняється тим, що додатково містить компресійний тепловий насос з випарником, конденсатором і компресором та паровий двигун з магістралями входу та виходу теплоносія, при цьому випарник розташований на водопроводі до споживача, конденсатор розташований на трубопроводі перед патрубком входу теплоносія сонячного колектора, магістраль входу теплоносія під'єднана до патрубка виходу теплоносія сонячного колектора, магістраль виходу теплоносія під'єднана до трубопроводу перед конденсатором, а компресор приєднаний до парового двигуна Винахід відноситься до систем водопостачання з використанням сонячної енергії Відома система водопостачання [А с 1002748 СССР, МКИ 3 F24J3/02, F04F5/14 Солнечный водоподъемник Кабаков В И и др - Опубл 07 03 83, Бюл №9], що містить колектор до джерела води, водопровід до споживача, сонячний колектор з патрубками входу та виходу теплоносія, інжектор з рідинним, підключеним до колектора до джерела води, та паровим, підключеним до патрубку входу теплоносія сонячного колектора, соплами та патрубком подачі води, до якого підключені водопровід до споживача та трубопроводом патрубок входу теплоносія сонячного колектора Відома система водопостачання по прототипу може забезпечити подачу води з використанням сонячної енергії Недоліком такої системи є те, що вода до споживача находить тільки гаряча, тому що при роботі інжектора в ньому змішується пара, що надходить від сонячного колектора, з водою, яка всмоктується інжектором від колектора до джерела води В основу винаходу поставлена задача створення системи водопостачання, у якої за рахунок введення додаткових елементів і зв'язків МІЖ НИМИ забезпечується подача води з необхідною температурою та поліпшуються експлуатаційні характеристики системи Поставлена задача вирішується тим, що сис тема водопостачання, яка містить колектор до джерела води, водопровід до споживача, сонячний колектор з патрубками виходу та виходу теплоносія, інжектор з рідинним, підключеним до колектора до джерела води, та паровим, підключеним до патрубку входу теплоносія сонячного колектора, соплами та патрубком подачі води, до якого підключені водопровід до споживача та трубопроводом патрубок входу теплоносія сонячного колектора, згідно з винаходом додатково містить компресійний тепловий насос з випарником, конденсатором і компресором та паровий двигун з магістралями входу та виходу теплоносія, при цьому випарник розташований на водопроводі до споживача, конденсатор розташований на трубопроводі перед патрубком входу теплоносія сонячного колектора, магістраль входу теплоносія під'єднана до патрубка виходу теплоносія сонячного колектора, магістраль виходу теплоносія під'єднана до трубопроводу перед конденсатором, а компресор приєднаний до парового двигуна При такому виконанні системи водопостачання досягнення позитивного ефекту забезпечується наступним Застосування компресійного теплового насосу дає можливість охолоджувати воду в водопроводі до необхідної температури та при цьому нагрівати воду, яка надходить до сонячного колектора Застосування парового двигуна з магістралями входу та виходу теплоносія забезпечує роботу ю 51240 компресора теплового насосу за рахунок пари, що надходить від сонячного колектора Розташування випарника компресійного теплового насосу на водопроводі до споживача дає можливість регулювати температуру води, що надходить до споживача Розташування конденсатора на трубопроводі перед патрубком входу теплоносія в сонячний колектор дає можливість передавати теплоту відібрану випарником компресійного теплового насосу воді, що надходить до сонячного колектора Під'єднання магістралі входу теплоносія парового двигуна до виходу сонячного колектора дає можливість використати частину пари, що вироблено в сонячному колекторі, для роботи парового двигуна Під'єднання магістралі виходу теплоносія до трубопроводу перед конденсатором дає можливість повернути воду до сонячного колектора Таким чином реалізація запропонованої системи водопостачання забезпечує подачу води з необхідною температурою та поліпшує експлуатаційні характеристики системи Система водопостачання, що пропонується, схематично пояснюється кресленням Система водопостачання, що містить в собі колектор 1 джерела води, водопровід до споживача 2, сонячний колектор 3 з патрубками входу 4 та виходу 5 теплоносія, інжектор 6 з рідинним, підключеним до колектора 1 до джерела води, та паровим, підключеним до патрубку виходу теплоносія 5 сонячного колектора 3, соплами та патрубком подачі води 7, до якого підключені водопровід до споживача 2 та трубопроводом 8 патрубок входу теплоносія сонячного колектора 5, яка відрізняється тим, що додатково містить компресійний тепловий насос з випарником 9, конденсатором 10 і компресором 11 та паровий двигун 12 з магістралями входу 13 та виходу 14 теплоносія, при цьому випарник розташований на водопроводі до споживача 2, конденсатор 10 розташований на трубопроводі 8 перед патрубком входу теплоносія 4 сонячного колектора 3, магістраль входу теплоносія 13 під'єднана до патрубка виходу теплоносія 5 сонячного колектора 3, магістраль виходу теплоносія 14 під'єднана до трубопроводу 8 перед конденсатором 10, а компресор 11 приєднаний до парового двигуна 12 Система водопостачання обладнана регулюючими вентилями 15 та 16 Система водопостачання працює наступним чином В сонячному колекторі 3 утворюється пара, яка крізь патрубок виходу 5 сонячного колектора 3 надходить в парове сопло інжектора 6 і набирає швидкість під дією перепаду тисків на вході сопла і в камері змішування інжектора, в якої при роботі існує розрідження Згідно ВІДОМОГО принципу роботи інжектора вода з колектора 1 до джерела води надходить до інжектора 6 В результаті змішування в інжекторі 6 парова фаза конденсується і суміш води(із джерела води 1) і конденсата надходить крізь патрубок подачі води 7 у водопровід до споживача 2 При цьому вода через регулюючий вентиль 16 надходить до випарника компресійного теплового насосу 9 де охолоджується до необхідної температури і надходить до споживача Теплота, що була відбирана від води в магістралі 2 за допомогою випарника компресійного теплового насосу 9, за відомим принципом роботи теплового насосу, надходить до конденсатора 10 компресійного теплового насосу і передається зворотній воді, яка через регулюючий вентиль 15 по трубопроводу 8 надходить до патрубка входу теплоносія 4 і далі в сонячний колектор 3 Компресор 11 теплового насосу приводиться в рух за допомогою парового двигуна 12, до якого по паропроводу 13 надходить пара з патрубка виходу теплоносія 5 сонячного колектора 3 Після парового двигуна 12 рідинний теплоносій по трубопроводу 14 надходить до зворотного трубопроводу 8 Таким чином, запропонована система водопостачання є автономною, може працювати і подавати воду необхідної температури та характеризується поліпшеними експлуатаційними характеристиками ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
