Стрічкопильний верстат для поздовжнього розпилювання деревини

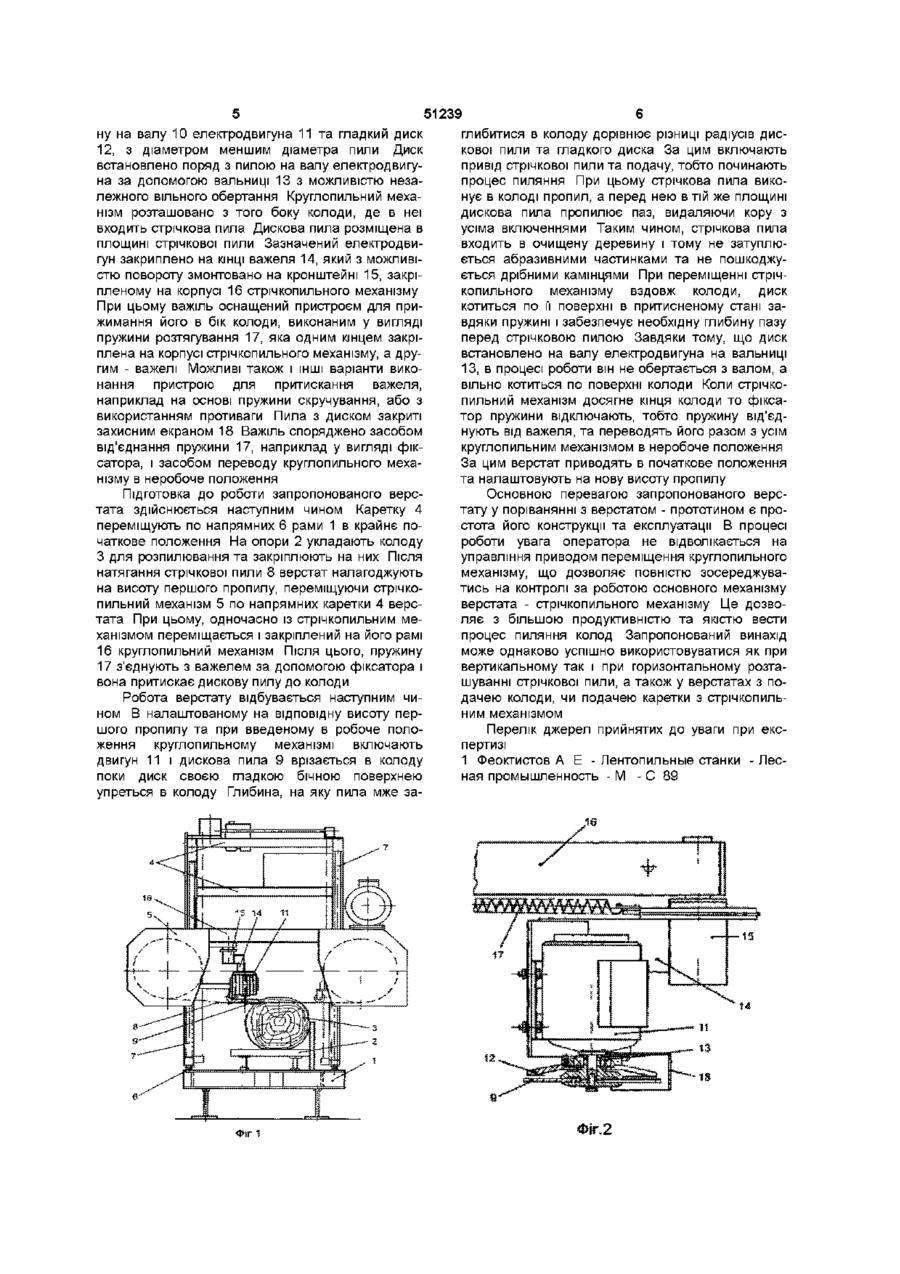

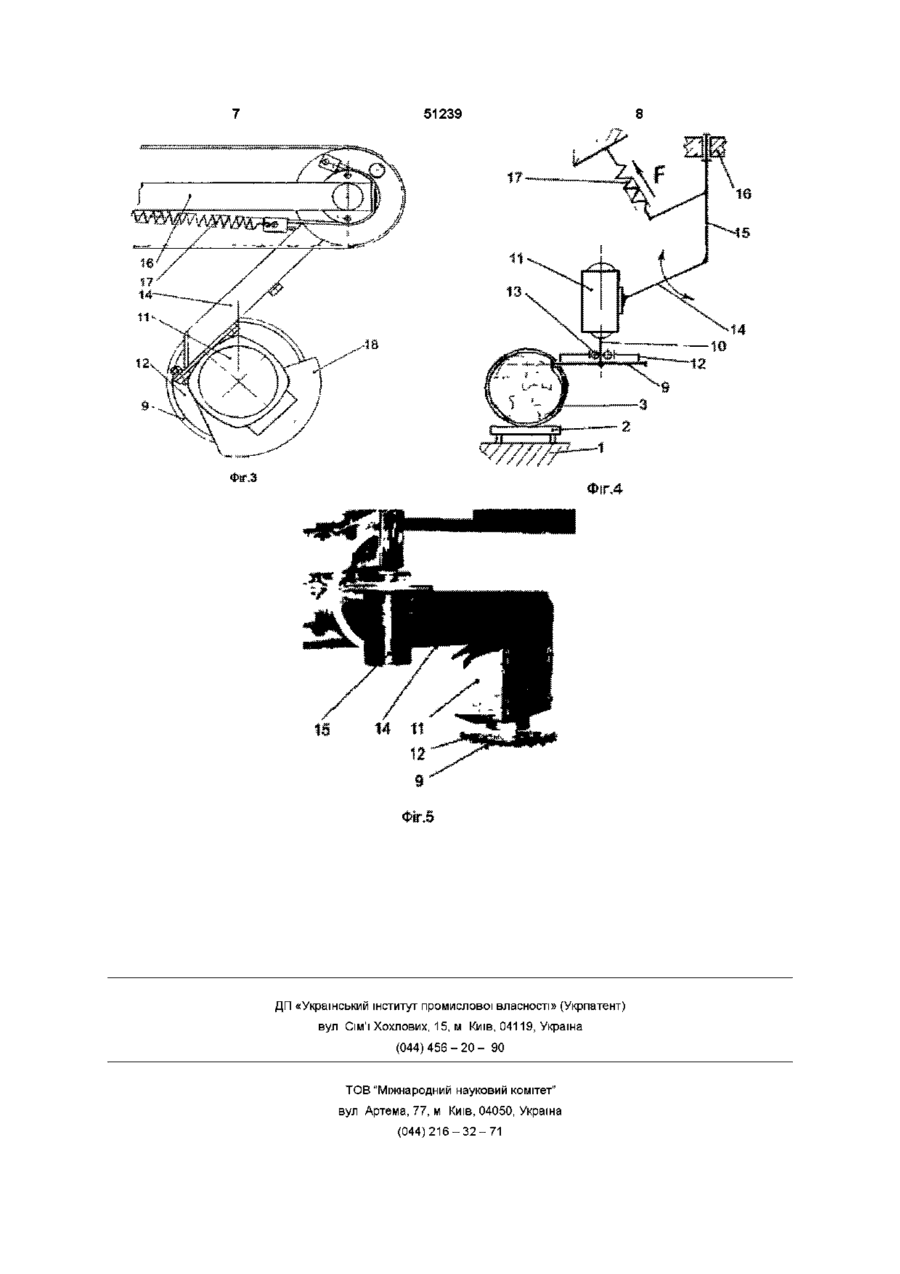

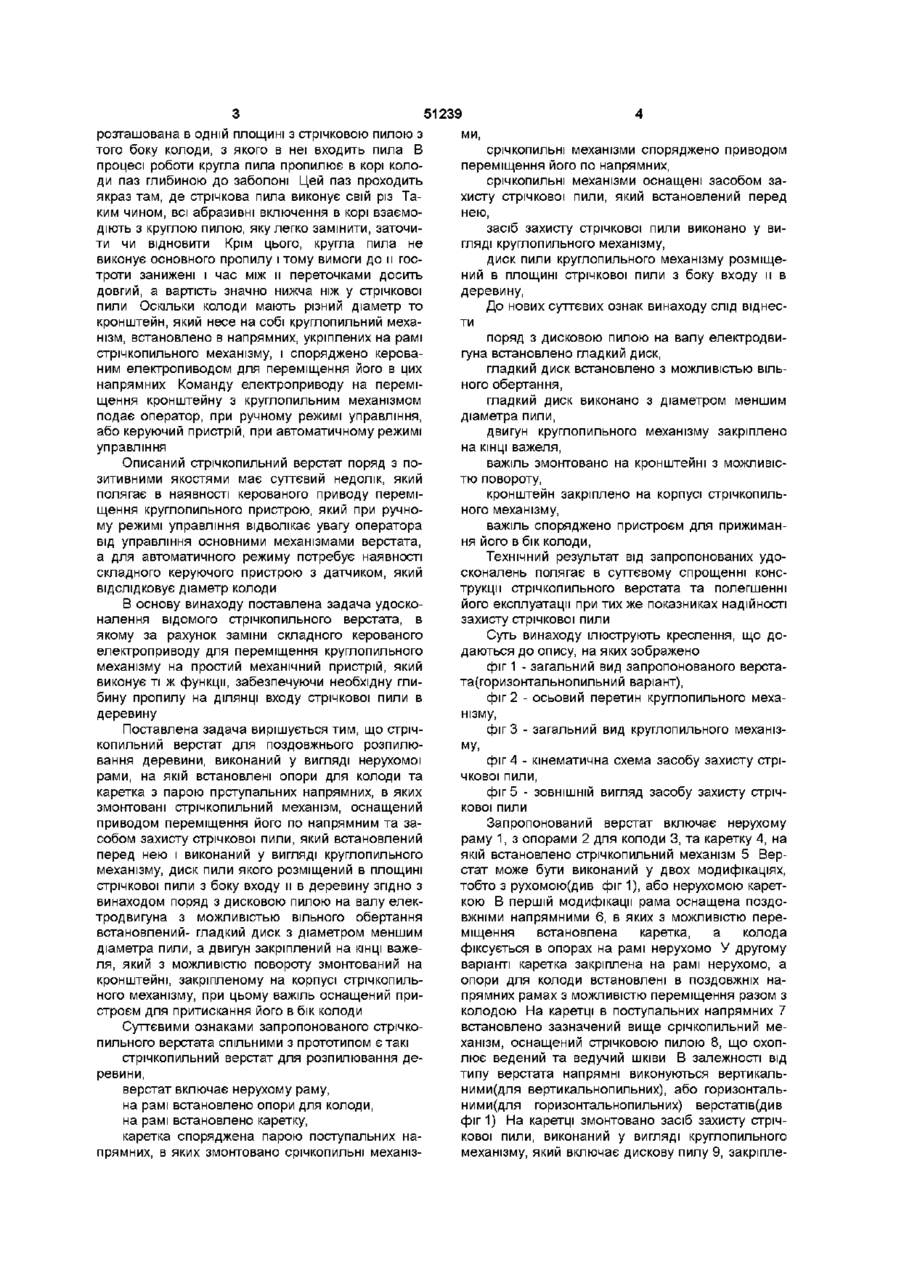

1 Стрічкопильний верстат для поздовжнього розпилювання деревини, що містить нерухому раму, на якій встановлені опори для колоди та каретка з парою поступальних напрямних, в яких змонтований стрічкопильний механізм, оснащений приводом переміщення його по напрямних та засобом захисту стрічкової пили, який встановлений перед нею і виконаний у вигляді круглопильного механізму, дискова пила якого розміщена в площині стрічкової пили з боку входу и в деревину, який відрізняється тим, що поряд з дисковою пилою на валу електродвигуна з можливістю вільного обертання встановлений диск, діаметр якого менший діаметра пили, а електродвигун закріплений на КІНЦІ важеля, який з можливістю повороту змонтований на кронштейні, закріпленому на корпусі стрічкопильного механізму, при цьому важіль містить пристрій для притискання його в бік колоди 2 Стрічкопильний верстат по п 1, який відрізняється тим, що пристрій притискання важеля виконаний у вигляді пружини розтягування, одним кінцем закріпленої на важелі, а другим на кронштейні 3 Стрічкопильний верстат по п 1, який відрізняється тим, що важіль оснащений засобом відведення пружини і переводу круглопильного механізму в неробоче положення Винахід відноситься до деревообробного обладнання, а більш конкретно він стосується стрічкопильних верстатів для розпилювання деревини і може бути використаний у ЛІСНІЙ та деревообробній промисловості Стрічкопильні верстати виділяються серед інших верстатів для поздовжннього розпилювання деревини високими швидкостями різання, малою шириною пропилу, високою якістю оброблених поверхонь, а також простотою конструкції та невисокою ціною Завдяки цим якостям такі верстати користуються широкою популярністю Ріжучим органом цих верстатів є стрічкова пила, натягнута між двома шківами, одін з яких є ведучим, а другий веденим В патентній та науково - технічній літературі описана велика КІЛЬКІСТЬ конструкцій стрічкопильних верстатів, наприклад верстати з горизонтальним або з вертикальним розташуванням пили, верстати з подачею колоди, або з подачею пильного механізму, верстати малої, середньої і вели швидке затуплення зубців пили, а камінці можуть пошкодити її настільки, що навіть повністю вивести з ладу Враховуючи високу вартість стічкових пил, з ними в процесі експлуатації поводяться обережно, недопускаючи затуплення, а тим більше пошкодженя Запобігти шкідливому впливу на пилу абразивних включень в корі, можна шляхом окорювання, або промивання колод, які надходять на розпилювання Однак це потребує значних трудовитрат, або застосування складного обладнання Більш простим та ефективним засобом захисту стрічкових пил від шкідливого впливу абразивних включень в корі(зменшення швидкості затуплення зубців стрічкової пили і виключення можливості и пошкодження) є спорядження стрічкопильних верстатів додатковим захистним круглопильним механізмом Найближчим серед відомих за технічною суттю до запропонованого винаходу є стрічкопильний верстат(1), оснащений захистним круглопильним механізмом Цей механізмом має круглу пилу, встановлену на валу електордвигуна, закріпленого на кронштейні, який змонтовано на рамі основного стрічкопильного механізму При цьому кругла пила кої потужності та ІНШІ ВІДОМО, ЩО стрічкові пили дуже чутливі до наявності в корі абразивних включень, насамперед піску та дрібних камінців, оскільки пісок викликає со Ю 51239 розташована в одній площині з стрічковою пилою з того боку колоди, з якого в неї входить пила В процесі роботи кругла пила пропилює в корі колоди паз глибиною до заболоні Цей паз проходить якраз там, де стрічкова пила виконує свій різ Таким чином, всі абразивні включення в корі взаємодіють з круглою пилою, яку легко замінити, заточити чи відновити Крім цього, кругла пила не виконує основного пропилу і тому вимоги до и гостроти занижені і час між и переточками досить довгий, а вартість значно нижча ніж у стрічкової пили Оскільки КОЛОДИ мають різний діаметр то кронштейн, який несе на собі круглопильний механізм, встановлено в напрямних, укріплених на рамі стрічкопильного механізму, і споряджено керованим електропиводом для переміщення його в цих напрямних Команду електроприводу на переміщення кронштейну з круглопильним механізмом подає оператор, при ручному режимі управління, або керуючий пристрій, при автоматичному режимі управління Описаний стрічкопильний верстат поряд з позитивними якостями має суттєвий недолік, який полягає в наявності керованого приводу переміщення круглопильного пристрою, який при ручному режимі управління відволікає увагу оператора від управління основними механізмами верстата, а для автоматичного режиму потребує наявності складного керуючого пристрою з датчиком, який відслідковує діаметр колоди В основу винаходу поставлена задача удосконалення відомого стрічкопильного верстата, в якому за рахунок заміни складного керованого електроприводу для переміщення круглопильного механізму на простий механічний пристрій, який виконує ті ж функції, забезпечуючи необхідну глибину пропилу на ДІЛЯНЦІ входу стрічкової пили в деревину Поставлена задача вирішується тим, що стрічкопильний верстат для поздовжнього розпилювання деревини, виконаний у вигляді нерухомої рами, на якій встановлені опори для колоди та каретка з парою прступальних напрямних, в яких змонтовані стрічкопильний механізм, оснащений приводом переміщення його по напрямним та засобом захисту стрічкової пили, який встановлений перед нею і виконаний у вигляді круглопильного механізму, диск пили якого розміщений в площині стрічкової пили з боку входу и в деревину згідно з винаходом поряд з дисковою пилою на валу електродвигуна з можливістью вільного обертання встановлений- гладкий диск з діаметром меншим діаметра пили, а двигун закріплений на КІНЦІ важеля, який з можливістю повороту змонтований на кронштейні, закріпленому на корпусі стрічкопильного механізму, при цьому важіль оснащений пристроєм для притискання його в бік колоди Суттєвими ознаками запропонованого стрічкопильного верстата спільними з прототипом є такі стрічкопильний верстат для розпилювання деревини, верстат включає нерухому раму, на рамі встановлено опори для колоди, на рамі встановлено каретку, каретка споряджена парою поступальних напрямних, в яких змонтовано срічкопильні механіз ми, срічкопильні механізми споряджено приводом переміщення його по напрямних, срічкопильні механізми оснащені засобом захисту стрічкової пили, який встановлений перед нею, засіб захисту стрічкової пили виконано у вигляді круглопильного механізму, диск пили круглопильного механізму розміщений в площині стрічкової пили з боку входу и в деревину, До нових суттєвих ознак винаходу слід віднести поряд з дисковою пилою на валу електродвигуна встановлено гладкий диск, гладкий диск встановлено з можливістью вільного обертання, гладкий диск виконано з діаметром меншим діаметра пили, двигун круглопильного механізму закріплено на КІНЦІ важеля, важіль змонтовано на кронштейні з можливістю повороту, кронштейн закріплено на корпусі стрічкопильного механізму, важіль споряджено пристроєм для прижимання його в бік колоди, Технічний результат від запропонованих удосконалень полягає в суттєвому спрощенні конструкції стрічкопильного верстата та полегшенні його експлуатації при тих же показниках надійності захисту стрічкової пили Суть винаходу ілюструють креслення, що додаються до опису, на яких зображено фіг 1 - загальний вид запропонованого верстата(горизонтальнопильний варіант), фіг 2 - осьовий перетин круглопильного механізму, фіг 3 - загальний вид круглопильного механізму, фіг 4 - кінематична схема засобу захисту стрічкової пили, фіг 5 - ЗОВНІШНІЙ вигляд засобу захисту стрічкової пили Запропонований верстат включає нерухому раму 1, з опорами 2 для колоди 3, та каретку 4, на якій встановлено стрічкопильний механізм 5 Верстат може бути виконаний у двох модифікаціях, тобто з рухомою(див фіг 1), або нерухомою кареткою В першій модифікації рама оснащена поздовжніми напрямними 6, в яких з можливістю переміщення встановлена каретка, а колода фіксується в опорах на рамі нерухомо У другому варіанті каретка закріплена на рамі нерухомо, а опори для колоди встановлені в поздовжніх напрямних рамах з можливістю переміщення разом з колодою На каретці в поступальних напрямних 7 встановлено зазначений вище срічкопильний механізм, оснащений стрічковою пилою 8, що охоплює ведений та ведучий шківи В залежності від типу верстата напрямні виконуються вертикальними(для вертикальнопильних), або горизонтальними(для горизонтальнопильних) верстатів(див фіг1) На каретці змонтовано засіб захисту стрічкової пили, виконаний у вигляді круглопильного механізму, який включає дискову пилу 9, закріпле 51239 ну на валу 10 електродвигуна 11 та гладкий диск 12, з діаметром меншим діаметра пили Диск встановлено поряд з пилою на валу електродвигуна за допомогою вальниці 13 з можливістю незалежного вільного обертання Круглопильний механізм розташованоз того боку колоди, де в неї входить стрічкова пила Дискова пила розміщена в площині стрічкової пили Зазначений електродвигун закриплено на КІНЦІ важеля 14, який з можливістю повороту змонтовано на кронштейні 15, закріпленому на корпусі 16 стрічкопильного механізму При цьому важіль оснащений пристроєм для прижимання його в бік колоди, виконаним у вигляді пружини розтягування 17, яка одним кінцем закріплена на корпусі стрічкопильного механізму, а другим - важелі Можливі також і ІНШІ варіанти виконання пристрою для притискання важеля, наприклад на основі пружини скручування, або з використанням противаги Пила з диском закриті захисним екраном 18 Важіль споряджено засобом від'єднання пружини 17, наприклад у вигляді фіксатора, і засобом переводу круглопильного механізму в неробоче положення глибитися в колоду дорівнює різниці радіусів дискової пили та гладкого диска За цим включають привід стрічкової пили та подачу, тобто починають процес пиляння При цьому стрічкова пила виконує в колоді пропил, а перед нею в тій же площині дискова пила пропилює паз, видаляючи кору з усіма включеннями Таким чином, стрічкова пила входить в очищену деревину і тому не затуплюється абразивними частинками та не пошкоджується дрібними камінцями При переміщенні стрічкопильного механізму вздовж колоди, диск котиться по її поверхні в притисненому стані завдяки пружині і забезпечує необхідну глибину пазу перед стрічковою пилою Завдяки тому, що диск встановлено на валу електродвигуна на вальниці 13, в процесі роботи він не обертається з валом, а вільно котиться по поверхні колоди Коли стрічкопильний механізм досягне кінця колоди то фіксатор пружини відключають, тобто пружину від'єднують від важеля, та переводять його разом з усім круглопильним механізмом в неробоче положення За цим верстат приводять в початкове положення та налаштовують на нову висоту пропилу Підготовка до роботи запропонованого верстата здійснюється наступним чином Каретку 4 переміщують по напрямних 6 рами 1 в крайнє початкове положення На опори 2 укладають колоду З для розпилювання та закріплюють на них Після натягання стрічкової пили 8 верстат налагоджують на висоту першого пропилу, переміщуючи стрічкопильний механізм 5 по напрямних каретки 4 верстата При цьому, одночасно із стрічкопильним механізмом переміщається і закріплений на його рамі 16 круглопильний механізм Після цього, пружину 17 з'єднують з важелем за допомогою фіксатора і вона притискає дискову пилу до колоди Робота верстату відбувається наступним чином В налаштованому на відповідну висоту першого пропилу та при введеному в робоче положення круглопильному механізмі включають двигун 11 і дискова пила 9 врізається в колоду поки диск своєю гладкою бічною поверхнею упреться в колоду Глибина, на яку пила мже за Основною перевагою запропонованого верстату у поріванянні з верстатом - прототином є простота його конструкції та експлуатації В процесі роботи увага оператора не відволікається на управління приводом переміщення круглопильного механізму, що дозволяє повністю зосереджуватись на контролі за роботою основного механізму верстата - стрічкопильного механізму Це дозволяє з більшою продуктивністю та якістю вести процес пиляння колод Запропонований винахід може однаково успішно використовуватися як при вертикальному так і при горизонтальному розташуванні стрічкової пили, а також у верстатах з подачею колоди, чи подачею каретки з стрічкопильним механізмом Перелік джерел прийнятих до уваги при експертизі 1 Феоктистов А Е - Лентопильные станки - Лесная промышленность - М - С 89 иг.; 51239 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
