Прилад для перетворення еліпса в криві 4-го порядку

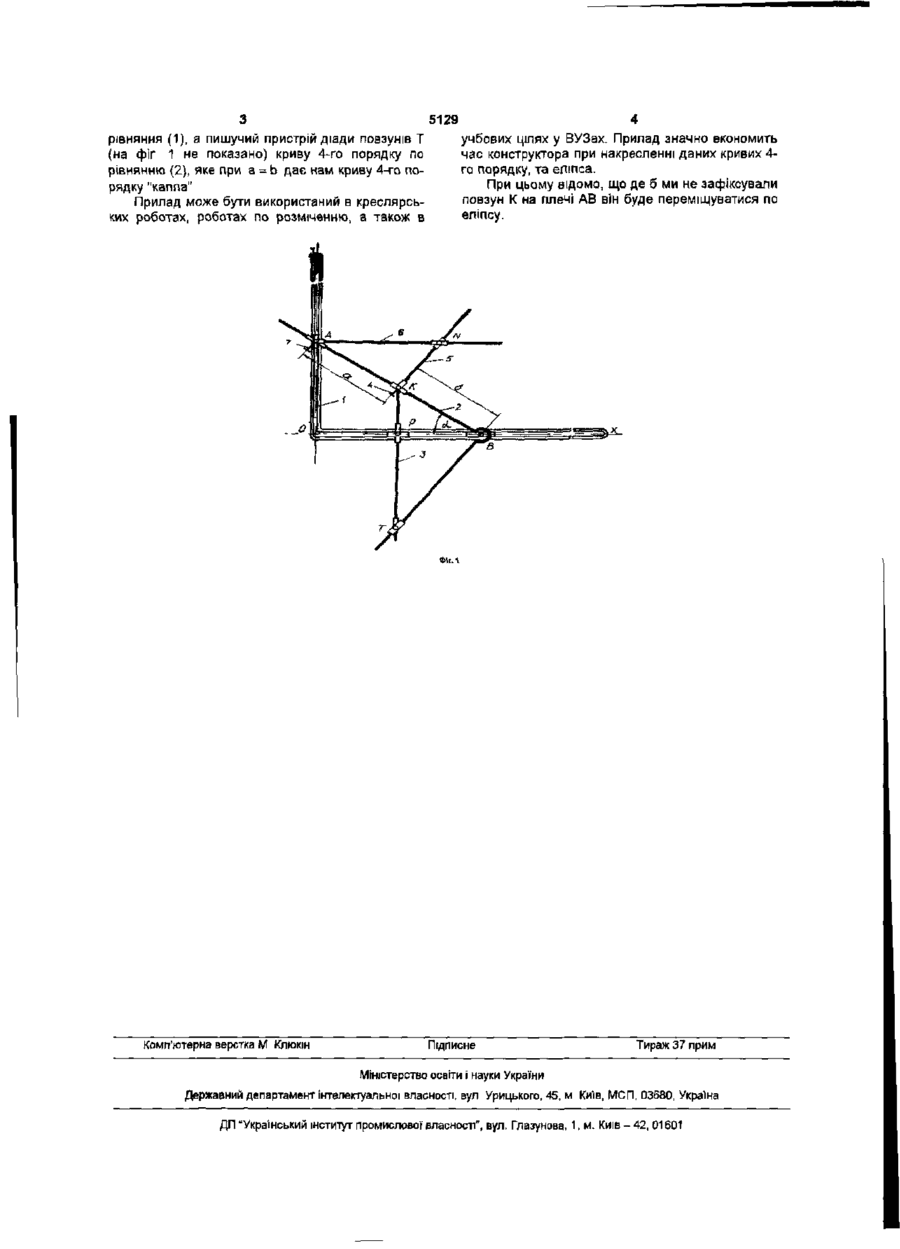

Прилад для перетворення еліпса в криві 4-го порядку, який містить нерухому прямокутну напрямну з прорізями, рухому горизонтальну лінійку, який відрізняється тим, що для перетворення еліпса в криві 4-го порядку має прямокутний важіль, одне плече якого несе завдяки Тподібному повзуну шатун, а друге плече зв'язане з траверзою Корисна модель відноситься до креслярських приладів, які перетворюють еліпс в криву 4-го порядку, і може бути використаний в учбовому процесі вузів та КБ заводів ВІДОМІ кулісно-важільні механізми Артоболевського для відтворення кривих 4-го порядку (див И И Артоболевский "Механизмы в современной технике", Изд-во "Наука" мех-мы №№1207-1266, М , 1971), які мають прямокутні лінійчаті важілі, напрямні ЛІНІЙКИ, траверзи та куліси, як! зв'язані між собою шарнірами та повзунами Також існують кулісно-важільні механізми Артоболевського для перетворення еліпса в антиверзієру (див И И Артоболевский "Механизмы в современной технике", Изд-во "Наука", механизм №1212, М , 1971), який має нерухому прямокутну направляючу кулісу, шатун, рухому траверзу, зв'язані між собою шарнірами і повзунами Недоліком відомого приладу є його вузька направленість Задачею корисної моделі є розширення діапазону перетворення еліпса в криву 4-го порядку Щоб розв'язати поставлену задачу, прилад для перетворення еліпса в криві 4-го порядку має нерухому прямокутну направляючу, в прорізях якої ковзають повзуни одного з плечей прямокутного важіля, а друге його плече зв'язане шарнірне діадою повзунів з траверзою, яка проходить через хрестоподібний повзун і зв'язана шарнірне Т подібним повзуном, з стопорним гвинтом і несе шатун, який з'єднаний шарніром з рухомою горизонтальною лінійкою встановленій на шарнірній зв'язці повзунів з стопорним гвинтом На фіг 1 зображена кінематична схема приладу Прилад містить нерухому прямокутну направляючу 1, в прорізях якої ковзають повзуни А і В одного з плечей прямокутного важіля 2, а друге його плече зв'язане шарнірною діадою повзунів Т з траверзою 3, яка проходить через хрестоподібний повзун Р і зв'язана шарнірно з Т-подібним повзуном К (який має стопорний гвинт 4) і несе шатун 5 зв'язаний шарнірно повзунами N з рухомою горизонтальною ЛІНІЙКОЮ 6, встановленій на шарнірній зв'язці повзунів А з стопорним гвинтом 7 Прилад дозволяє відтворити криві 4-го порядку по таким рівнянням (а + Ь ) 2 ( х 2 - а 2 ) = х 2 у 2 ,(1) Ь 2 х 4 = а 2 у 2 ( а 2 - х 2 } ,(2) Прилад працює таким чином Встановлюємо прямокутну направляючу 1 вершиною на початку координат О і прорізями вздовж осей ОХ і OY Далі фіксуємо параметри "а" і "Ь" завдяки стопорним гвинтам 4 і 7 При пересуванні шарнірної зв'язки А по осі OY, а вершини В з повзуном прямокутного важіля 2 по осі ОХ, пишучий пристрій шарнірної діади N (на фіг 1 не показано) відтворює криву 4-го порядку згідно CM ю 5129 рівняння (1), а пишучий пристрій діади повзунів Т (на фіг 1 не показано) криву 4-го порядку по рівнянню (2), яке при а = b дає нам криву 4-го порядку "каппа" Прилад може бути використаний в креслярських роботах, роботах по розміченню, а також в Комп'ютерна верстка М Клюкін учбових цілях у ВУЗах. Прилад значно економить час конструктора при накресленні даних кривих 4го порядку, та еліпса. При цьому відомо, що де б ми не зафіксували повзун К на плечі АВ він буде переміщуватися по еліпсу. Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, D3580, Украіна ДП "Український інститут промислової власності17, вул. Глазунова, 1, м. Київ-42, 01601
