Спосіб синтезу тіоалюмінатів та селеноалюмінатів цинку та кадмію

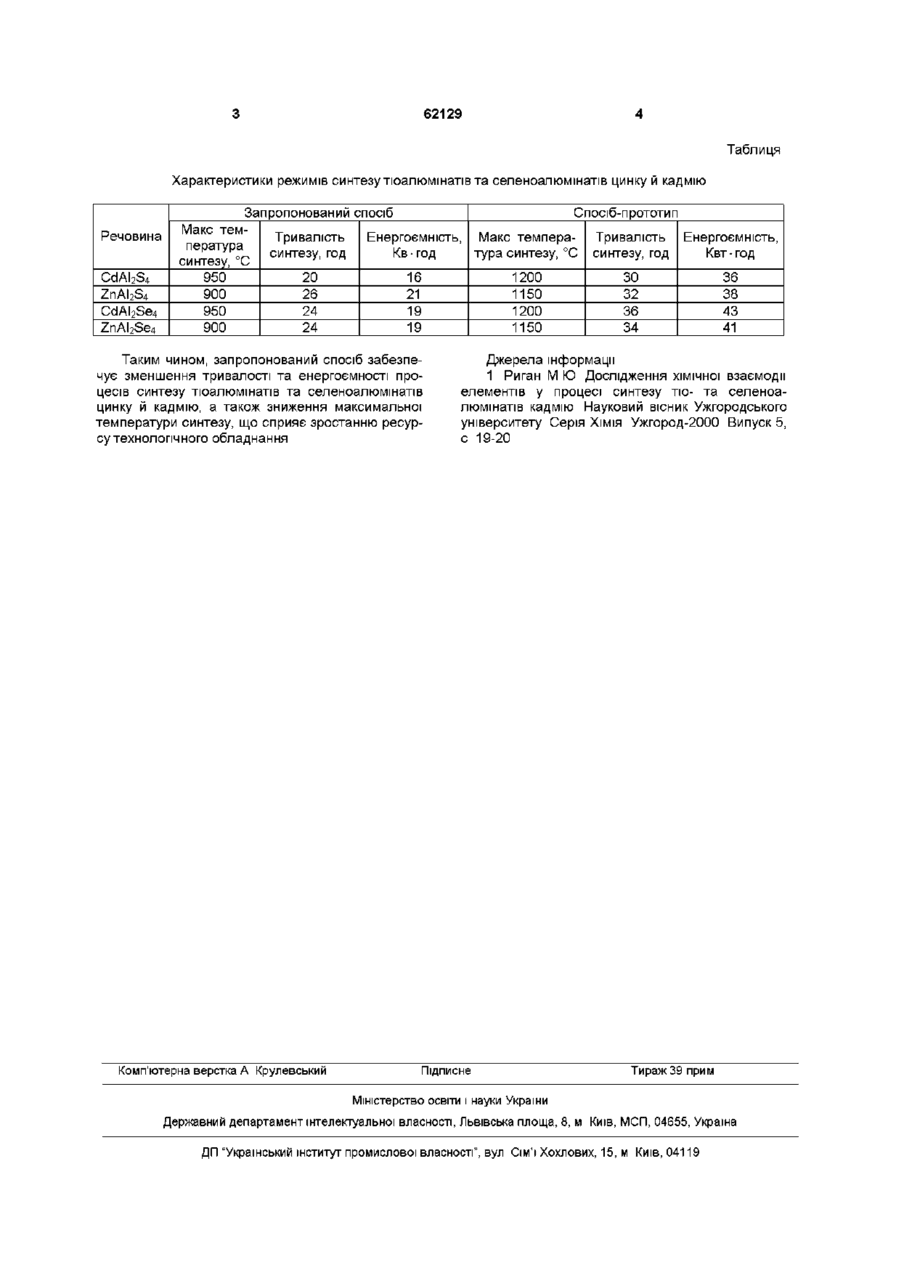

Спосіб синтезу тюалюмінатів та селеноалюмінатів цинку й кадмію, який включає сплавлення елементарних компонентів, взятих у стехіометричних кількостях у вакуумованих ампулах з плавленого кварцу, який відрізняється тим, що спочатку сплавляють алюміній з цинком або кадмієм, одержаний сплав розміщують у кварцову ампулу разом з наважкою сірки або селену і нагрівають суміш до одержання розплаву алюмінату Винахід відноситься до матеріалознавства й може бути використаний у технології одержання полікристалічної шихти монокристалів та плівок тюалюмінатів і селеноалюмінатів цинку й кадмію, придатних для використання у пристроях нелінійної оптики Відомий спосіб синтезу потрійних халькогенідів, у тому числі цинку й кадмію, який включає розміщення стехіометричних кількостей елементарних компонентів у порожнині ампули з плавленого кварцу, вакуумування та заварювання ампули, нагрів ампули з и вмістом до температури синтезу, витримку при цій температурі та охолодження продукту синтезу [1] При температурі синтезу відбуваються реакції взаємодії між компонентами Для одержання однорідного розплаву необхідна тривала витримка при температурах, що значно перевищують температури плавлення синтезованих речовин ком або кадмієм Одержаний сплав розміщують у кварцовій ампулі разом з наважкою сірки або селену і нагрівають суміш до одержання розплаву алюмінату При одностадійному синтезі за способом-прототипом металічний алюміній покритий тонкою щільною плівкою оксиду, що значно ускладнює контакт інших компонентів з алюмінієм, а для забезпечення повної взаємодії необхідна тривала витримка при високих, понад 1000°С температурах При синтезі запропонованим способом спочатку одержують сплав алюмінію з цинком або кадмієм На другій стадії синтезу при нагріванні цього сплаву відбувається дифузія та самоперенесення цинку або кадмію в парову фазу, а в сплаві утворюються мікропорожнини, які сприяють прискоренню взаємодії сірки або селену з металевими компонентами В результаті понижується температура синтезу, а також зменшується тривалість та енергоємність процесу Недоліком описаного способу є значна тривалість та енергоємність процесу Завданням винаходу є зменшення тривалості та енергоємності процесу Поставлене завдання виконується таким чином, що у відомому способі синтезу тюалюмінатів цинку та кадмію, який включає сплавлення елементарних компонентів, взятих у стехіометричних кількостях в ампулах із плавленого кварцу, згідно з винаходом, спочатку сплавляють алюміній з цин Приводимо приклади здійснення запропонованого способу При проведенні синтезів як за запропонованим способом, так і за способомпрототипом, сумарна маса компонентів становила 50 грамів, ампули виготовлені з плавленого кварцу з діаметром порожнини 20мм, синтез проводили в печі опору, чистота вихідних компонентів відповідала марці В4 Деякі характеристики режимів синтезу наведені в таблиці о> (О 62129 Таблиця Характеристики режимів синтезу тіоалюмінатів та селеноалюмінатів цинку й кадмію Речовина CdAI2S4 ZnAI2S4 CdAI2Se4 ZnAI2Se4 Запропонований спосіб Спосіб-прототип Макс темТривалість Енергоємність, Макс темпера- Тривалість Енергоємність, пература синтезу, год Кв • год тура синтезу, °С синтезу, год Квт • год синтезу, °С 950 20 16 1200 ЗО 36 900 26 21 1150 32 38 950 24 19 1200 36 43 900 24 19 1150 34 41 Таким чином, запропонований спосіб забезпечує зменшення тривалості та енергоємності процесів синтезу тіоалюмінатів та селеноалюмінатів цинку й кадмію, а також зниження максимальної температури синтезу, що сприяє зростанню ресурсу технологічного обладнання Комп'ютерна верстка А Крулевський Джерела інформації 1 Риган М Ю Дослідження хімічної взаємодії елементів у процесі синтезу тю- та селеноалюмінатів кадмію Науковий вісник Ужгородського університету Серія ХІМІЯ Ужгород-2000 Випуск 5, с 19-20 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
