Стенд взаємного навантаження електричних машин постійного струму послідовного збудження
Формула / Реферат
Стенд взаємного навантаження електричних машин постійного струму послідовного збудження, який містить електричні двигун та генератор, вали яких з'єднані між собою та валом додаткового приводного двигуна, який відрізняється тим, що обмотки якоря та збудження генератора з'єднані послідовно та підключені до входу трансформатора постійної напруги з коефіцієнтом трансформації, більшим одиниці, до виходу якого підключені обмотки якоря та збудження двигуна, які з'єднані послідовно.
Текст

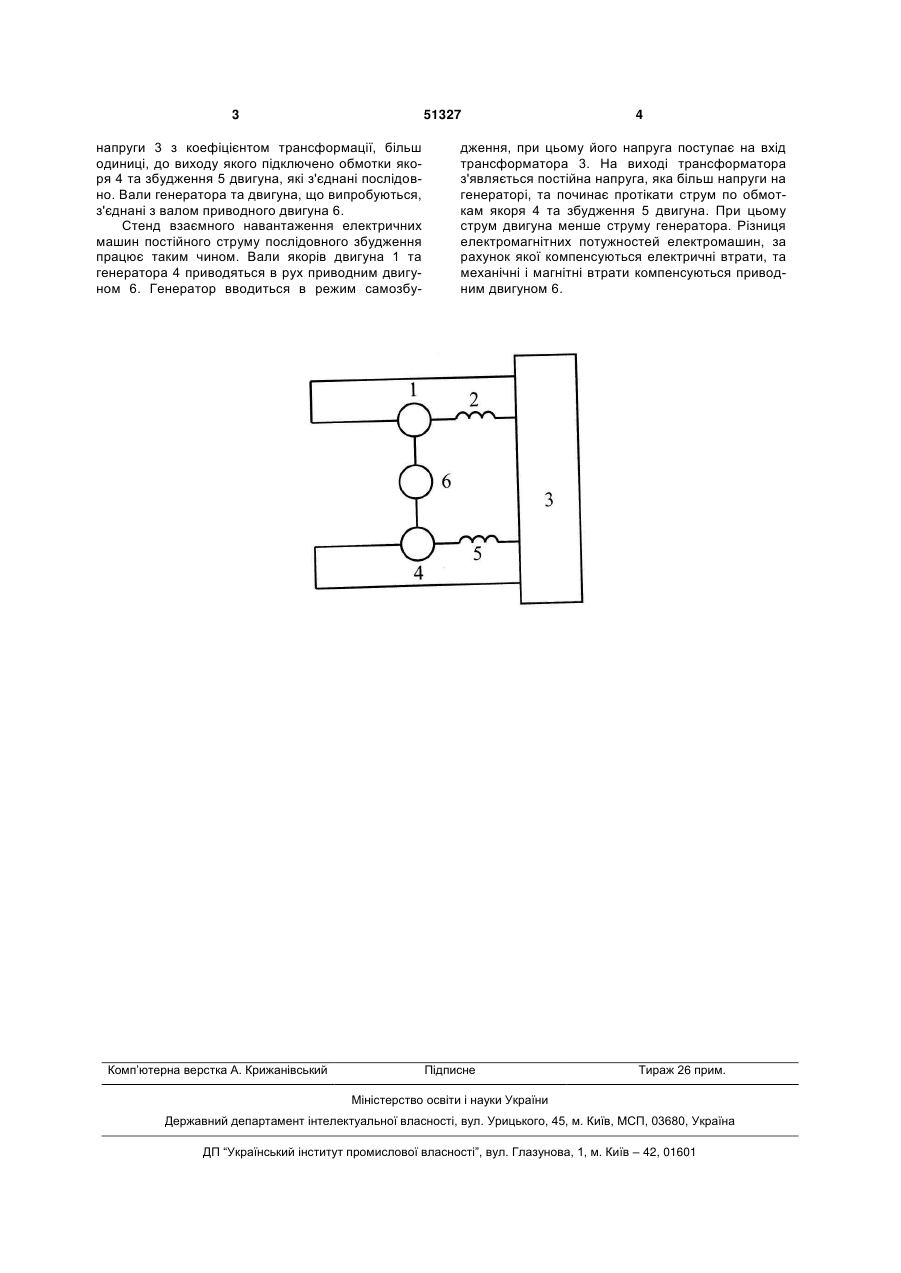

Стенд взаємного навантаження електричних машин постійного струму послідовного збудження, 3 51327 напруги 3 з коефіцієнтом трансформації, більш одиниці, до виходу якого підключено обмотки якоря 4 та збудження 5 двигуна, які з'єднані послідовно. Вали генератора та двигуна, що випробуються, з'єднані з валом приводного двигуна 6. Стенд взаємного навантаження електричних машин постійного струму послідовного збудження працює таким чином. Вали якорів двигуна 1 та генератора 4 приводяться в рух приводним двигуном 6. Генератор вводиться в режим самозбу Комп’ютерна верстка А. Крижанівський 4 дження, при цьому його напруга поступає на вхід трансформатора 3. На виході трансформатора з'являється постійна напруга, яка більш напруги на генераторі, та починає протікати струм по обмоткам якоря 4 та збудження 5 двигуна. При цьому струм двигуна менше струму генератора. Різниця електромагнітних потужностей електромашин, за рахунок якої компенсуються електричні втрати, та механічні і магнітні втрати компенсуються приводним двигуном 6. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLoading-back stand of dc electric machines
Автори англійськоюAfanasov Andrii Mykhailovych
Назва патенту російськоюСтенд взаимного возбуждения электрических машин постоянного тока
Автори російськоюАфанасов Андрей Михайлович
МПК / Мітки
МПК: H02K 51/00
Мітки: навантаження, електричних, струму, машин, постійного, збудження, стенд, послідовного, взаємного
Код посилання
<a href="https://ua.patents.su/2-51327-stend-vzaehmnogo-navantazhennya-elektrichnikh-mashin-postijjnogo-strumu-poslidovnogo-zbudzhennya.html" target="_blank" rel="follow" title="База патентів України">Стенд взаємного навантаження електричних машин постійного струму послідовного збудження</a>
Стенд для випробування електричних машин постійного струму послідовного збудження
Номер патенту: 50929
Опубліковано: 25.06.2010
Автор: Афанасов Андрій Михайлович
МПК: H02K 51/00
Мітки: електричних, збудження, струму, постійного, машин, послідовного, стенд, випробування
Формула / Реферат:
Стенд для випробування електричних машин постійного струму послідовного збудження, який містить джерело постійної напруги, електричні двигун та генератор, вали яких з'єднані між собою, який відрізняється тим, що обмотки якоря і збудження генератора та джерело постійної напруги з'єднані послідовно та підключені до входу конвертора напруги з коефіцієнтом перетворення менше одиниці, до виходу якого підключені обмотки якоря та збудження двигуна,...
Стенд взаємного навантаження тягових електричних двигунів постійного струму
Номер патенту: 50880
Опубліковано: 25.06.2010
Автор: Афанасов Андрій Михайлович
МПК: G01M 15/00
Мітки: електричних, струму, навантаження, тягових, взаємного, двигунів, постійного, стенд
Формула / Реферат:
Стенд взаємного навантаження тягових електричних двигунів постійного струму, який містить електричний двигун та генератор, що випробуються, вали яких з'єднані між собою та валом додаткового привідного двигуна, а обмотки якорів та збудження з'єднані послідовно в замкнутому електричному колі, який відрізняється тим, що паралельно обмотці збудження двигуна підключено регулятор послаблення збудження.
Стенд для випробування тягових електричних двигунів постійного струму
Номер патенту: 51326
Опубліковано: 12.07.2010
Автор: Афанасов Андрій Михайлович
МПК: H02K 51/00
Мітки: постійного, стенд, тягових, випробування, двигунів, струму, електричних
Формула / Реферат:
Стенд для випробування тягових електричних двигунів постійного струму, що містить електричні двигун та генератор, вали яких з'єднані між собою, а їх якірні обмотки та обмотки збудження з'єднані послідовно і підключені до джерела постійної напруги, який відрізняється тим, що паралельно обмотці збудження генератора підключено регулятор послаблення збудження.
Спосіб взаємного навантаження машин постійного струму без механічного з’єднання валів
Номер патенту: 41089
Опубліковано: 12.05.2009
Автори: Ломонос Андрій Іванович, Родькін Дмитро Йосипович, Воробейчик Олег Станіславович, Мастєровий Віктор Яковлевич, Бялобрежський Олексій Володимирович
МПК: G01R 31/34
Мітки: постійного, навантаження, машин, з'єднання, взаємного, механічного, струму, валів, спосіб
Формула / Реферат:
Спосіб взаємного навантаження машин постійного струму без механічного з'єднання валів, при якому встановлюють амплітуду напруги якірного кола електричних машин на рівні заданої, задають постійну і змінну складові напруги якірного кола випробуваного двигуна і постійну та змінну складові напруги кола збудження, змінюють струм збудження випробуваного і допоміжного двигунів, регулюють струм якоря випробуваного двигуна з ефективним значенням,...
Спосіб визначення меж зони безіскрової роботи колекторних електричних машин постійного струму
Номер патенту: 33503
Опубліковано: 15.02.2001
Автори: Бешта Олександр Степанович, Іванов Олексій Борисович, Колб Андрій Антонович
МПК: H02K 13/14
Мітки: електричних, визначення, машин, безіскрової, меж, струму, колекторних, зони, роботи, спосіб, постійного
Текст:
...меж зони безіскрової роботи, відповідно до винаходу, попередньо задають перехідний режим, що відповідає необхідному значенню струму якоря, а потім при цьому значенні струму якоря роблять багаторазово розгін і гальмування випробовуваної машини в режимі трьохперіодної діаграми швидкості й одночасно, змінюючи величину струму підживлення-відживлення, реєструють при кожному значенні струму якоря всі параметри, необхідні для побудови меж зони...
